空调用翅片管式换热组件结构设计

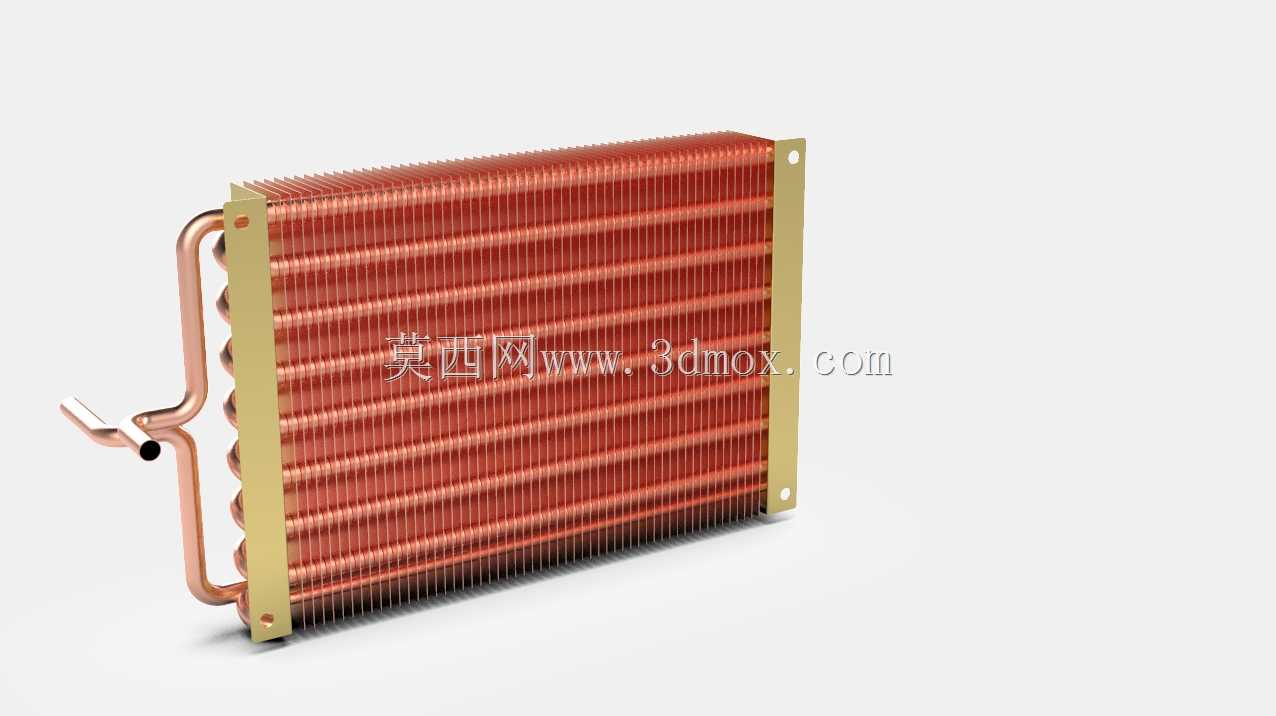

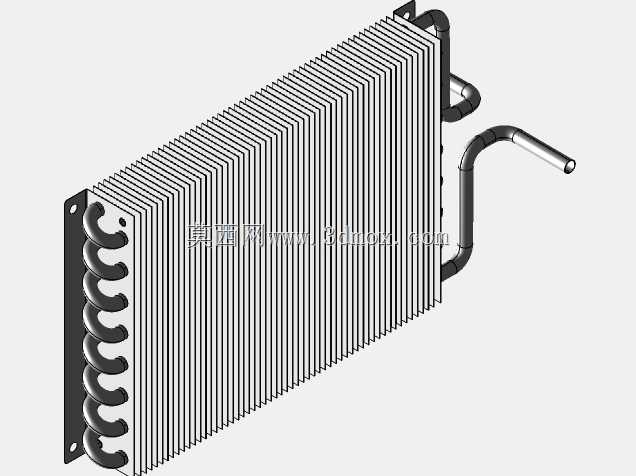

　　这类翅片管式换热结构是分体式空调、柜式空调室内外机热交换回路的核心部件，日常家用、商用小型中央空调的制冷、制热循环都依赖这类部件完成冷媒与空气的热量传递。实际运行过程中，管内走相变冷媒，制冷工况下低温低压液态冷媒在管内蒸发吸热，让流经翅片间隙的空气降温，实现制冷输出；制热工况下高温高压气态冷媒在管内冷凝放热，加热流经的空气实现室内升温。整套结构采用翅片与弯管组合的形式，平直铝制翅片等间距排布，通过胀管工艺让铜管与翅片紧密贴合，尽可能降低接触热阻，提升整体换热效率。弯管采用连续U型折弯结构，在有限的安装空间内尽可能延长冷媒的流动路径，让冷媒在管内流动过程中充分完成相变换热，进出口管段预留了足够的接管长度，端部做了平口处理，

　　方便现场安装时与系统冷媒管路焊接对接，侧边预留的安装固定板上开有定位安装孔，孔位尺寸匹配常规空调壳体的安装点位，不需要额外做转接支架就能直接固定在空调风道内部。设计过程中先对单根换热管做流道仿真，确认冷媒在弯管处的流动阻力处于合理区间，避免局部阻力过大导致冷媒流量不足影响换热效果，再根据目标换热量核算所需的翅片总面积，调整翅片间距——间距过小会增大风阻，提升风机功耗，还容易在制冷工况下积灰结霜堵塞风道；间距过大则会降低单位体积的换热面积，导致整体结构体积偏大，占用过多空调内部安装空间。整套结构的所有零件都做了独立建模，翅片的翻边孔、弯管的折弯半径、安装板的孔位都做了参数化关联，调整换热量参数时可以直接修改翅片数量、

　　管排数快速生成适配不同制冷量机型的结构，不需要重新从零开始绘制。安装边界上，整体厚度方向的尺寸控制在常规空调侧出风风道的宽度范围内，进出管的伸出方向避开了空调内部的风机、电控板安装区域，不会和其他部件产生装配干涉，翅片边缘做了折边处理，既可以提升整体结构的刚性，避免搬运、安装过程中翅片倒伏影响通风，也能减少安装作业时锋利翅片边缘划伤操作人员的风险。实际选型匹配时，需要结合对应机型的循环风量、冷媒种类、蒸发/冷凝温度参数，核对该结构的换热量、风阻、管阻参数是否匹配系统设计要求，安装时要保证翅片面与风道气流方向垂直，让气流可以均匀穿过所有翅片间隙，避免出现局部无风区导致换热效率下降，接管焊接时要做好管口防护，避免焊渣、氧化皮掉入管内堵塞冷媒流道，影响整个制冷系统的正常运行。
