外啮合齿轮式液压动力供油单元结构

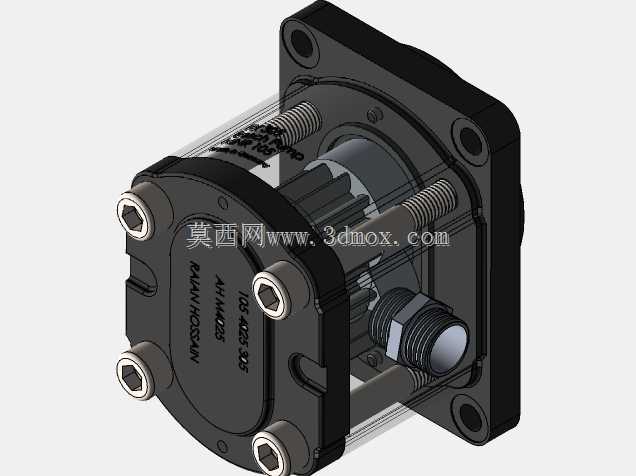

　　这款外啮合齿轮结构的液压动力元件，目前广泛适配在中小型工程机械的辅助液压回路、小型机床的夹紧供油系统、农用机具的液压执行机构驱动场景中，作为整套液压系统的动力发生部件，它的核心作用是通过密闭容腔的容积变化，将输入端的机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定压力的油液输出，支撑执行部件完成直线伸缩、旋转驱动等动作。从结构设计逻辑来看，这款泵采用了三片式壳体布局，前端的安装法兰直接对接动力输入侧，四个角位的安装孔位做了沉台处理，安装时螺栓可以完全沉入法兰平面，不会出现突出干涉的问题，中间的泵体容腔容纳一对参数完全一致的外啮合渐开线齿轮，齿轮的齿顶圆与泵体内壁的间隙控制在微米级，配合两侧的浮动侧板，

　　能够在泵工作时自动补偿端面磨损，长期运行也能维持较高的容积效率，不会因为侧板磨损导致内泄过大、输出压力不足的问题。进出油口采用了侧置式的螺纹接口设计，接口位置做了加强筋过渡，避免管路安装拧紧时出现壳体开裂的问题，油口的通径匹配10L/min级别的额定流量，不会出现通流截面不足导致的油液紊流、温升过高的问题。从安装边界来看，这款泵的整体轴向尺寸控制在120mm以内，法兰安装面的定位止口直径为50mm，四个安装孔的中心距为72mm，输入端的花键轴伸出长度为28mm，花键参数采用标准的矩形花键，能够直接匹配市面上绝大多数的小型内燃机、电机输出轴连接尺寸，不需要额外做转接法兰或者联轴器的定制加工，选型替换时的适配性很强。在功能特性上，

　　这款泵的额定工作压力可以达到16MPa，峰值压力能够短时承受20MPa的负载冲击，适合在负载波动不大的连续工作场景中使用，齿轮与轴采用一体化加工结构，避免了键连接带来的间隙松动问题，运转时的传动噪音更低，长周期运行的可靠性更高。泵体内部的泄油通道采用内置式设计，不需要单独外接泄油管路，安装布管时更加简洁，减少了管路接头的泄漏点。设计过程中，齿轮的齿形做了修缘处理，能够降低齿轮啮合时的困油现象带来的压力脉动与振动噪音，两侧的密封槽采用了标准的O型圈密封结构，密封件替换时可以直接采购标准件，不需要定制特殊规格的密封件，后期维护成本更低。在实际选型应用中，这款泵可以直接替换同安装尺寸的同类型齿轮泵，不需要改动原有设备的安装支架、管路布局，

　　对于设备改造、备件替换的场景非常友好，泵的旋转方向为顺时针（从输入轴端看），进出油口的位置做了防呆设计，反向安装时无法对接管路，能够避免现场安装时接反油口导致的泵反转损坏问题。壳体材质采用高强度铝合金压铸成型，在保证结构强度的前提下，整体重量控制在2.3kg以内，对于安装空间紧凑、对部件重量有要求的移动类设备场景非常适配，比如小型手扶式农用机械、便携式液压动力站、小型升降平台的液压系统中，这款泵的尺寸与性能参数都能很好地匹配使用需求。
