法兰安装式轴向柱塞液压动力元件结构

　　做液压系统集成的结构工程师都清楚，动力源的选型与安装匹配度，直接决定整套液压回路的运行稳定性与后期维护成本，这款法兰安装式的液压动力元件，是针对中小吨位工业设备、小型工程机械的开式液压回路开发的结构方案，日常在车间做液压站配套、设备液压改造时经常会用到同类型号，对其结构边界与安装特性的熟悉程度，直接影响现场装配的效率与后期运行的可靠性。

　　从实际应用场景来看，这类液压元件常配套在小型注塑机的锁模回路、小型工程机械的辅助动作回路、机床的液压夹紧工装回路、自动化生产线的液压举升机构中，负责将原动机输入的旋转机械能转化为液压油的压力能，为后续的液压缸、液压马达等执行元件提供稳定的压力油源，相比齿轮式、叶片式的同功率液压元件，这类柱塞结构的动力元件额定工作压力更高，容积效率更稳定，在负载波动较大的工况下依然能保持较为平稳的压力输出，不会因为短时负载冲击出现明显的压力掉压问题，适合对压力稳定性有一定要求的中高压液压回路使用。

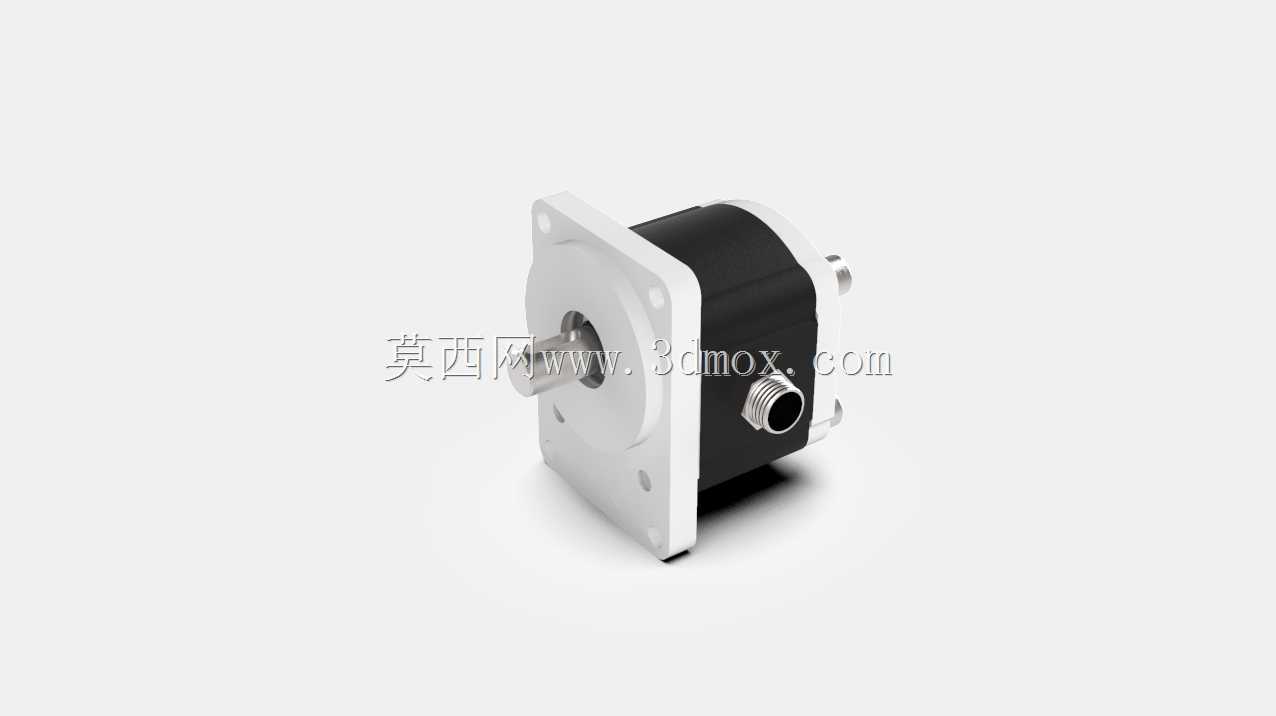

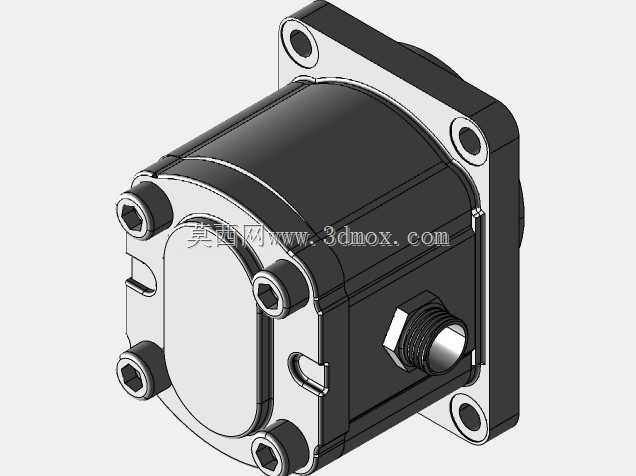

　　从结构设计思路来看，整个元件采用分零件独立建模再整体装配的逻辑完成，每个零件的配合公差都按照实际加工要求做了预留：前端的方形安装法兰采用标准的四孔安装布局，安装孔的位置度、法兰端面的平面度都参考了行业通用的安装规范，能直接适配市面上多数标准的泵支架、钟形罩安装接口，不需要额外做转接板加工；伸出的轴端采用标准平键连接结构，键槽的尺寸、轴伸的长度都匹配常规的联轴器内孔规格，和原动机输出轴对接时不需要额外做轴加工，能减少现场装配的加工工作量；侧面的油口采用标准的螺纹连接接口，进油口、出油口的通径尺寸按照额定流量做了匹配，避免通径过小造成的油液流速过高、吸空等问题，油口的螺纹规格符合液压管路的通用连接标准，能直接对接标准的液压管接头，不需要定制特殊接头。

　　从安装边界与外形尺寸来看，整个元件的轴向长度控制得较为紧凑，方形法兰的边长尺寸适配常规的钟形罩安装空间，不会出现和周边管路、机架结构干涉的问题；元件的重心落在安装法兰的中心轴线上，安装后不会因为重心偏移造成连接螺栓受额外的倾覆力矩，能有效延长连接螺栓、联轴器的使用寿命；外壳的散热结构采用自然散热的筋条布局，在连续额定工况运行时，外壳的温升能控制在合理范围内，不需要额外加装冷却装置就能满足长时间运行的散热需求；元件的泄油口位置设置在壳体的低位，能保证壳体内部的泄漏油顺利排出，不会因为泄油不畅造成壳体内部压力过高，损坏轴封元件。

　　在实际建模过程中，每个零件的细节都做了还原：缸体部分的柱塞孔分布角度、配流盘的配流窗口位置、柱塞与滑靴的配合结构都按照实际工作原理做了结构呈现，没有做过度的简化，装配时的配合关系也完全按照实际装配顺序设置，能直接用来做液压站的布局干涉检查、安装支架的结构设计参考，也能作为液压原理教学的结构演示模型使用，帮助刚接触液压系统的设计人员理解这类动力元件的内部结构与工作逻辑。在做设备液压系统选型时，只需要核对安装法兰的尺寸、轴伸的规格、油口的通径与位置，就能快速判断该元件是否能适配现有设备的安装空间，不需要反复测绘实物尺寸，能大幅缩短选型与设计的周期。
