离心式燃油输送泵电机壳体结构

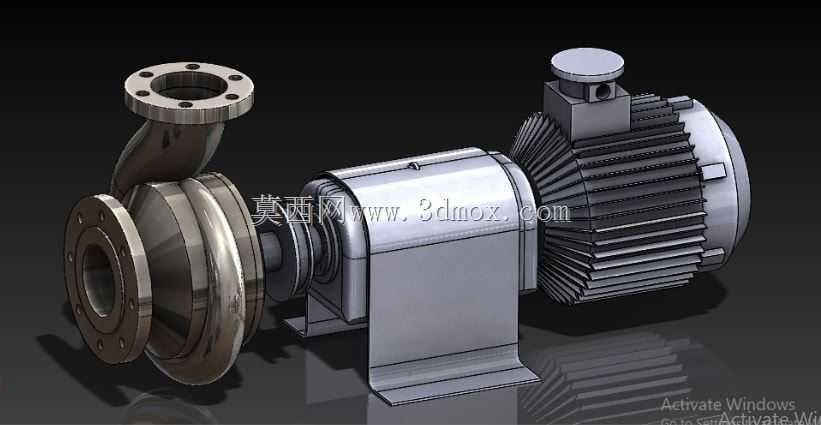

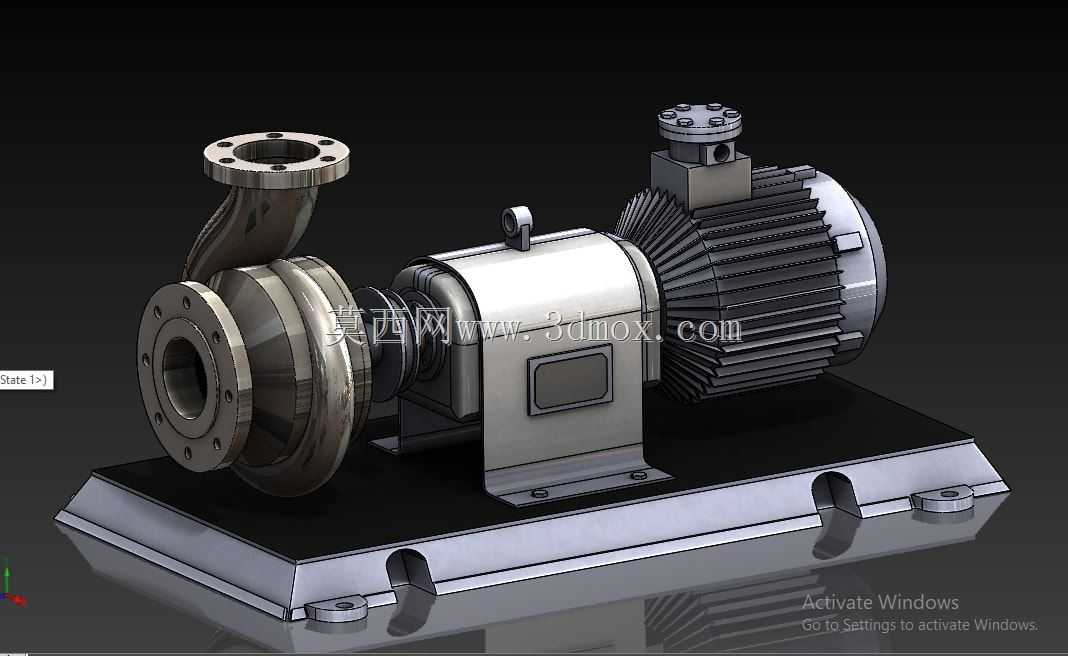

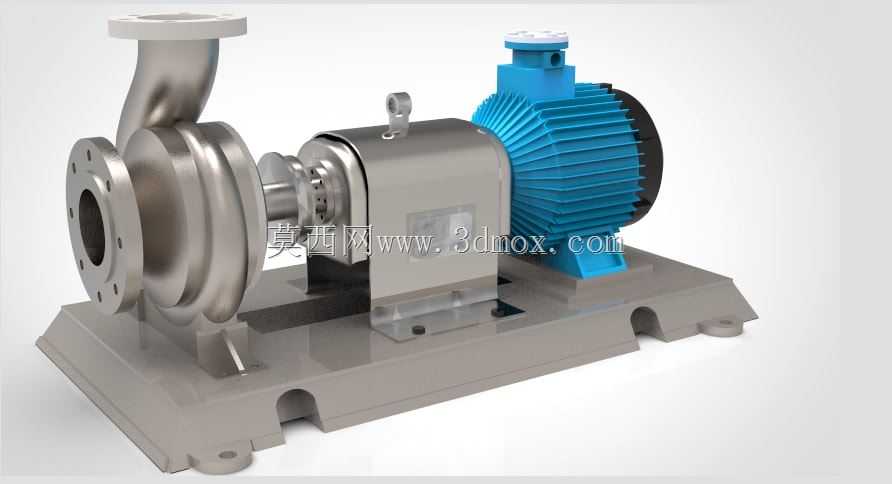

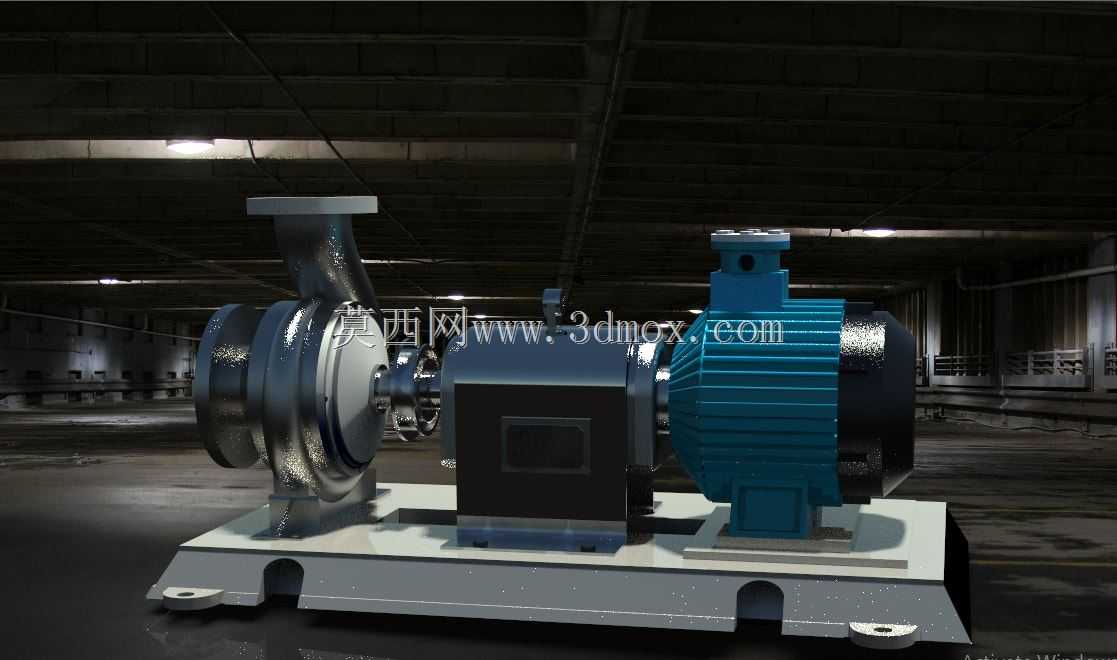

　　这套集成电机的离心式燃油输送结构，主要面向燃油供给、轻质油料输送类工况，常见于中小型燃油锅炉供料、内燃机组辅助供油、工业燃油储运中转环节，也可适配低粘度、无硬质颗粒的化工轻质流体输送场景，核心作用是通过叶轮旋转产生的离心力，对管路内的燃油介质进行增压，克服管路沿程阻力与终端设备的入口压力要求，保证介质稳定输送到指定工位。从结构布局来看，整体采用泵头与驱动电机直联共座的设计，省去了传统联轴器传动的中间连接环节，既压缩了整机的轴向安装尺寸，也避免了联轴器对中偏差带来的振动、轴承磨损问题，安装时只需将底座固定在预制的安装基础上，调整进出口法兰的对接同轴度即可完成就位，对安装空间的要求比分体式泵组降低近三成。泵头部分采用单级悬臂式叶轮结构，

　　进出口均采用法兰连接形式，入口为轴向水平布置，出口为垂直向上的法兰接口，这种流道布局能让介质进入叶轮后沿径向甩出，在蜗壳流道内完成动能到压力能的转换，流道内壁做了顺滑过渡处理，减少介质在流道内的湍流损失，提升泵组的运行效率。泵体与电机连接的中间段设置了密封腔结构，可适配机械密封组件，防止输送的燃油介质沿泵轴渗漏到电机侧，同时也能阻挡外界粉尘进入泵腔内部，密封腔预留了冷却介质的流通间隙，长时间运行时可通过介质自循环带走密封面摩擦产生的热量，避免密封件因高温过早老化失效。驱动端的电机壳体采用散热筋一体化铸造成型，沿电机外壳周向均匀布置的轴向散热筋，能在电机转子带动尾部散热风扇旋转时，让气流顺着散热筋间隙快速流过壳体表面，

　　带走电机绕组运行产生的热量，保证电机在额定负载下长期运行时的温升控制在绝缘等级允许范围内。电机的接线盒设置在壳体顶部位置，接线口采用标准的密封螺纹接口，现场布线时可直接穿入密封格兰头固定线缆，既方便电气接线操作，也能满足燃油工况下的防护要求，避免油气、水汽进入接线腔引发电气故障。整机的支撑底座采用钢板折弯焊接结构，泵头端与电机端的支撑面一次加工成型，保证泵轴与电机轴的同轴度公差控制在0.05mm以内，底座上预留的长条形安装孔，可适配不同规格的地脚螺栓固定，现场安装时能小范围调整整机位置，降低基础施工的尺寸精度要求。从安装边界来看，整机轴向总长度控制在适配常规小型泵组安装工位的范围，径向最大尺寸为电机外壳的散热筋外圆尺寸，

　　进出口法兰的螺栓孔尺寸、密封面形式均符合通用管路法兰的匹配标准，可直接与同公称通径的工业管路对接，不需要额外制作过渡连接件。设计过程中优先考虑了易损件的更换便利性，机械密封、叶轮等易损部件都可以在不拆卸电机与管路连接的情况下，从泵头端直接拆出更换，减少设备维护时的停机时间；泵体与电机连接的定位止口采用H7/h6的配合公差，装配时能自动完成同轴度定位，不需要反复调整对中，降低现场装配的难度。在实际工况运行中，这种直联式的泵组结构运行振动更小，因为没有中间传动部件的间隙累积，整机的运行噪音比分体式联轴器传动的泵组低5-8分贝，适合对噪音控制有一定要求的车间内安装使用；同时直联结构的传动效率更高，没有联轴器的传动损耗，相同扬程流量参数下，配套电机的功率可以比分体式结构低一个功率等级，降低设备运行的能耗。针对燃油输送的特殊工况，过流部件的材质选型适配燃油介质的腐蚀性要求，不会因为长期接触燃油出现材质溶胀、腐蚀剥落的问题，避免杂质混入介质影响下游设备的正常运行；泵体上预留的排气螺孔位置，在首次开机前可拧开螺孔排净泵腔内的空气，避免叶轮空转造成的泵组不上压、机械密封干磨问题，开机操作流程更简便。
