双孔带弧形槽支撑固定支座结构

项目分类:通用机械零部件 发布时间:2022-02-22 ID:560126
  • 双孔带弧形槽支撑固定支座结构
  • 双孔带弧形槽支撑固定支座结构
  • 双孔带弧形槽支撑固定支座结构

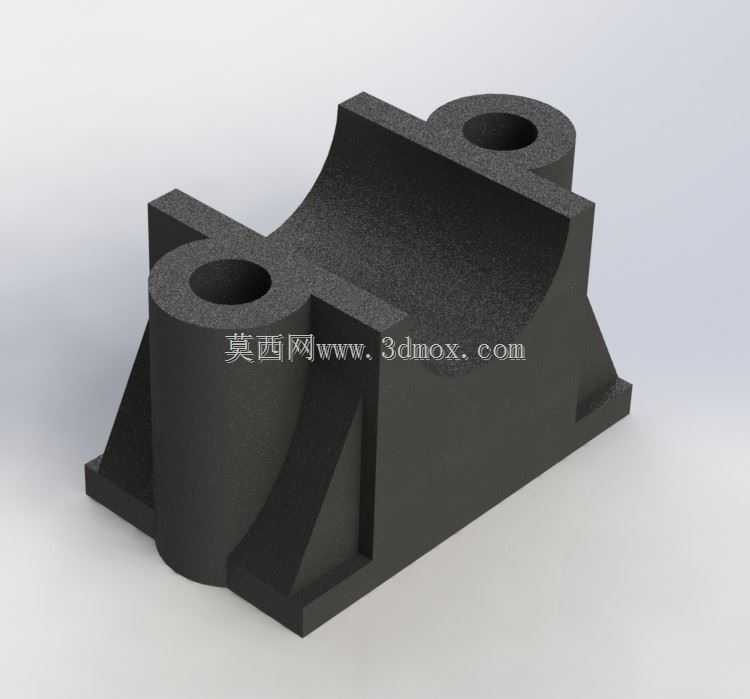

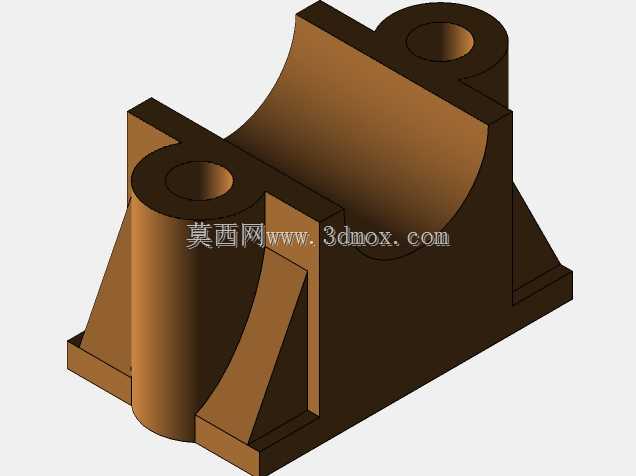

  这类双孔带弧形槽的支撑固定支座,在轻工输送线、小型物料分选设备、实验室检测装置的机架搭建环节应用十分普遍,主要承担轴类零件、辊筒组件的承托定位功能,是设备传动与支撑系统里的基础连接构件。从实际使用场景来看,这类支座常安装在设备的侧梁安装面或者底部机架的基准面上,上方的弧形槽用来适配圆柱形的辊筒轴端或者导向光轴,两侧的带孔凸台则是穿装紧固螺栓的位置,通过螺栓将支座牢牢锁死在安装基准面上,避免设备运行过程中因为振动出现支座移位、轴件跳动的问题。

  在设计这类支座的时候,首先要考虑的是承力方向的结构强度,日常运行中支座主要承受来自上方轴件的垂直向下载荷,同时设备启停瞬间会带来小幅的水平方向冲击力,因此在两个安装凸台和底部安装底板之间,特意设置了三角形的加强筋结构,筋板的厚度和凸台的壁厚保持一致,既不会因为筋板过厚导致铸件出现缩孔缺陷,也能有效分散凸台根部的应力集中,避免长期受载后出现根部开裂的问题。两侧的安装孔采用通孔设计,孔径比常用的紧固螺栓大0.2mm左右,给现场安装的时候留出微小的位置调整余量,不需要加工的时候就把孔位精度卡到极限,降低加工难度的同时,也能适配现场安装基准面存在的小幅位置误差。

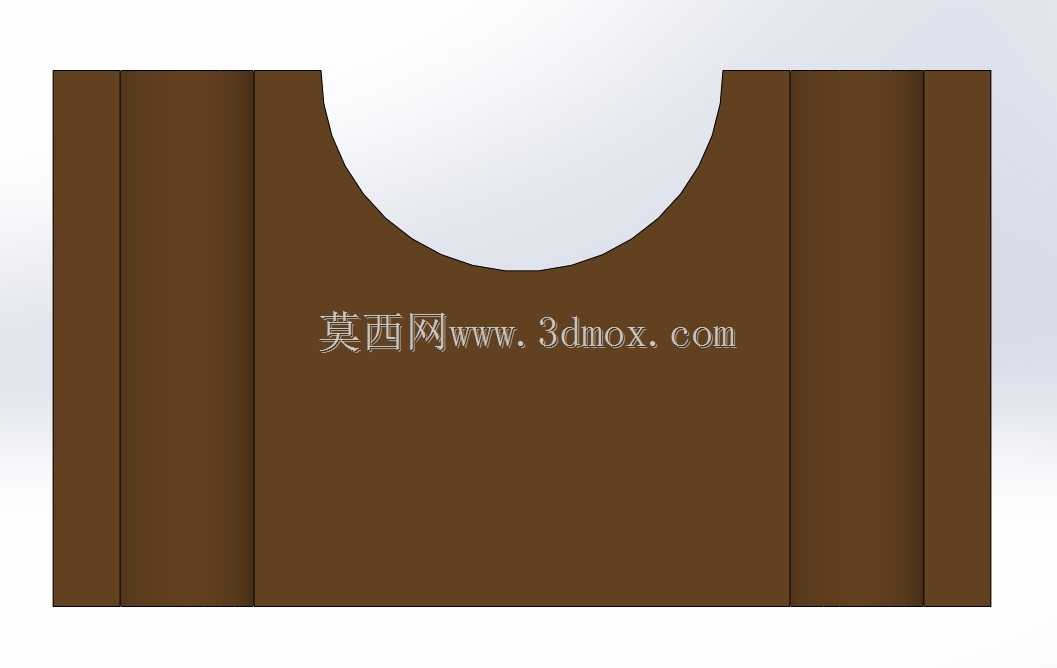

  上方的弧形槽的圆弧半径,要和所承托的轴件外径保持间隙配合,间隙控制在0.1mm到0.15mm之间,既方便轴件的装配放入,也不会因为间隙过大导致轴件转动过程中出现径向窜动。弧形槽的深度设置为轴件直径的三分之一,这个深度既能保证轴件放入后不会从槽内脱出,也不会因为槽过深导致轴件拆装困难,日常维护的时候不需要完全拆卸支座就能把轴件从上方取出,大幅降低设备维保的工作量。底部的安装底板做了平整的铣削加工,平面度控制在0.05mm以内,保证支座安装后和基准面完全贴合,不会出现翘曲导致的安装应力,底板的边缘做了小尺寸的倒角处理,避免安装的时候锐边划伤操作人员,也能去除铸件的飞边毛刺。

  从安装边界尺寸来看,这类支座的整体长度控制在120mm左右,宽度在70mm上下,总高度不超过80mm,属于小型支撑构件,不会占用过多的设备内部安装空间,两个安装孔的中心距和常见的铝型材安装孔距保持匹配,可以直接安装在40系列或者50系列的工业铝型材机架上,不需要额外加工转接板。两个安装凸台的高度保持一致,顶面同样做了铣平处理,当需要在上方加装压盖固定轴件的时候,压盖可以和凸台顶面完全贴合,保证压装的紧固力均匀分布在轴件上,不会出现偏载导致的轴件卡滞问题。

  在实际建模过程中,这类支座的建模逻辑要优先考虑加工工艺的可行性,所有的转角位置都设置了R2到R3的铸造圆角,避免直角位置出现应力集中,同时也符合铸件的脱模要求,不需要后续做过多的清根处理。壁厚整体保持均匀,基本维持在6mm左右,不会出现局部壁厚突变的情况,防止铸造或者3D打印制作原型的时候出现变形、缺料的问题。这类支座除了采用铸铁铸造加工之外,也可以采用尼龙或者工程塑料通过3D打印制作原型,用于设备研发阶段的功能验证,打印的时候不需要额外添加支撑,结构本身的自支撑性良好,能有效降低原型制作的成本和周期。

  在设备选型匹配的时候,要重点核对弧形槽的圆弧直径和自身所需承托的轴件外径是否匹配,同时确认安装孔的中心距和自身机架的安装孔位是否对齐,底板的安装面宽度要和所使用的型材宽度适配,避免出现支座悬空安装的情况。如果设备运行过程中存在较大的振动,可以在支座底板和安装基准面之间加装薄橡胶减震垫,减震垫的厚度不超过2mm,既可以吸收振动,也不会因为垫过厚导致支座的安装垂直度出现偏差。日常维护过程中,只需要定期检查安装螺栓的紧固力矩,查看弧形槽和轴件接触位置是否存在异常磨损,不需要做额外的润滑保养,整体的维护成本极低,适合在各类中小型自动化设备、输送装置、检测仪器中作为基础支撑构件使用。
