剪叉式液压升降作业平台结构设计

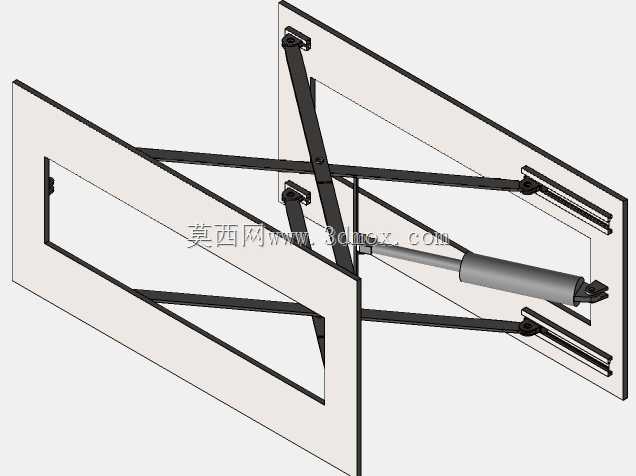

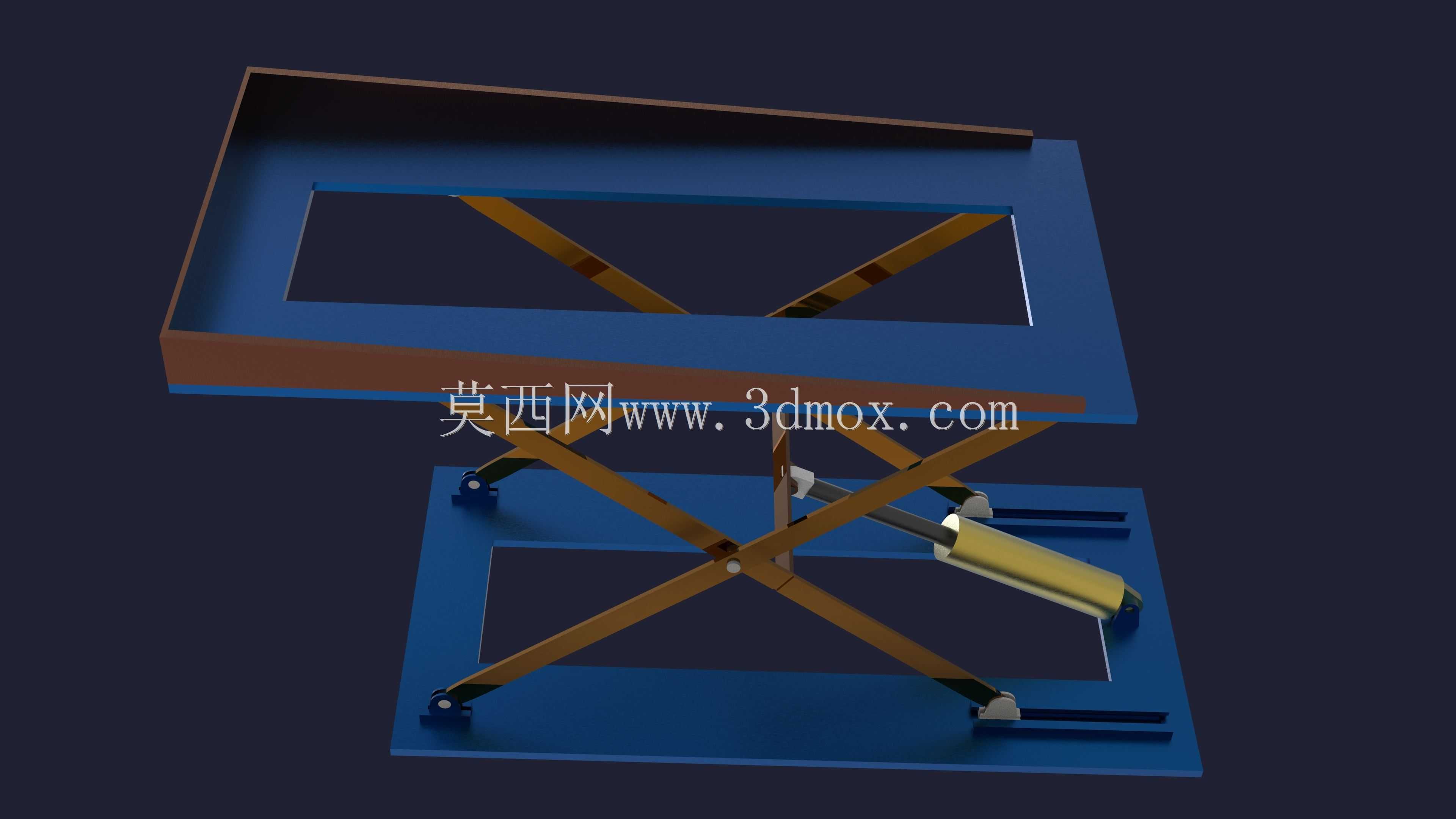

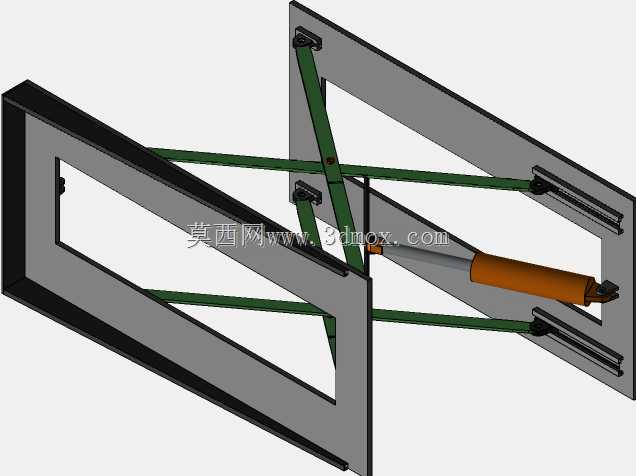

　　在车间工位物料转运、仓储堆高作业、轻型设备安装维护的场景里，这类剪叉式液压升降结构的应用覆盖了从几公斤的轻型工装到数吨重载物料的举升需求，不同于固定式的输送线或者高空作业的大型升降设备，这类中小型剪叉升降平台的核心优势在于占地空间小、举升过程平稳、低位收纳高度低，能够适配多数车间狭窄通道内的临时举升需求。从结构设计逻辑来看，整个平台采用上下两层矩形承载框架作为受力基础，下层框架直接与地面或者移动脚轮基座连接，作为整个设备的固定支撑端，上层框架作为承载台面，直接接触待举升的物料或者作业工装，两层框架之间的剪叉臂采用交叉铰接的布置形式，每侧剪叉由两根等长的高强度矩形钢臂组成，铰接点位于臂身中点位置，

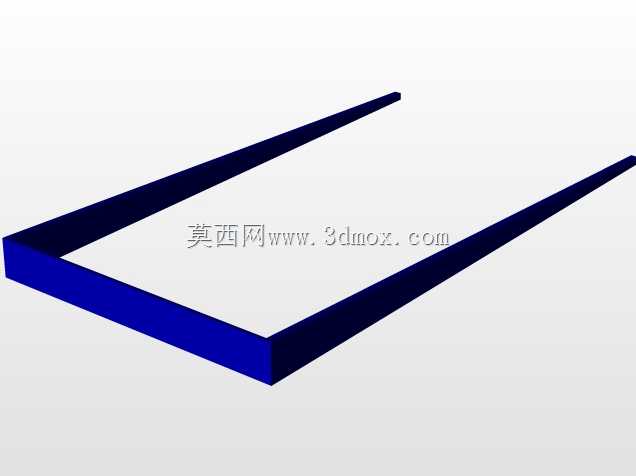

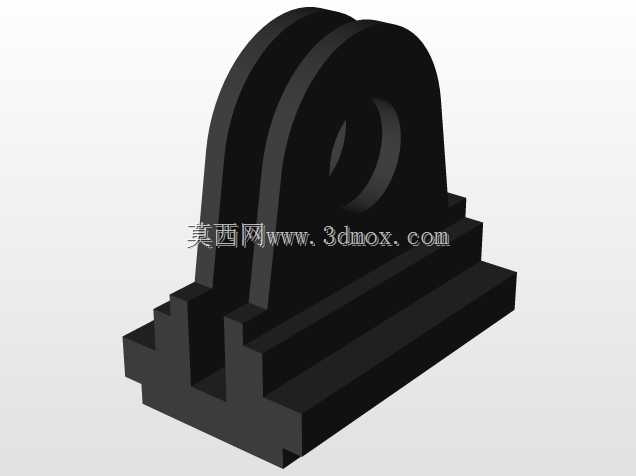

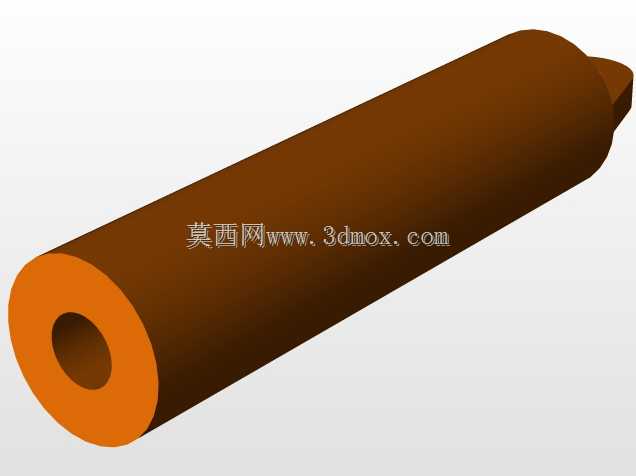

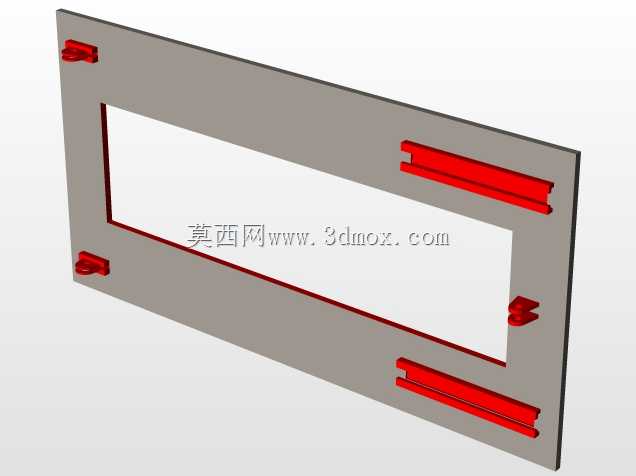

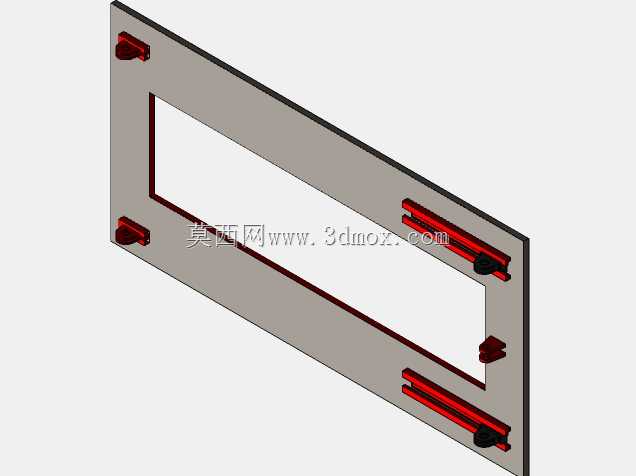

　　剪叉臂的一端分别与上下框架的固定铰接座连接，另一端则嵌入框架上的滑动导槽内，配合耐磨滑块实现举升过程中的顺畅位移，避免臂体运动过程中出现卡滞或者偏载变形。驱动单元采用单根横向布置的液压油缸，油缸的缸筒端铰接在下层剪叉臂的靠近固定铰接点位置，活塞杆端则铰接在上层剪叉臂的对应受力点，这种布置方式能够最大化利用剪叉臂的力臂放大效应，在油缸额定推力不变的情况下获得更大的举升重量，同时油缸横向布置也能降低设备的最低收纳高度，让平台在完全降下时整体高度控制在较低区间，方便物料从侧面直接推上平台，不需要额外设置斜坡过渡。在承载边界的设计上，上层台面的矩形框架采用中空式结构，既能够降低整体设备自重，也可以在台面加装防滑钢板、定位挡块或者工装夹具，

　　适配不同的作业需求，台面边缘做了折边加强处理，避免重载情况下台面出现边缘下凹变形；剪叉臂与框架连接的滑动端设置了可调式限位挡块，能够根据实际使用需求限制平台的最大举升高度，避免油缸超行程伸出引发的结构失稳，同时在上下框架的四个角位置预留了缓冲垫安装位，平台下降到最低位置时，缓冲垫能够承接上下框架的接触冲击力，避免金属直接碰撞产生的噪音和结构损伤。从安装适配的角度来看，下层框架的底部预留了标准脚轮安装孔位，既可以安装固定支撑脚作为固定式工位举升平台使用，也可以加装带刹车的万向脚轮作为移动转运设备使用，框架侧面预留了液压动力单元的安装空间，用户可以根据自身需求配置手动液压泵或者电动液压泵站，不需要额外改动主体结构就能适配手动、

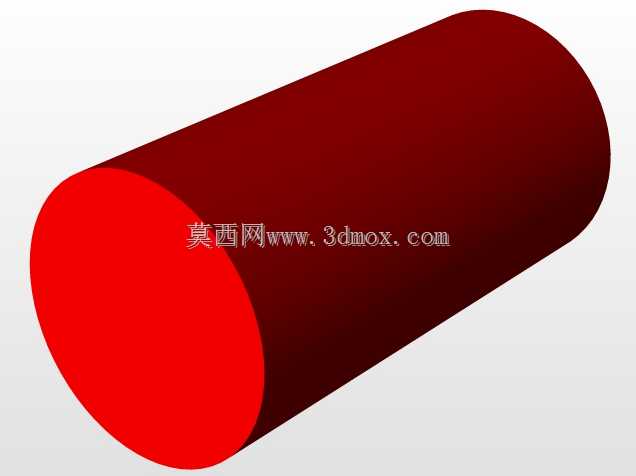

　　电动两种驱动模式。在结构受力校核的层面，剪叉臂的铰接点全部采用带自润滑衬套的销轴连接，既能够降低运动过程中的摩擦阻力，也能减少日常维护的润滑频次，滑动导槽内的耐磨滑块采用高分子聚乙烯材质，相比金属滑块具备更好的减震性能和耐磨性能，长期使用也不会划伤框架的导槽接触面。实际应用中，这类升降平台常被用于生产线上的工件高度适配，比如装配工位上根据操作人员的身高调整工件的作业高度，减少操作人员弯腰作业的疲劳感，也会被用于仓储区域的轻型货物堆高，配合手动液压车完成货物从地面到货架低层的转运举升，部分场景下还会被加装防护栏作为小型高空作业平台使用，完成车间内灯具维护、管线架设等低空作业任务。设计过程中需要重点关注剪叉臂在最大举升高度时的受力角度，当剪叉臂展开到最大角度时，铰接点的受力会达到峰值，因此臂体的截面尺寸、铰接销轴的直径都需要按照最大偏载工况进行校核，避免单侧加载时出现臂体弯曲或者销轴剪切失效；同时液压油缸的安装角度需要反复调整，确保在整个举升行程中油缸的推力方向始终与剪叉臂的受力方向保持最优夹角，避免出现启动阶段推力不足、举升过程中速度波动过大的问题。整个结构没有采用复杂的异形零件，所有的框架、臂体都采用标准矩形钢切割焊接而成，加工难度低，普通的机加工车间就能够完成生产制造，后期维护时更换销轴、滑块、密封件等易损件也非常方便，不需要定制特殊配件，这也是这类剪叉液压升降结构能够在中小吨位举升场景得到广泛应用的核心原因。
