带翻盖杯状塑料功能部件结构设计

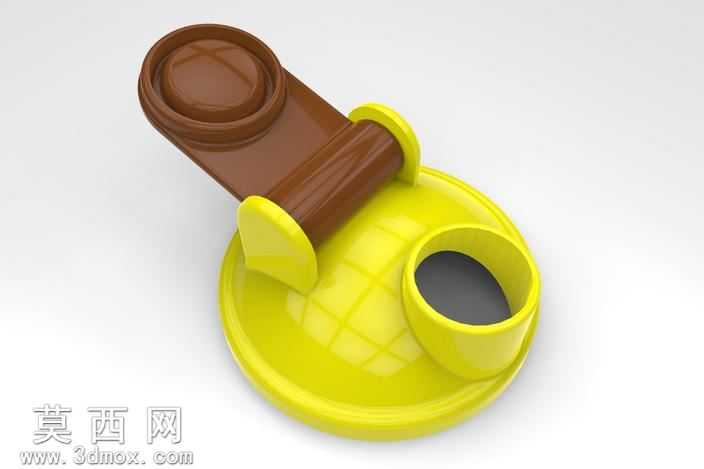

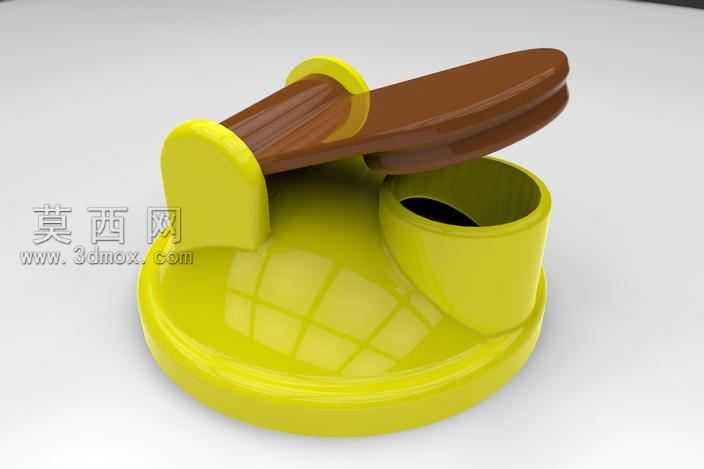

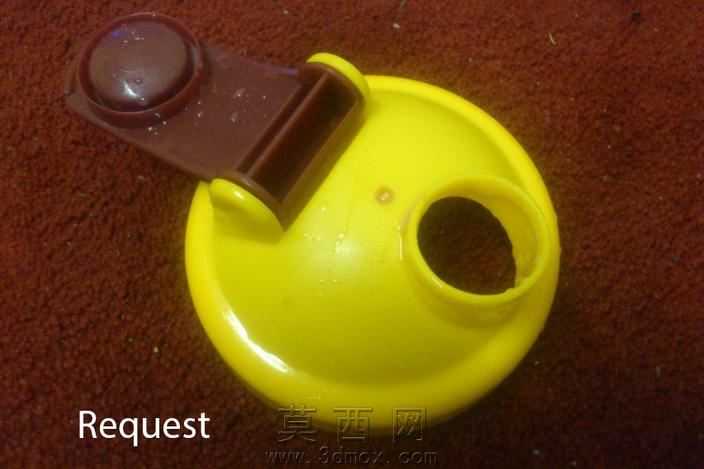

本作品为一款带翻盖结构的杯状塑料功能部件，建模过程采用SolidWorks完成全参数化设计，首先从主体基座的曲面造型入手，通过旋转凸台命令构建出圆润的杯状底座轮廓，对底座边缘做等半径圆角处理，避免注塑生产时出现应力集中问题，同时提升部件的握持触感。底座侧面的圆筒状接口采用拉伸凸台加薄壁特征制作，接口内壁预留了装配公差带，可与对应规格的管路或连接构件实现紧配安装。翻盖部分通过独立的子装配体完成设计，翻盖主体采用扫描命令构建出贴合底座轮廓的弧形盖板，盖板表面的圆形凸起按压区域做了下沉式造型处理，既符合人体工学按压需求，也能在闭合状态下与底座上沿形成密封贴合的结构。连接翻盖与底座的铰接结构是本设计的核心，两侧的铰接支座与底座一体注塑成型，支座上的铰接孔与翻盖两端的铰接轴采用间隙配合设计，预留0.1mm的装配间隙保证翻盖开合顺畅无卡顿，同时在铰接位置做了加厚处理，提升反复开合的结构耐用性。材质设置上，主体底座选用亮黄色ABS塑料材质，调整材质的反射光泽度参数模拟高光注塑的表面效果，还原塑料件光滑莹润的质感；翻盖部分选用棕褐色PP塑料材质，适当降低材质光泽度，与底座形成视觉上的材质区分，同时PP材质的韧性更适合翻盖反复弯折的使用场景。渲染阶段采用工作室环境光，添加柔和的漫反射光源，避免模型表面出现过曝的高光区域，通过调整光线角度清晰展现部件的曲面过渡与结构层次，完整呈现各部分的装配关系与造型细节。设计过程中充分考虑注塑生产的工艺要求，所有结构均做了均匀的壁厚处理，避免出现壁厚不均导致的缩痕问题，同时所有转角位置均设置了合理的脱模斜度，保证部件可顺利从模具中脱出，兼顾了结构功能与生产可行性。
