直列四缸内燃机气缸组结构展示

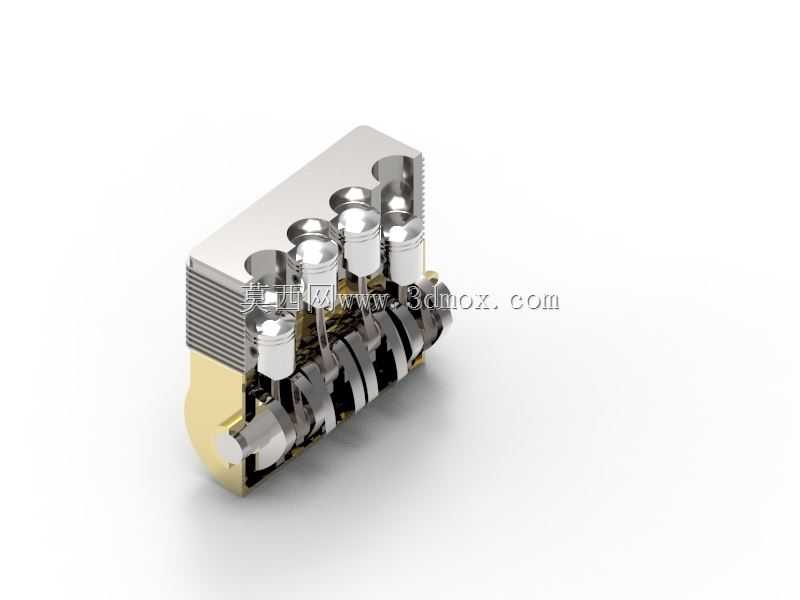

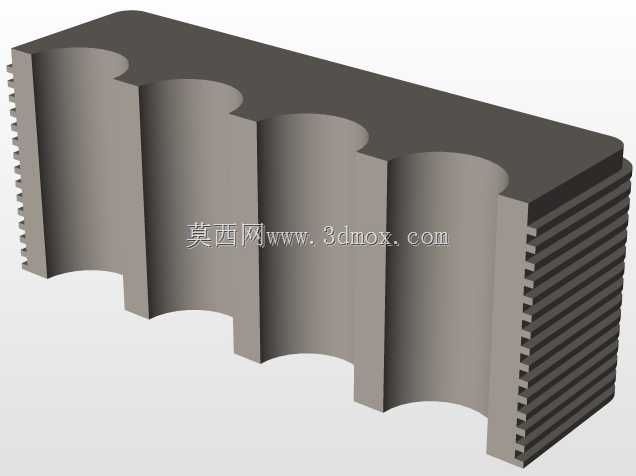

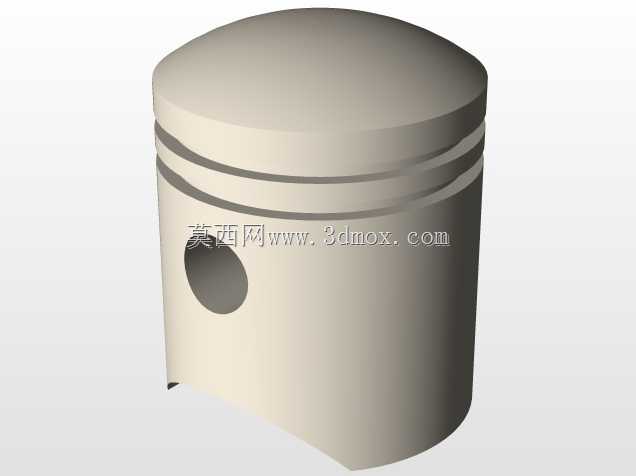

　　这套直列四缸气缸体结构，是往复式内燃机的核心承载基体，日常在乘用车动力总成、小型通用发电机组、农用机械动力单元、轻型工程机械动力源场景中都能见到同结构的量产应用，所有往复运动部件、配气关联结构、冷却润滑油路都集成在这个基体上，是整台动力设备的装配基准。从实际装配逻辑来看，这个气缸体采用直列四缸的排布方式，缸心距按照量产小排量内燃机的通用边界设计，相邻缸筒之间预留了足够的冷却水套壁厚，既能够保证缸筒在高温高压工况下的结构刚度，也能给冷却介质留出足够的流通截面，避免连续高负荷运转时出现缸间过热、活塞拉缸的故障。缸体上半部分的缸筒与活塞采用间隙配合设计，活塞上的气环、油环槽结构清晰，配合对应的活塞环组，能够密封燃烧室内的高压燃气，

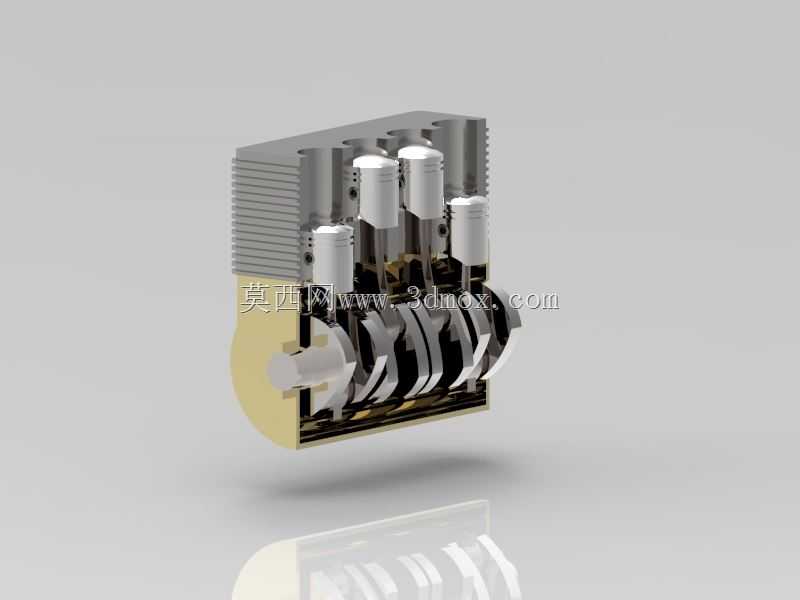

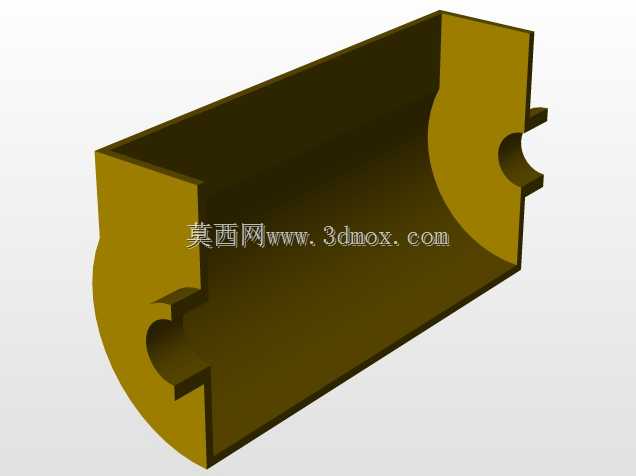

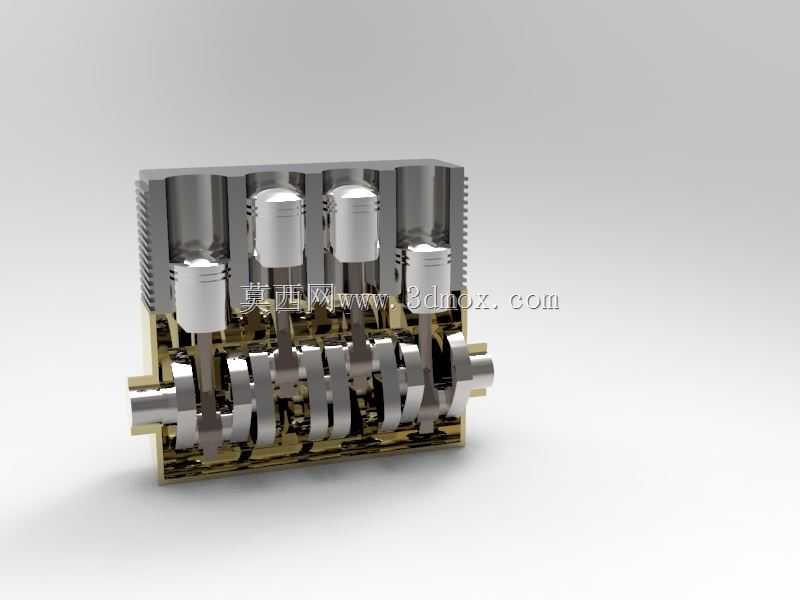

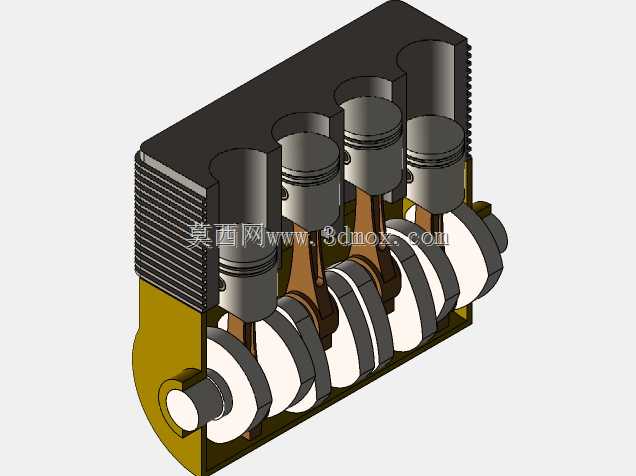

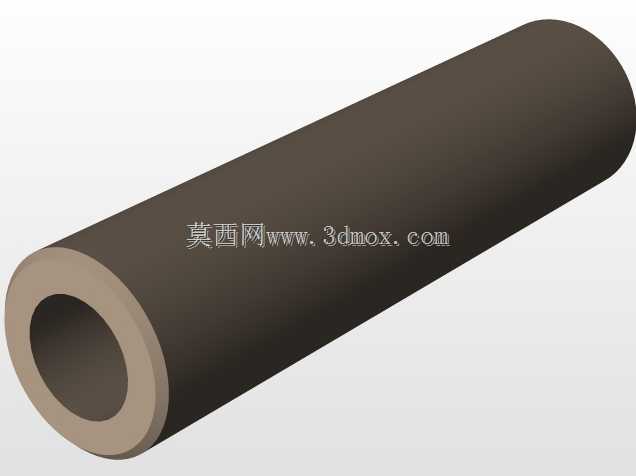

　　同时将缸壁上多余的润滑油刮回油底壳，避免机油窜入燃烧室造成异常烧损。下半部分的曲轴箱集成了主轴承座的安装位，图中展示的曲柄连杆机构，通过活塞销与活塞连接，将活塞的上下往复直线运动转化为曲轴的旋转运动，曲轴的主轴颈支撑在缸体主轴承座上，平衡块的配重经过匹配设计，能够抵消四缸机一阶二阶往复惯性力带来的振动，让动力输出更平顺。设计过程中首先要确定的是缸径与行程的匹配关系，这个结构偏向小排量高转速的动力调校，行程略小于缸径，能够降低活塞运动的平均线速度，减少缸壁磨损，同时适配更高的额定转速区间，满足乘用车高速巡航的动力需求。缸体侧面预留了机油道、冷却水套的开孔位置，前端可以安装正时链罩、水泵、机油泵等附件，后端对接飞轮壳与传动系统，

　　顶部的缸盖安装面平面度要求控制在极小的公差范围内，配合气缸垫实现燃烧室、油道、水道的密封，避免出现漏气、漏水、漏油的三漏问题。安装边界上，缸体两侧预留了发动机悬置的安装凸台，位置经过重心匹配设计，能够将动力总成的载荷均匀传递到车架或设备机架上，同时隔绝运转振动向驾乘端或设备工作端传递；油底壳安装面位于缸体最下端，采用法兰面结构配合密封胶条，储存润滑系统的机油，同时为曲轴运转留出足够的避让空间，避免曲轴旋转时与油底壳发生运动干涉。实际使用中，这个气缸体需要承受燃烧过程中最高上百个大气压的爆发压力，以及活塞侧推力、曲轴旋转带来的交变载荷，所以结构设计时在主轴承座、缸筒外壁、螺栓安装凸台位置都做了加强筋结构，

　　在不额外增加过多重量的前提下提升整体刚度，避免高负荷下缸体变形导致的部件配合失效。顶部的缸盖通过缸盖螺栓与缸体连接，螺栓按照规定的扭矩和顺序拧紧，保证缸垫各位置压紧力均匀，燃烧室部分集成了气门安装座、火花塞安装孔（汽油机版本）或喷油器安装孔（柴油机版本），配合配气机构实现进排气的正时控制。这套结构的建模还原了实际量产机型的核心装配关系，每个部件的运动间隙、安装定位都符合工程实际要求，既可以作为动力结构教学的演示模型，也能给入门的结构设计人员提供内燃机核心部件的设计参考，理解往复式动力设备的动力传递逻辑、结构承载逻辑、密封设计逻辑，在做相关动力单元选型、配套结构设计时，能够更清晰地掌握安装边界与尺寸匹配要求，避免出现装配干涉、强度不足、散热润滑不到位的设计问题。
