直列四缸内燃机曲柄连杆机构总成

　　这套直列四缸动力核心结构，在小型乘用车、通用发电机组、农用作业机械的动力单元开发环节应用广泛，作为热能向机械能转换的核心载体，其结构合理性直接决定整套动力设备的输出效率、运转平顺性与服役寿命。从实际工程落地的角度看，该结构的设计首先要匹配不同应用场景的动力输出需求：面向乘用车辆配套时，需重点优化活塞往复运动的惯性力平衡，通过曲轴配重块的精准配平，降低高转速区间的整机振动，避免振动传递至驾乘舱影响使用体验；面向固定工况的发电机组配套时，则需强化活塞环与气缸壁的配合密封性，减少做功冲程的燃气泄漏，保证长时间恒定转速下的热效率稳定。

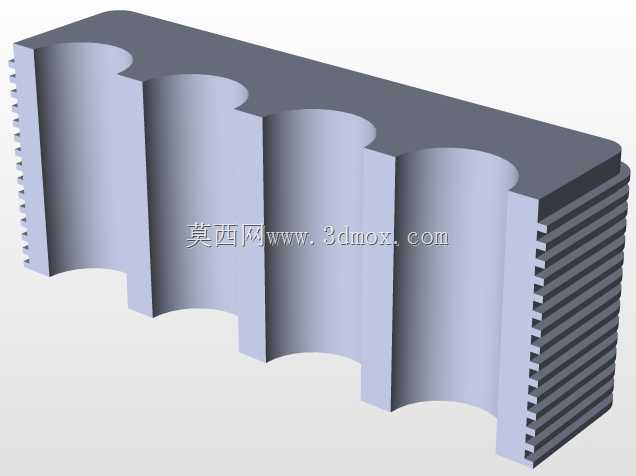

　　从功能实现逻辑来看，整套结构的动力传递路径清晰可追溯：可燃混合气在气缸燃烧室内爆燃产生的高压推力，直接作用于活塞顶面，推动活塞沿气缸内壁做往复直线运动，活塞销将推力传递至连杆组件，连杆通过大头轴瓦与曲轴曲柄销连接，将直线运动转换为曲轴的旋转运动，最终通过曲轴后端的动力输出端，将扭矩传递给后续的传动系统或者作业负载。设计过程中，气缸体采用集成式水冷通道布局，相邻气缸之间的壁厚经过反复校核，既保证足够的结构刚度承受燃烧爆压，又预留出足够的冷却液流通空间，避免高负荷工况下出现局部热变形导致的拉缸故障。

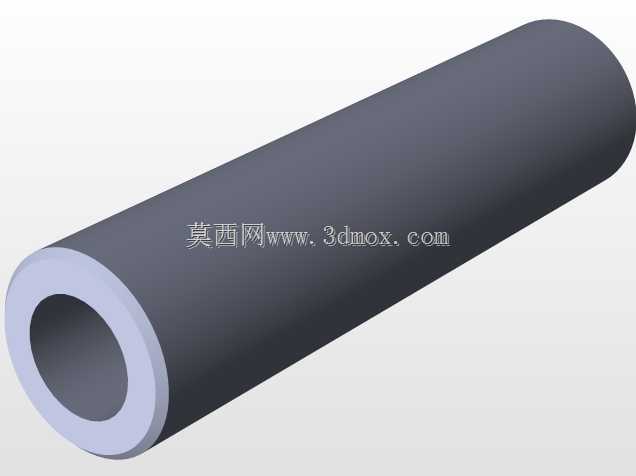

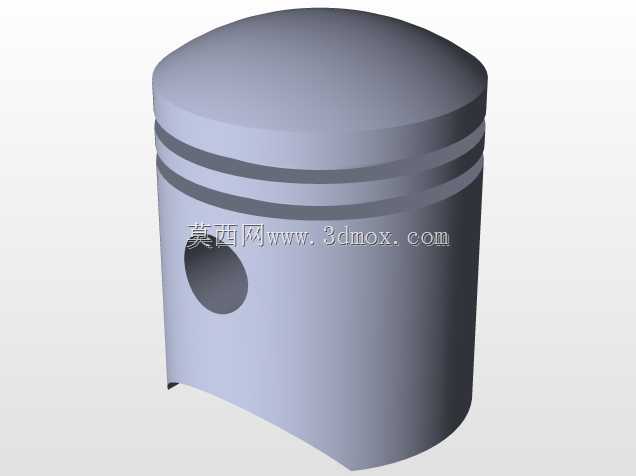

　　活塞组件的设计充分考虑了热胀冷缩的工程特性，活塞裙部设计为微椭圆截面，冷态装配时与气缸壁保留合理配合间隙，热机状态下裙部膨胀后可实现均匀贴合，既不会因间隙过大出现敲缸异响，也不会因间隙过小导致活塞卡滞。活塞环组采用气环加油环的组合配置，两道气环负责密封燃烧室的高压燃气，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。连杆采用工字型截面结构，在保证足够抗拉、抗弯曲强度的前提下，尽可能降低往复运动部件的质量，减少惯性力带来的冲击载荷，连杆大头采用分体式设计，配合轴瓦实现与曲轴的转动配合，装配时的螺栓拧紧力矩有严格的工艺要求，避免高速运转时出现连杆断裂的恶性故障。

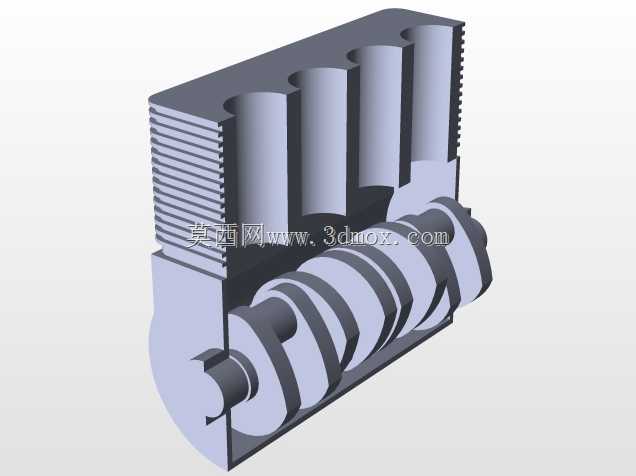

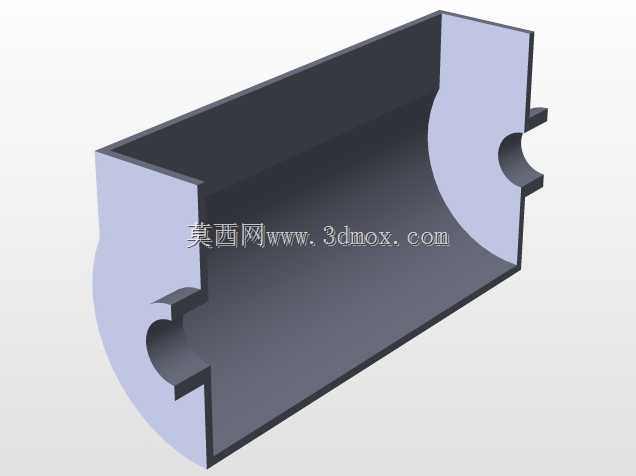

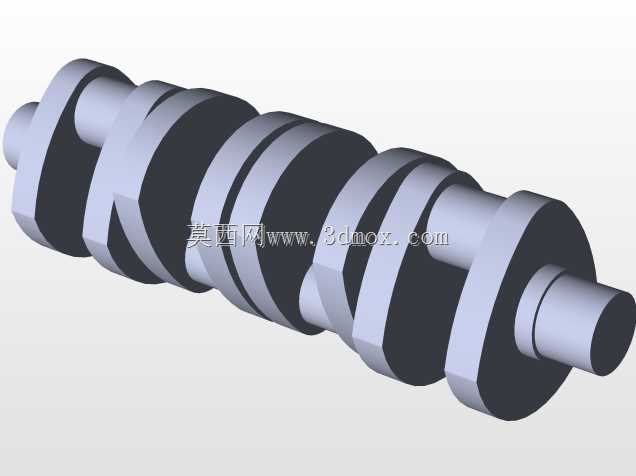

　　曲轴采用全支撑结构设计，每个曲柄销两侧都设置主轴颈支撑，大幅提升曲轴的抗弯刚度，减少高负荷下的曲轴挠曲变形，主轴颈与曲柄销之间的润滑油道采用斜向贯通设计，压力润滑油可通过机体主油道直接输送到各摩擦副表面，形成稳定的油膜降低磨损。从安装边界来看，整套结构的轴向定位依靠曲轴前端的止推片实现，限制曲轴运转过程中的轴向窜动量，保证配气机构、正时系统的配合精度；气缸体下端预留标准的油底壳安装法兰，上端匹配气缸盖的定位销孔与螺栓孔位，可直接与同排量级别的气缸盖、配气机构、正时系统完成装配，无需额外的结构修改。

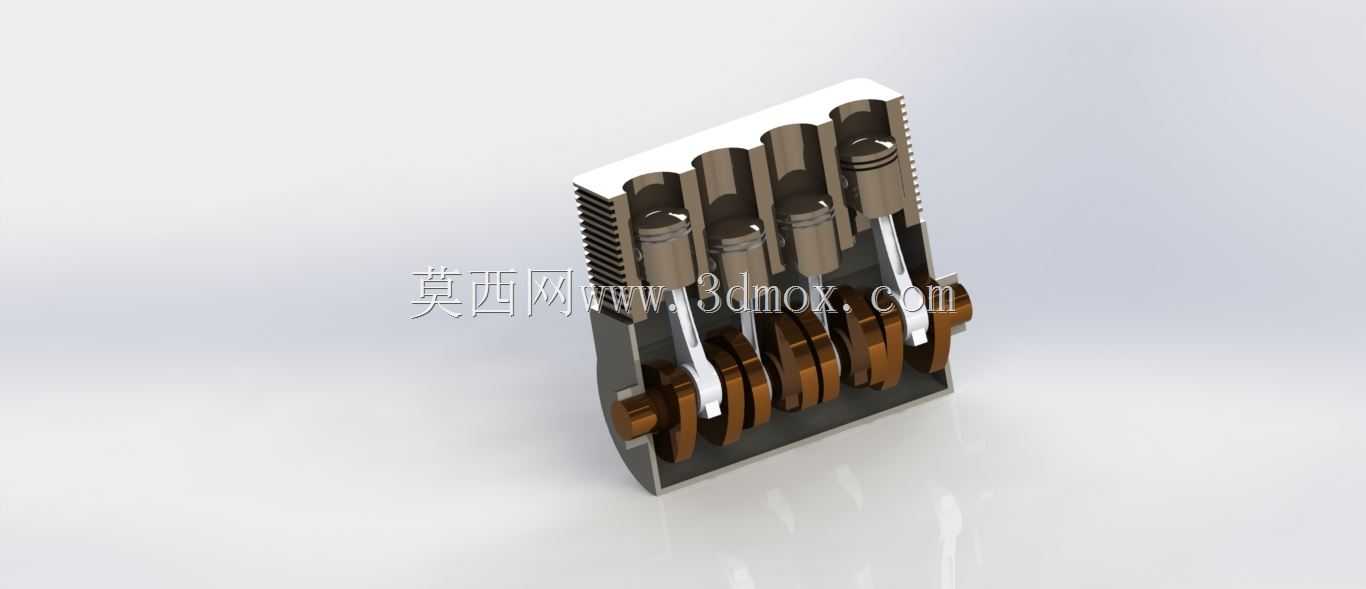

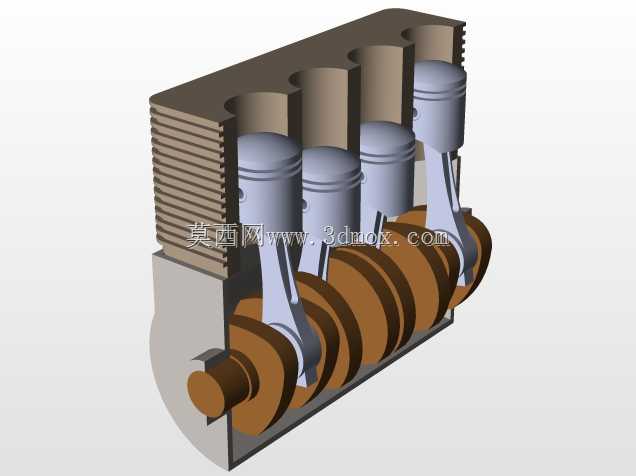

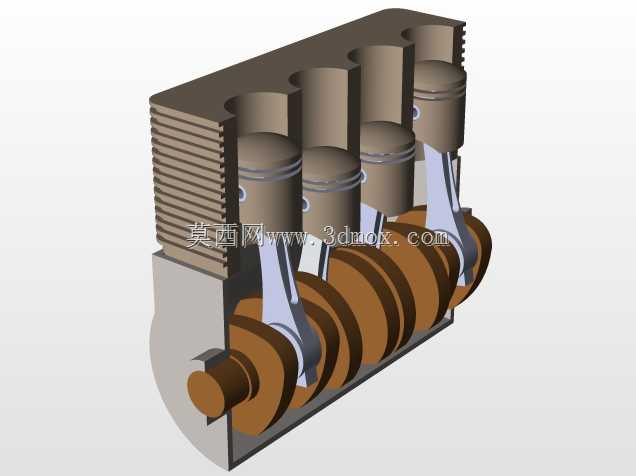

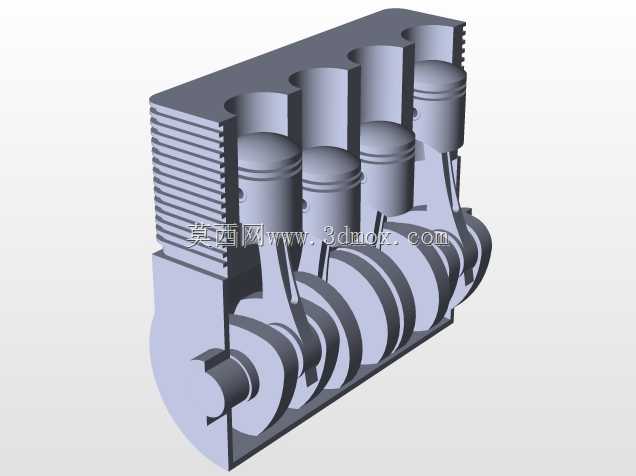

　　在三维建模过程中，所有运动部件的配合间隙都按照实际工程公差进行设定，可直接用于运动仿真验证：通过添加活塞与气缸壁的移动副、连杆与活塞销及曲柄销的转动副、曲轴与机体的转动副，可模拟不同转速下的活塞运动轨迹、曲轴受力变化，验证运动过程中是否存在部件干涉，为后续的零部件强度校核、润滑系统优化提供精准的三维模型基础。针对教学演示场景，该剖切式的结构展示可清晰呈现内部各部件的装配关系与运动逻辑，帮助初学者快速理解内燃机的核心工作原理，避免纯二维图纸带来的空间理解障碍。
