空调系统用翅片式电加热组件结构设计

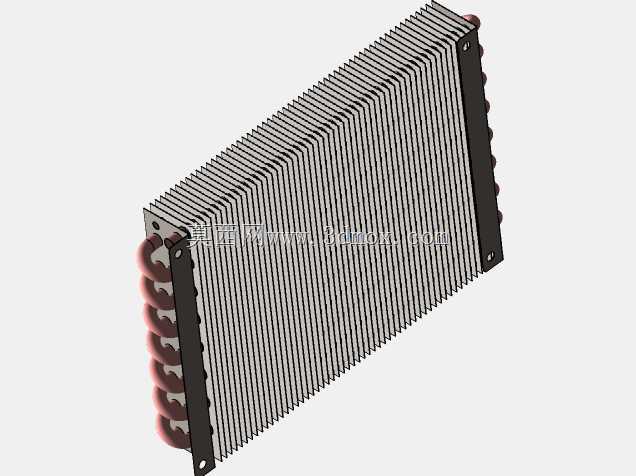

　　在商用及家用中央空调风道系统、新风处理机组的末端加热段，这类翅片式加热组件是补足送风温度、实现冬季制热补热、恒温送风控制的核心执行部件，区别于传统水系统盘管的换热形式，该结构直接集成电加热与翅片换热结构，无需外接热水管路，在单元式空调、管道式新风设备、恒温恒湿试验箱的温控段中应用广泛，尤其适合无集中热源的小型独立空调系统、洁净车间局部补热工位的送风加热场景。从结构设计逻辑来看，该组件采用密集平行铝翅片搭配侧边固定端板的布局，翅片沿空气流动方向垂直排布，最大化拓展空气与加热体的接触换热面积，加热元件的发热段穿接在翅片预设的冲孔内，通过胀接工艺保证发热管与翅片的紧密贴合，消除接触热阻，避免局部过热导致的翅片氧化、加热管寿命衰减问题。

　　侧边的黑色端板承担两个核心作用，一是作为整体结构的安装基准，端板上预留的安装孔可直接与空调机组的风道内壁、机组框架的安装位通过螺栓锁紧，安装边界需匹配机组风道的截面尺寸，安装时需保证翅片间隙与气流方向平行，避免风阻过大导致机组送风量衰减；二是作为加热元件接线端的防护承载结构，发热管的接线端集中布置在端板外侧，可搭配绝缘防护盖实现电气隔离，避免凝露、积尘引发的电气安全隐患。实际选型应用中，这类加热组件的外形尺寸需严格匹配空调机组的内部安装空间，翅片的片距设计直接影响风阻与换热效率，常规舒适性空调场景下片距多控制在2-3mm区间，若应用在含尘量较高的工业送风场景，需适当加大片距避免积尘堵塞，同时端板的材质需选用耐温、

　　防锈的镀锌钢板或不锈钢板材，长期在高温高湿的风道环境下运行不易出现锈蚀脱落。结构设计阶段需重点考量几个工程细节：首先是热胀冷缩的余量预留，加热管在启停过程中会出现长度方向的热形变，端板与加热管的固定位置需预留微量滑移间隙，避免长期热应力导致加热管开裂、翅片变形；其次是翅片的翻边结构设计，穿管位置的翻边高度需保持一致，既可以保证相邻翅片的间距均匀，也能增大与加热管的接触面积，提升换热效率；另外组件的整体迎风面需做平整处理，安装后与风道内壁的缝隙需做密封处理，避免出现气流短路，部分未经加热的冷风从缝隙旁通导致送风温度不达标。从气流组织的角度来看，空气横向冲刷翅片表面时，密集的翅片会切割气流形成微小湍流，破坏翅片表面的边界层，

　　提升换热系数，相比裸露的加热管结构，相同加热功率下该结构的体积可以缩小40%以上，风阻也能控制在机组风机的余压覆盖范围内，不会额外增加风机的负载。在不同的应用场景下，该结构的参数调整逻辑也有区别：用于低温环境下的空调启动预热场景时，需加大加热管的功率密度，同时在翅片表面做亲水涂层处理，避免化霜阶段产生的冷凝水在翅片间搭桥堵塞风道；用于洁净空调场景时，翅片需采用光滑无毛刺的整平工艺，减少积尘附着的点位，同时端板需做圆弧倒角处理，避免安装过程中划伤高效过滤器的密封胶条。安装边界方面，该组件的接线侧需预留不小于100mm的操作空间，方便后期接线维护与绝缘检测，组件与机组内其他塑料、保温部件的距离需满足耐热距离要求，避免长期高温烘烤导致保温材料变形、产生异味。整个结构没有多余的冗余设计，所有部件都服务于提升换热效率、保证安装可靠性、降低运行风阻这几个核心工程目标，建模过程中需严格控制翅片的阵列间距、穿管孔的同轴度、端板安装孔的位置公差，若公差过大，实际生产装配时会出现加热管穿装困难、翅片歪斜、安装孔位错位无法装配的问题，这类细节也是三维结构设计阶段需要反复校核的核心点，直接决定了后续量产的装配效率与成品一致性。
