SKF6207Z带座轴承装配结构三维设计

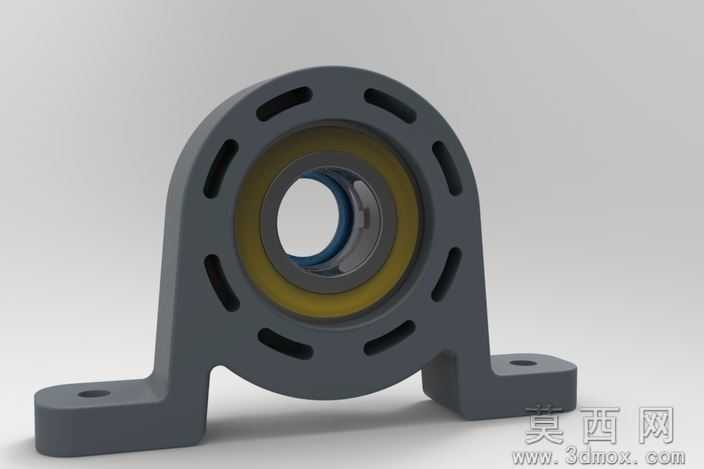

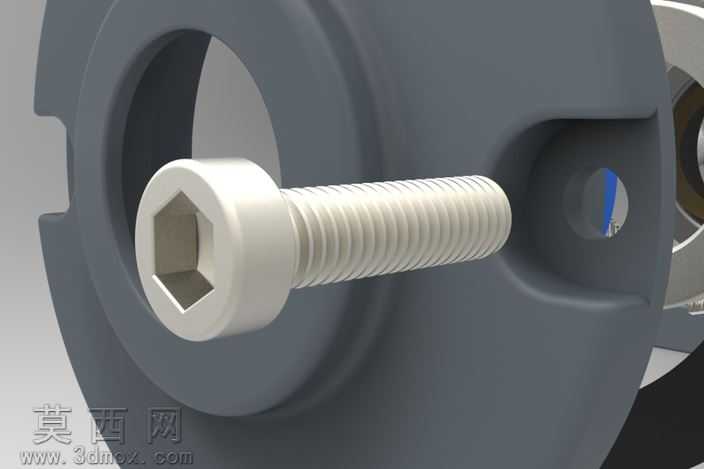

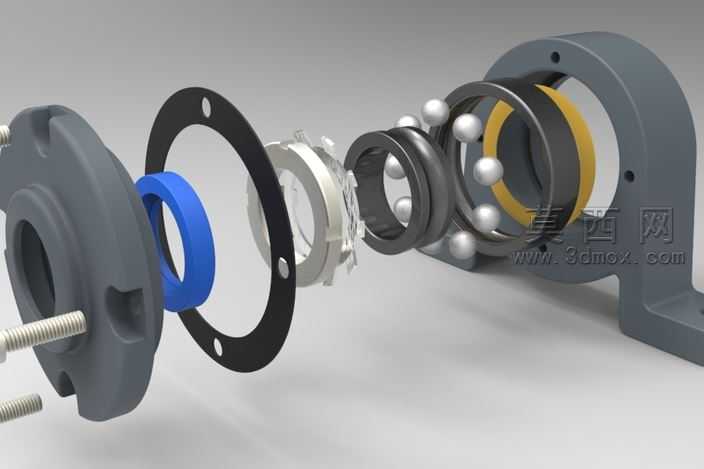

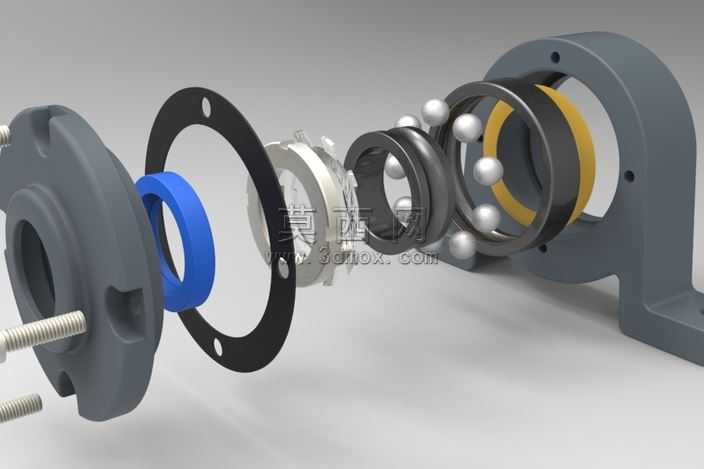

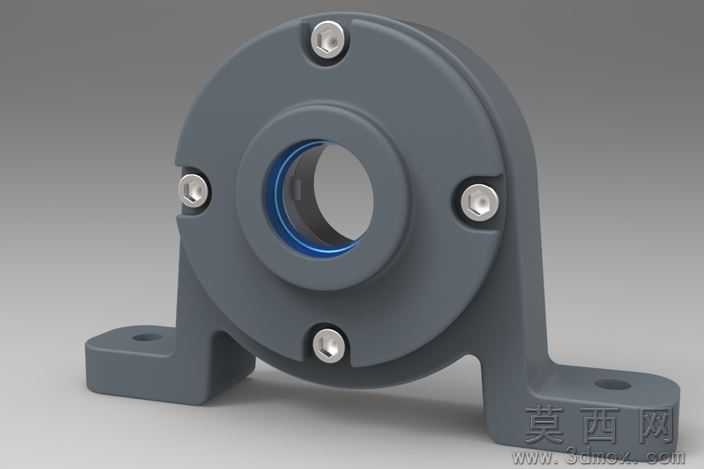

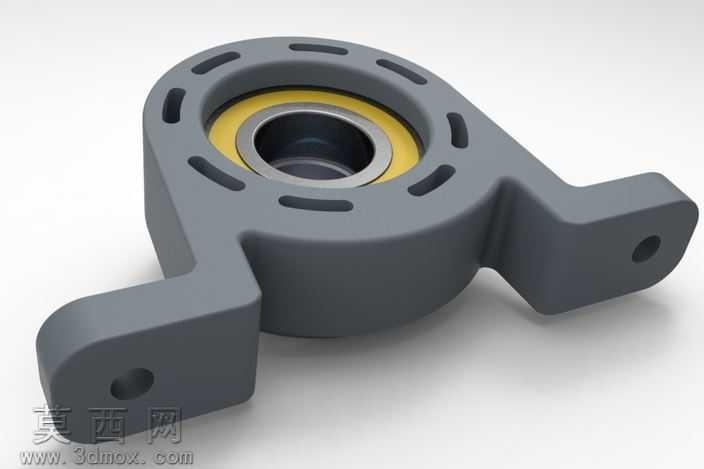

本作品为SKF6207Z带座轴承的三维建模设计，采用Pro/Engineer Wildfire5.0完成全参数化建模与渲染工作，完整还原了立式带座轴承的装配结构与外观细节。建模过程中首先梳理产品的装配逻辑，将整体结构拆分为轴承座基体、内嵌深沟球轴承、紧固螺钉三个核心组成部分，针对每个零件单独建立参数化特征：轴承座基体部分先绘制底部安装脚的二维草绘，通过拉伸特征生成带安装孔的支撑底座，再通过旋转特征生成中部的轴承容纳腔体，腔体与轴承外圈采用过渡配合的尺寸设计，保证装配后的同轴度要求；在轴承座腔体的周向均匀布置四个内螺纹孔，用于安装紧固螺钉实现轴承外圈的轴向定位，建模时严格遵循螺纹的标准牙型参数，通过螺旋扫描特征生成真实的螺纹牙结构，避免简化螺纹带来的装配误差。内嵌的SKF6207Z深沟球轴承部分，按照标准轴承的尺寸参数分别建立内圈、外圈、滚动体、密封圈的独立特征，滚动体采用环形阵列的方式均匀布置在内外圈的滚道之间，密封圈与内外圈的配合间隙按照实际密封结构设计，还原轴承的密封防护结构。材质与渲染阶段，为轴承座基体赋予哑光深灰铸铁材质，调整材质的粗糙度参数模拟铸铁件的磨砂质感，为紧固螺钉赋予亮面金属材质，添加轻微的环境反射效果突出金属零件的加工质感，为轴承的密封圈赋予深蓝色橡胶材质，与金属零件形成清晰的视觉区分，渲染时采用柔和的侧方打光方案，避免强光造成的材质过曝问题，同时添加柔和的环境阴影提升模型的立体感。设计过程中充分考虑了带座轴承的实际使用场景，底部两个安装脚的安装孔位置、孔径尺寸均按照标准安装规范设计，保证模型可直接用于虚拟装配、机构运动仿真等场景，所有特征均保留完整的参数化建模历史，可根据实际需求调整轴承型号、安装尺寸等参数，快速衍生出不同规格的带座轴承模型，整体模型的装配关系完全符合实际机械装配要求，无干涉、无特征错误，结构细节还原度高，可用于机械设计教学、产品展示、虚拟样机搭建等多种用途。
