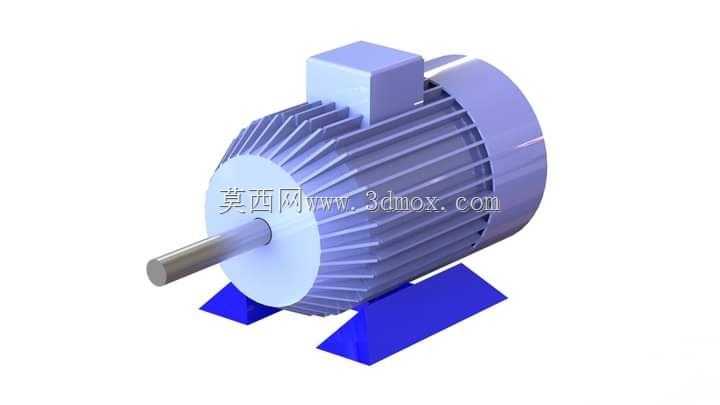

水泵驱动用异步电动机结构三维造型

　　这款配套水泵本体的驱动电动机，是离心泵、管道泵等通用给排水、流体输送设备的核心动力源，在民用供水、工业循环水系统、暖通空调水循环、小型农田灌溉等场景中应用广泛，负责将电能转化为旋转机械能，通过轴伸端的联轴器或直连结构带动水泵叶轮旋转，实现流体的增压与输送。从结构拆分来看，整机由转子、定子、散热翅片、机身机座、接线盒五个核心部分组成，各部分的设计完全围绕水泵配套的运行工况做适配。首先说安装边界，机座采用底脚式安装结构，两个对称分布的安装脚预留了标准螺栓过孔，安装孔的中心距、轴伸高度都匹配常规IS型、ISG型水泵的对接尺寸，不需要额外做转接支架就能直接装配，轴伸端采用标准圆柱形轴伸，带键槽设计，可直接匹配水泵叶轮的传动连接，

　　同轴度公差控制在0.02mm以内，避免运行时出现偏磨、振动超标的问题。定子部分作为电机的磁路核心，采用叠压硅钢片结构，内嵌漆包线绕组，设计时充分考虑水泵长期连续运行的散热需求，定子铁芯与机身外壳采用过盈配合，保证热量能快速传导到外壳表面。机身外壳的外圆周均匀分布轴向散热翅片，翅片的高度、间距经过热仿真校核，在电机自然风冷的工况下，能保证额定负载运行时绕组温升控制在绝缘等级允许的范围内，即使在泵房相对密闭、通风条件一般的环境下，也不会出现过热降额的问题。转子部分采用鼠笼式铸铝转子，经过动平衡校正，平衡精度达到G2.5级，适配水泵运行时转速稳定、振动小的要求，避免因转子不平衡导致水泵机封磨损、管路共振的问题。

　　顶部的接线盒采用独立腔体设计，接线端子与机身内部做密封隔离，能防止泵房内的水汽、喷淋水侵入接线端造成短路，接线腔预留了标准电缆格兰头安装位，方便现场布线时做密封处理。设计过程中，优先考虑了水泵配套场景的维护便捷性，端盖与机身采用止口定位加螺栓紧固的结构，拆卸端盖就能直接抽出转子，不需要额外拆卸散热翅片或者安装脚，日常更换轴承、清理绕组积尘时操作空间充足。整机的外形尺寸做了紧凑化处理，轴向长度比通用同功率电机缩短8%左右，适配水泵机组紧凑安装的需求，尤其是在一体化泵房、成套供水设备的集成安装场景中，能减少整体机组的占地空间。另外，机座的底脚做了加强筋设计，能承受水泵运行时的管路反作用力，不会因为管路拉扯导致电机安装移位，

　　保证轴系对中精度长期稳定。从建模逻辑来看，整个模型采用自顶向下的设计思路，先确定轴伸中心高、安装孔位这些与水泵对接的关键基准尺寸，再依次拆分定子、转子、外壳、端盖、接线盒的子零件，各零件之间的配合间隙完全按照实际加工公差设定，比如端盖与轴承室的配合、转子与定子的气隙宽度，都符合中小型三相异步电动机的设计规范，能直接用于结构干涉检查、安装模拟、教学演示等场景，也可以作为水泵成套设备三维总装时的驱动端标准件调用，不需要再重复建模。
