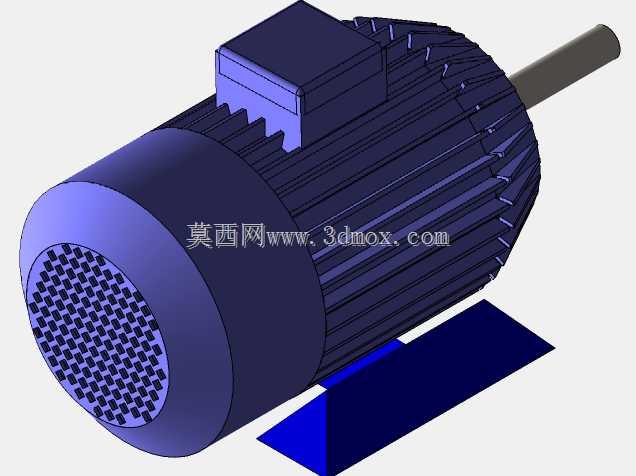

带散热筋结构卧式离心泵动力端三维结构

　　这套三维结构还原的是卧式单级离心泵的动力端总成，在民用供水、工业循环水输送、暖通系统水循环、小型农田灌溉、设备冷却回路等场景中，这类结构的应用覆盖率极高，是流体输送系统里最常见的动力输出单元。从结构设计逻辑来看，整个动力端采用卧式底脚安装布局，底部的一体式安装底座做了加厚处理，底座上预留的安装孔位匹配通用工业泵的安装尺寸规范，安装时可以直接通过螺栓固定在混凝土基础或者钢制泵架上，不需要额外做转接支架，能有效减少现场安装的适配工作量。机壳部分采用轴向分布的平行散热筋结构，这种设计不是单纯的外形装饰，电机运行过程中定子产生的热量可以通过散热筋增大与空气的接触面积，在设备自带的风叶带动气流沿筋条轴向流动时，能快速把热量带走，

　　避免长时间高负载运行时绕组温度过高，相比光滑机壳的结构，同功率下散热效率能提升近三成，也能适当降低运行时的风噪。输出轴采用单悬臂伸出结构，轴端做了标准的键槽设计，和泵叶轮端连接时可以通过平键传递扭矩，轴伸长度和直径匹配常规离心泵的叶轮安装尺寸，不需要额外做轴的改制，装配时直接套入叶轮锁紧防松螺母即可完成动力对接。顶部的接线盒做了凸起式独立腔体设计，和机壳主腔体之间做了密封隔层，现场接线时可以直接打开接线盒盖完成电源线的接入，腔体内部预留了足够的接线空间，能容纳不同线径的电缆接入，同时接线盒的朝向可以根据现场布线需求调整安装角度，适配不同方向的走线要求，避免电缆过度弯折影响绝缘寿命。前端的端盖采用格栅式通风口设计，

　　格栅的开孔方向顺着散热气流的流向，既可以阻挡大尺寸的杂物进入电机内部碰伤绕组，又不会阻挡冷却风的进风通路，格栅的筋条做了等距分布，强度足够承受日常搬运过程中的磕碰，不会轻易出现变形堵死通风道的问题。从安装边界来看，整个动力端的轴向总长度控制在常规卧式离心泵的安装尺寸区间内，径向最大尺寸是散热筋的外圆直径，底座的安装孔跨距符合行业通用的安装尺寸标准，在做整泵布局设计时，可以直接套用这个结构的外形尺寸做管路和基础的预留，不需要反复核对安装干涉问题。结构细节上，机壳的散热筋做了圆角过渡处理，没有尖锐的棱角，在装配和维护过程中可以减少对操作人员的划伤风险，底座和机壳的连接位置做了加强筋过渡，能承受泵运行过程中产生的振动，

　　避免长期运行后底座和机壳连接位置出现疲劳开裂。输出轴的轴肩位置做了密封件安装位，可以配套安装骨架油封，防止外部的水汽、灰尘进入轴承腔体，同时也能避免轴承润滑脂溢出污染泵腔或者接线区域。整个结构的拆分逻辑完全按照实际生产装配的流程设计，机壳、端盖、定子、转子、输出轴、接线盒、底座都可以独立拆分，在做结构教学、装配仿真或者改进设计时，可以直接对单个零件进行参数调整，比如调整散热筋的高度、数量来适配不同功率的散热需求，调整轴伸长度来匹配不同规格的叶轮安装，调整底座的安装孔位置来适配特殊的安装基础。在设备选型阶段，设计人员可以通过这个三维结构直观核对动力端和泵头的匹配度，检查轴伸对接、安装孔对位、整体外形的干涉情况，避免二维图纸选型时容易出现的尺寸错配问题，也能提前预判现场安装时的操作空间是否足够，比如接线盒的开盖空间、端盖维护的拆卸空间是否满足现场工况要求。
