紧凑型离心式流体输送泵结构设计

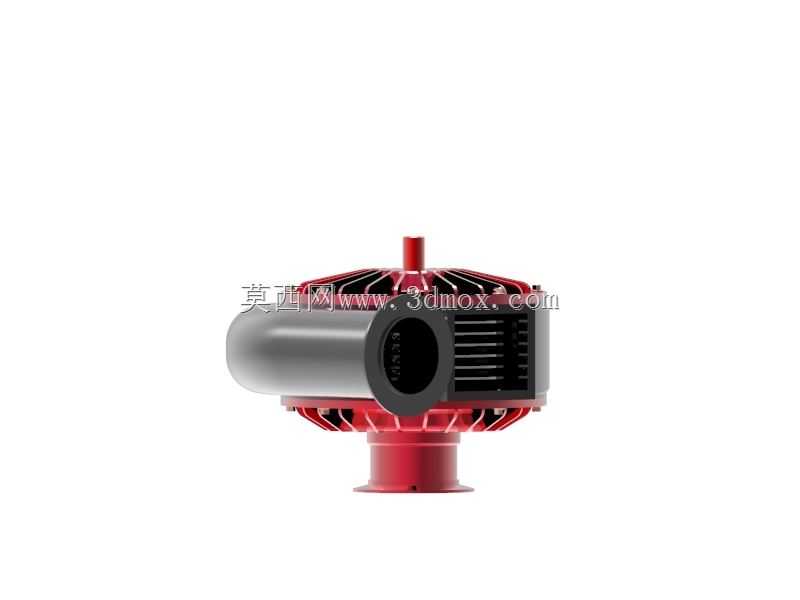

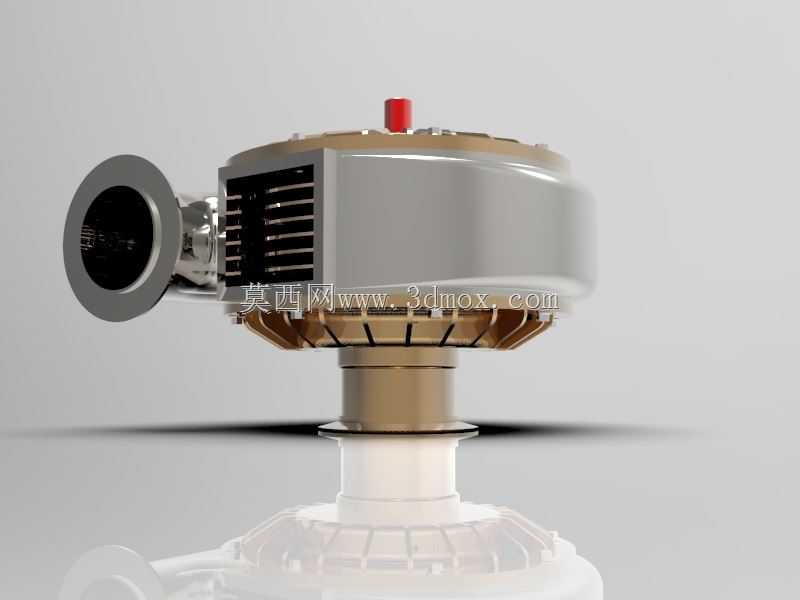

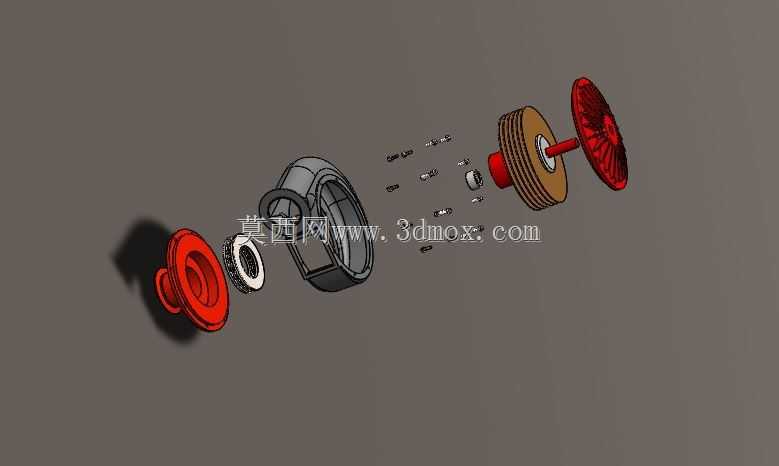

　　这款离心式流体输送设备的结构设计，首先围绕小空间安装场景的适配需求展开，在做整体构型时，优先考虑了桌面级小型流体回路、实验台流体循环、小型冷却系统这类安装空间局促的使用场景，没有沿用传统工业离心泵的分体式电机加泵腔的外挂结构，而是将动力驱动部分、叶轮增压腔、进出流道做了同轴集成设计，整体外轮廓趋近于扁圆柱形态，侧向切向布置的出口流道做了圆弧过渡处理，能最大程度减少流体在腔体内的转向压损，同时避免安装时与周边管路、支架产生干涉。从功能实现逻辑来看，这款泵的核心做功部件采用了开式径向叶轮设计，叶轮叶片做了等弧度曲面修型，流体从中心轴向区域进入叶轮腔后，会在高速旋转的叶片带动下获得离心动能，顺着叶片间的流道向周侧扩散，

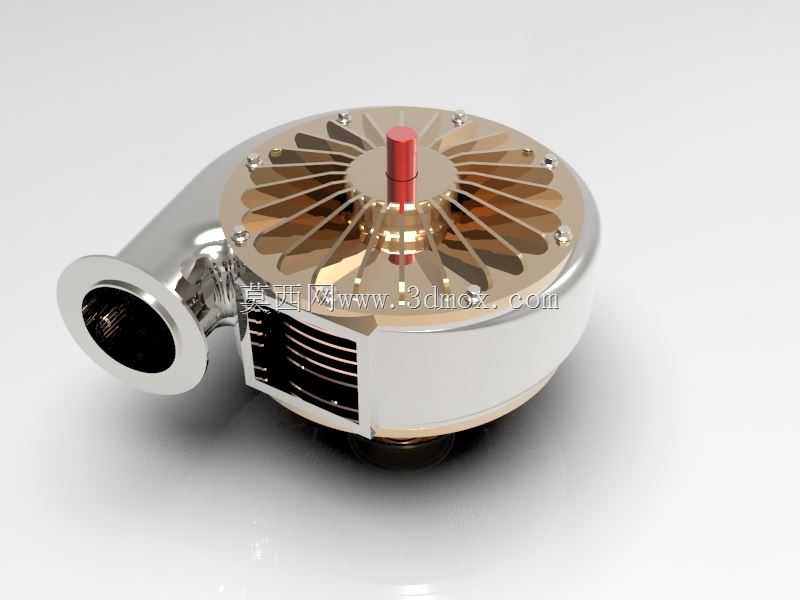

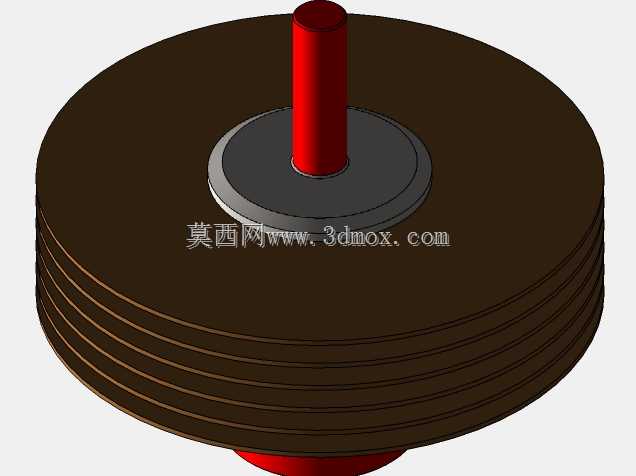

　　最终汇入蜗壳结构的集流腔，从侧向出口稳定输出，这种叶轮构型对于输送低粘度的清洁流体适配性较好，不容易在叶片间隙残留杂质，日常维护时拆解清理的难度也更低。在结构细节的处理上，泵体上盖做了放射状的散热格栅结构，这部分设计并非单纯的外观造型，而是考虑到集成式驱动组件长时间运行的散热需求，格栅的间隙宽度经过匹配计算，既能保证足够的空气流通面积带走驱动部分的工作热量，又能避免大尺寸杂物进入泵体内部影响叶轮运转；中心位置的轴端做了凸起的定位结构，方便装配时快速对准叶轮与驱动轴的同轴度，减少装配过程中的偏心误差，降低运行时的振动与轴封磨损风险。进出接口采用了标准快接法兰结构，接口的端面做了密封槽预留，

　　安装时只需匹配对应规格的密封圈即可完成管路连接，不需要额外做焊接或者螺纹攻丝处理，能大幅缩短现场安装的工时，接口的通径尺寸与泵体的额定流量做了匹配设计，不会出现通径过小导致的入口流阻过大、气蚀风险升高的问题。安装边界方面，这款泵的底部预留了三个均布的安装固定孔位，孔位的中心距按照通用小型流体设备的安装标准做了统一设计，既可以直接固定在水平安装台面上，也可以搭配专用支架做壁挂或者立式安装，整体安装高度控制在较低区间，就算是在层间距较小的设备夹层内也能顺利布置；泵体的最大外径尺寸经过优化，在保证叶轮做功直径满足流量扬程要求的前提下，尽可能压缩了径向尺寸，多台泵并排布置时不会出现空间冲突。在设计思路的落地过程中，

　　还特意考虑了运行时的受力平衡问题，叶轮的周向质量分布做了对称处理，泵腔的蜗壳型线按照等环量流道设计，能让流体在腔室内的压力分布更均匀，减少运行时的径向力不平衡问题，从而降低轴承的负载，延长设备的连续运行寿命；轴封位置采用了非接触式的间隙密封结构，配合泵腔内部的压力平衡孔设计，能在不增加密封件摩擦阻力的前提下，减少流体沿轴端的泄漏量，兼顾了运行效率与密封可靠性。实际应用中，这款泵可以适配小型冷却循环系统、实验室流体输送回路、小型水处理设备的增压供水、小型设备的散热循环等多个场景，对于流量要求不高但需要稳定输出压力、安装空间有限的使用场景适配性极强，整体结构没有冗余的外挂部件，集成度高，装配工序简单，零部件的通用化程度较高，后期更换易损件的成本也相对更低。做三维结构设计时，所有的配合面都预留了合理的公差带，转动部件与固定腔体之间的间隙经过反复校核，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致容积效率下降，每一处的倒角、圆角处理都兼顾了流体流动特性与结构加工工艺性，不存在无法加工或者装配干涉的结构死角。
