气动金属板材切割设备结构设计

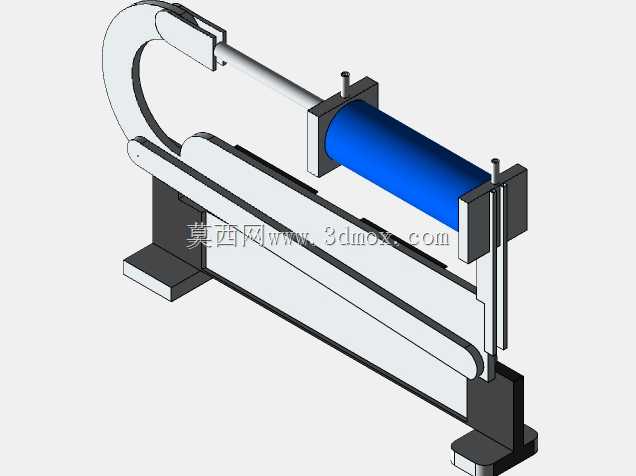

　　在钣金加工、小型五金件裁切的生产场景里，这类气动驱动的裁切设备往往承担着小批量、定长薄板的快速裁切任务，相比大型液压剪板机，它的部署更灵活，不需要复杂的液压站配套，接入车间常规压缩空气管路即可投入使用，适合集成在小型生产线的裁切工位，或是作为独立工位完成零散板材的修边、定尺切断作业。从结构布局来看，整套设备采用C型开式机架设计，这种机架结构的优势在于操作开口大，操作人员可以从三个方向送料，适配不同长度的板材进料需求，机架的支撑底座采用分体式支脚结构，安装时可以通过支脚的调节螺栓找平设备，保证裁切工位的水平度，避免因机架倾斜导致的裁切断面倾斜、刃口偏磨问题。设备的动力核心为横向布置的标准气缸，

　　气缸缸体通过两侧的立式安装板固定在机架上部的横梁位置，气缸活塞杆的伸出端直接连接裁切动刀座，这种直连驱动的设计省去了中间的传动连杆结构，动力传递路径短，响应速度快，压缩空气通入气缸无杆腔时，活塞杆带动动刀座沿垂直导向结构下行，配合固定在机架下部工作台面的定刀完成剪切动作，气缸回程时依靠有杆腔进气带动刀座复位，整个动作循环可以通过配套的气动电磁阀控制，接入脚踏开关即可实现单人手动操作，也可以接入生产线的PLC信号实现自动触发裁切。导向结构采用双侧直线导轨副布置在动刀座的两端，保证动刀下行过程中全程保持水平，刃口间隙可以通过导轨侧的调节螺钉进行微调，针对不同厚度的金属板材，调整合适的刃口间隙能够有效避免裁切时出现毛刺、扯料问题，

　　常规适配的裁切板材厚度在0.1-1mm之间的冷轧钢板、铝板等常用钣金材料，裁切宽度受限于气缸行程与机架开口尺寸，适合窄幅板材的连续裁切作业。工作台面采用平整的钢板加工而成，台面上可以根据生产需求加装定位挡块，实现定长尺寸的快速裁切，不需要每次进料都进行尺寸测量，能够大幅提升重复裁切的作业效率。从设计思路上，这套设备优先考虑了车间场景的易用性，所有结构件都采用常见的标准型材与板材焊接、机加工成型，没有特殊的定制异型零件，后期维护时易损件的更换成本低，气缸、导轨、密封件都可以直接采购标准件替换，不需要专门定制配件。安装边界方面，设备整体的占地面积不足0.5平方米，不需要做专门的设备基础，放置在常规的车间工作台面上即可固定使用，

　　压缩空气接口采用常规的快插接头，接入0.5-0.7MPa的车间压缩空气管网就能满足工作压力需求，不需要额外配置增压设备。在实际使用中，这类设备相比电动剪切设备，动作过程的噪音更低，气动元件的过载保护性更好，当出现卡料问题时，气缸会自动泄压，不会出现电机堵转烧毁的问题，安全性能更适合小型加工车间的使用场景。裁切刀的刃口采用合金工具钢淬火处理，硬度达到HRC55-60，长期使用磨损后可以拆卸下来进行刃磨，重复使用，降低长期使用的耗材成本。设备的C型机架开口高度预留了足够的操作空间，除了平直板材的裁切，也可以适配带简单折弯结构的半成品件的边缘裁切作业，适用场景更灵活。整个结构的三维建模过程中，所有配合面都预留了合理的安装公差，机架焊接后需要进行时效处理再进行机加工，消除焊接应力避免后期使用过程中机架变形，影响裁切精度。动刀座与导轨的连接采用螺栓锁紧结构，装配时可以调整动刀的安装角度，保证动刀刃口与定刀刃口全程保持平行，裁切时整个刃口同时接触板材，裁切断面平整无台阶。
