工业气动涡流制冷管结构设计

　　在工业现场的局部冷却场景里，涡流管是一种无需额外制冷剂、仅靠压缩空气驱动就能实现冷热分流的核心功能部件，这套三维结构完整还原了涡流管的内部流道与外部装配特征，可直接用于气动冷却系统的选型匹配、安装布局校核以及配套工装的结构设计参考。从实际应用场景来看，这类涡流管常被用在机加工工位的刀具局部冷却、电子元器件焊接后的快速降温、工业检测镜头的防结露吹扫、狭小密闭空间的局部温控等场景，相比传统的冷媒制冷装置，它没有运动磨损部件，不需要定期维护管路密封与冷媒补充，仅需接入常规工业压缩气源就能持续输出低温气流，在有防爆要求、空间受限无法布置大型制冷设备的工位上适配性极强。

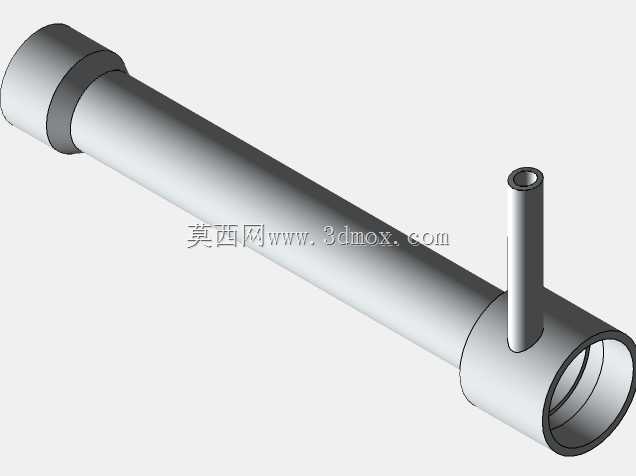

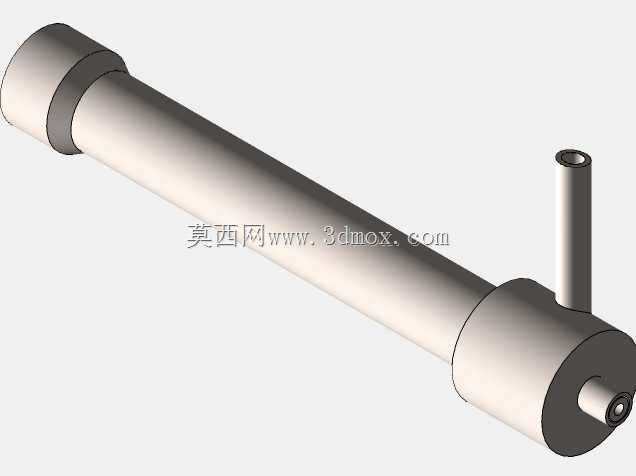

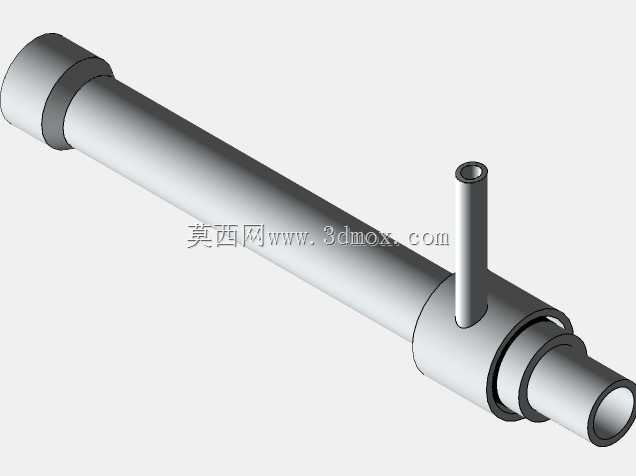

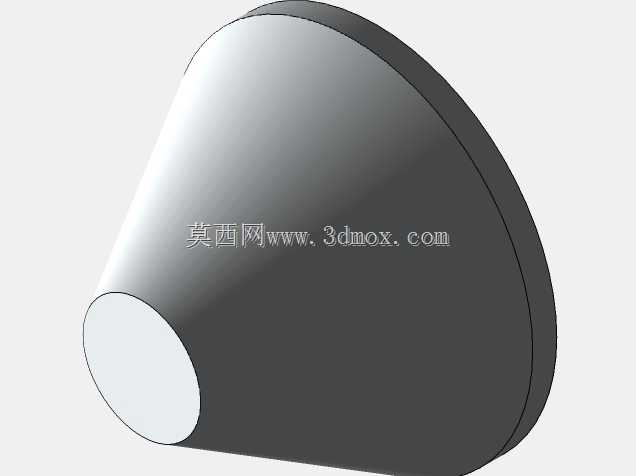

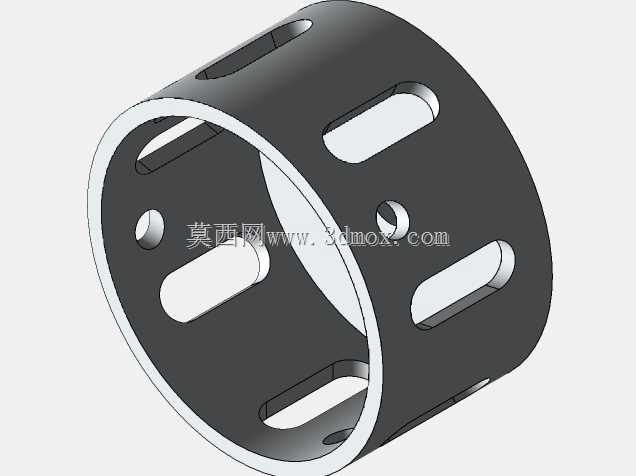

　　从结构设计思路来看，这套涡流管采用同轴长圆柱主体布局，主体为等径直管段，一端为压缩空气接入的进气接口，侧面垂直布置的支管为压缩空气输入口，另一端通过嵌套的环形调节结构实现冷热气流的比例分配，冷气流从主体端部的中心通孔输出，热气流从调节端的环隙排出。建模过程中严格遵循气动元件的流道设计逻辑，进气支管与主体内腔的切向接入角度完全匹配涡流生成的要求，保证压缩空气进入内腔后能形成稳定的高速旋转涡流，通过涡流的能量分离效应，将中心区域的低温气流与外层的高温气流分离开来，避免流道突变造成的压损过大、制冷效率下降问题。

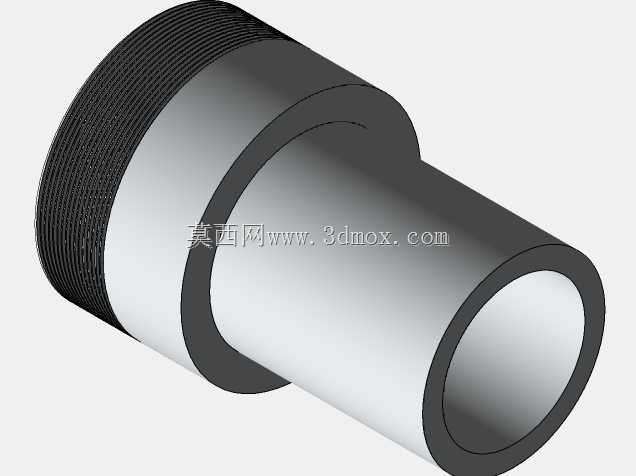

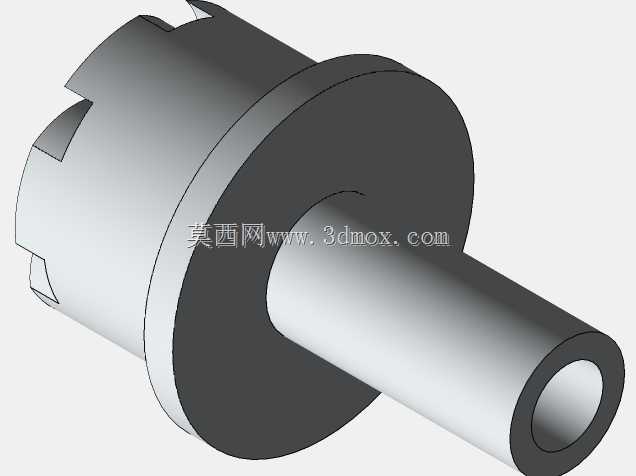

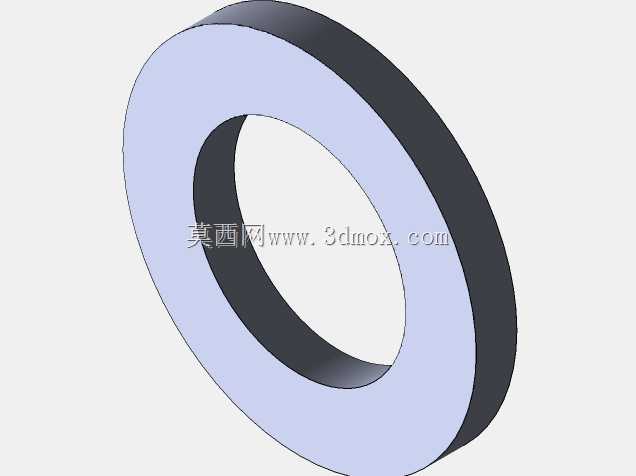

　　外形尺寸与安装边界方面，主体长径比控制在适配常规工业安装的区间，整体外径统一，方便配套标准的管夹、安装支架进行固定，不需要额外定制异形固定件；侧面进气支管的高度控制在不超出主体安装投影的范围，避免在密集排布的气动回路中与相邻管路产生干涉；两端的接口尺寸匹配常规气动快插接头的安装标准，端部的冷气流输出口为标准通孔结构，可直接对接柔性气管将冷气流引导至需要冷却的点位，热端的调节环采用阶梯嵌套结构，旋转调节时不会出现径向窜动，保证冷热流比例调节的线性度，不会出现调节过程中气流突变、温度大幅波动的问题。

　　在功能特性的设计还原上，模型完整呈现了涡流管的各部件装配关系，主体管段与端盖、调节环之间的配合公差按照气动元件的密封要求设置，保证高压气流通过时不会出现旁通泄漏，避免因泄漏导致的制冷效率衰减；所有转角位置都做了适配机加工工艺的圆角处理，没有出现无法加工的尖锐内角，不管是用于3D打印样件验证，还是用于机加工金属件的生产出图，都能直接提取尺寸进行工艺编制。实际选型使用时，可根据现场需要的制冷量、冷气流温度要求，匹配对应的气源压力参数，这套结构的流道尺寸适配常规0.4-0.8MPa的工业压缩气源，在额定气源压力下可稳定输出低于环境温度20-40摄氏度的冷气流，完全满足大多数工业局部冷却的需求。

　　不同于常规的气动接头类零件，涡流管的内部流道精度直接决定制冷效率，建模过程中特意将内腔的涡流生成腔、冷热分离段、冷流引出孔的同轴度做了装配约束还原，避免装配错位导致的涡流紊乱问题；外部结构上没有多余的凸起结构，整体外观简洁，安装时可根据工位空间选择水平或者垂直固定，不会因为安装方向影响内部气流的旋转分离效果，在移动工位的小型冷却装置上也能直接集成使用。
