V型六缸内燃动力装置结构设计

项目分类:发动机 发布时间:2022-02-22 ID:560493
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计
  • V型六缸内燃动力装置结构设计

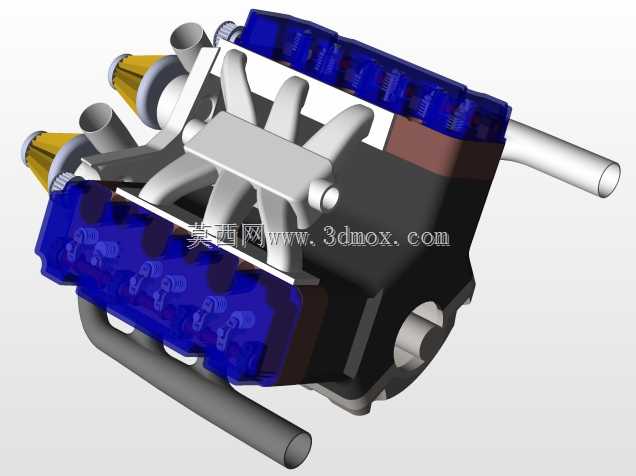

  在乘用车、轻型商用车以及小型通用动力设备的动力匹配场景中,V型六缸动力单元始终是兼顾动力输出平顺性与整机布置紧凑性的核心选择,区别于直列六缸机型的纵向长度占用,V6布局将两列气缸以60度夹角对称排布,能够在更短的机舱纵向空间内实现更大的排量储备,同时抵消一阶与二阶往复惯性力,从结构根源上降低运转过程中的振动传递,这也是很多中高端乘用车型、小型工程作业设备优先选用该构型动力单元的核心原因。从实际使用场景来看,这类动力单元既可以作为前置后驱车型的前舱动力源,也能适配中置布局的运动型设备,紧凑的结构尺寸给传动系统、散热系统、进排气系统的周边布置留出了充足的调整空间,不会因为动力单元的体积过大挤压乘员舱或者作业机构的安装位置。

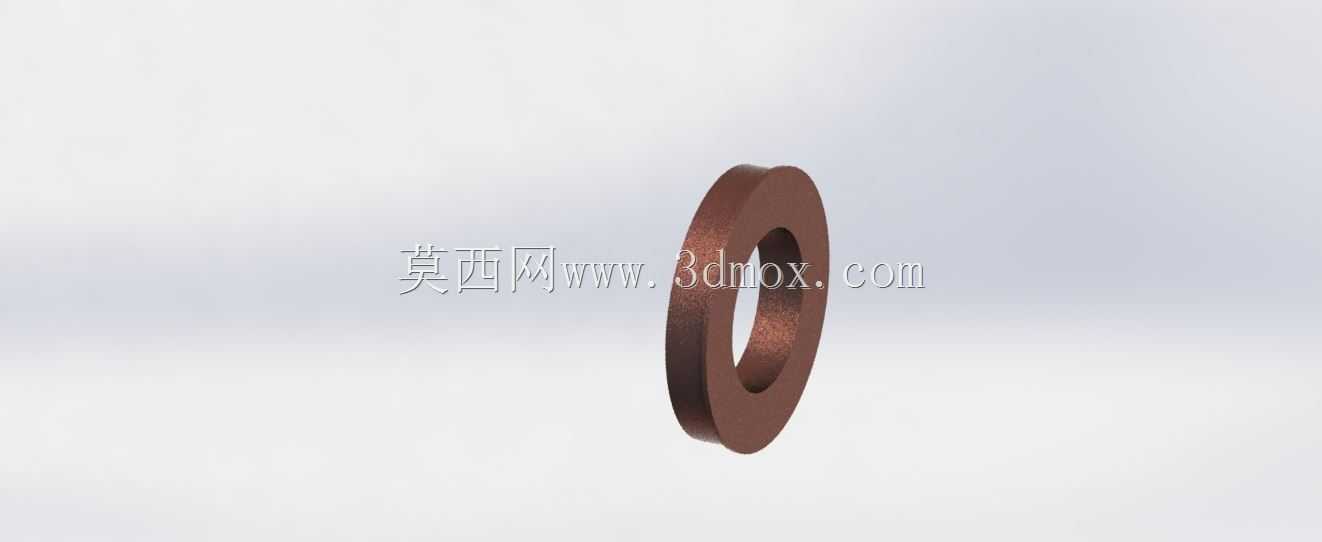

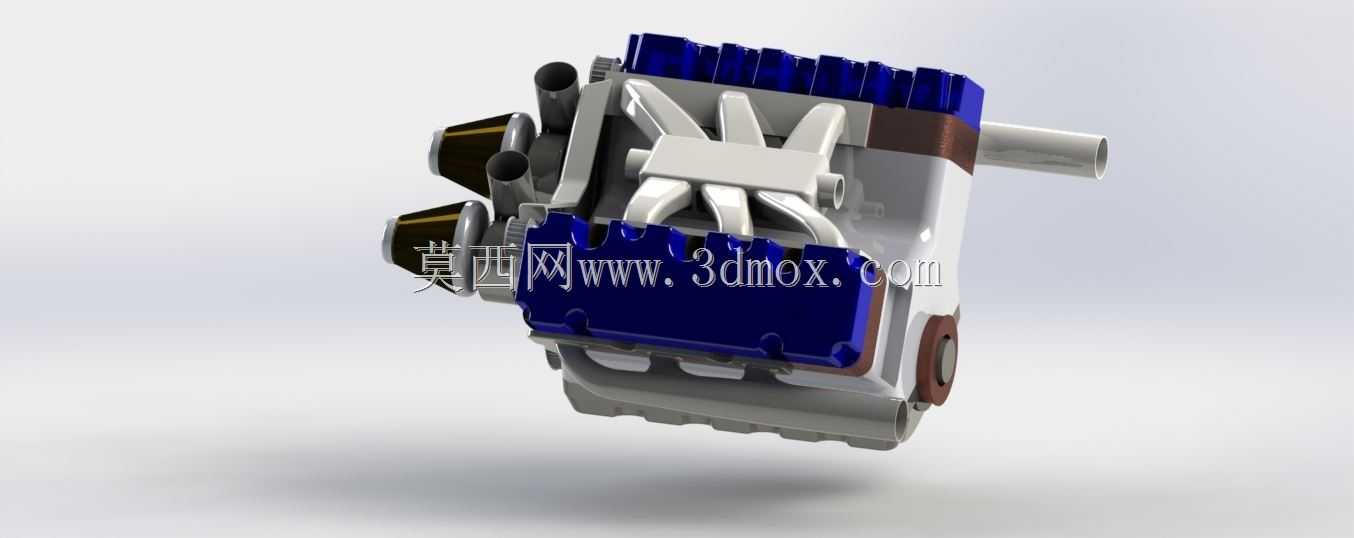

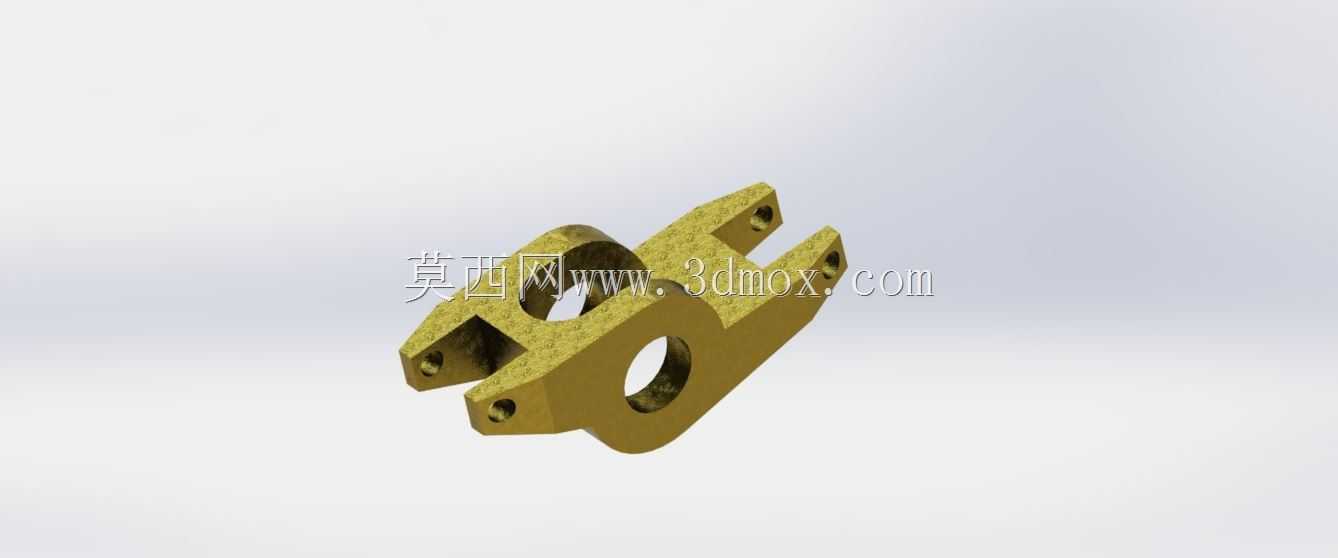

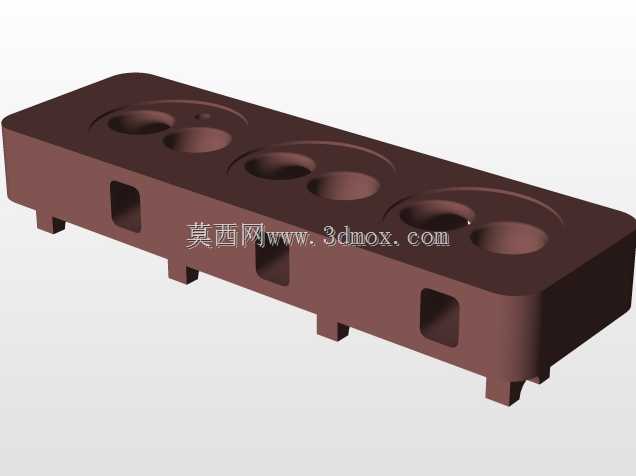

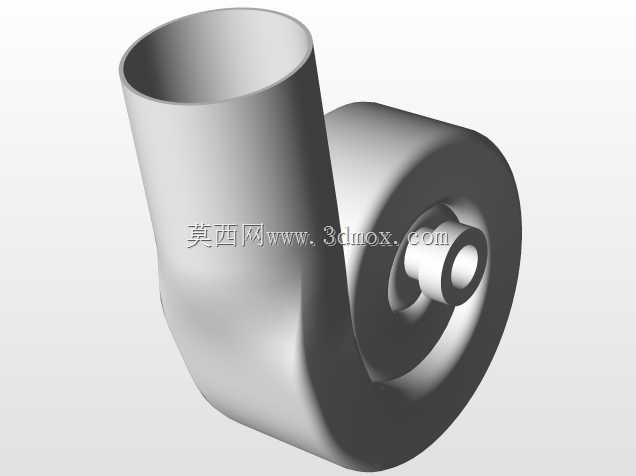

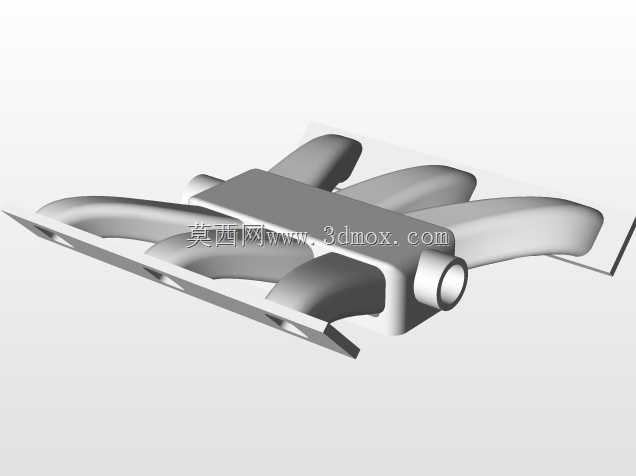

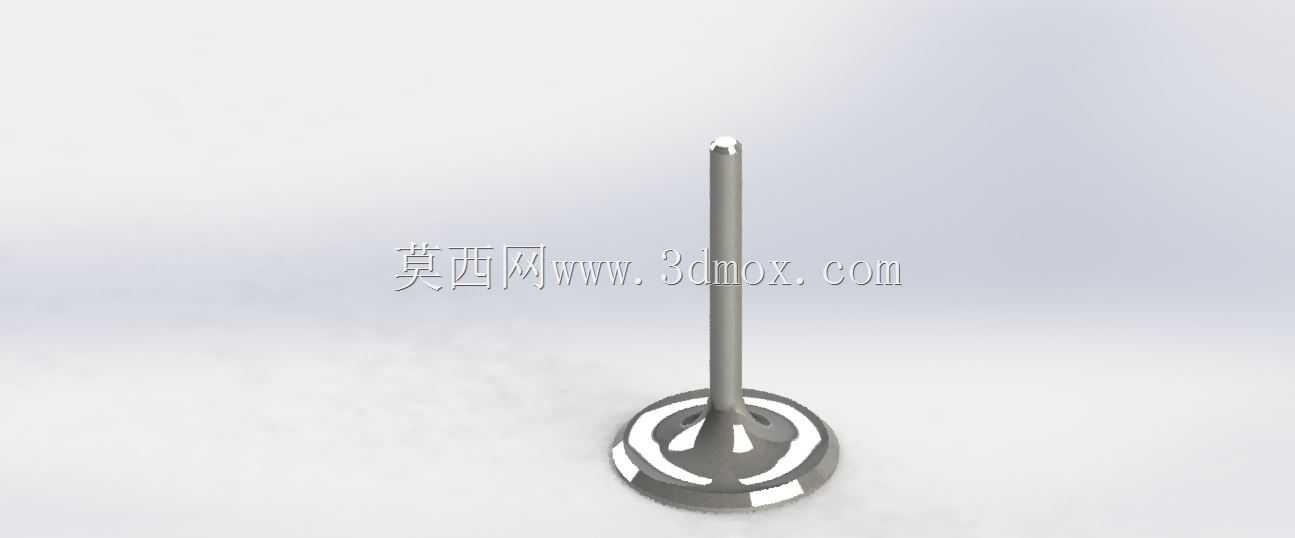

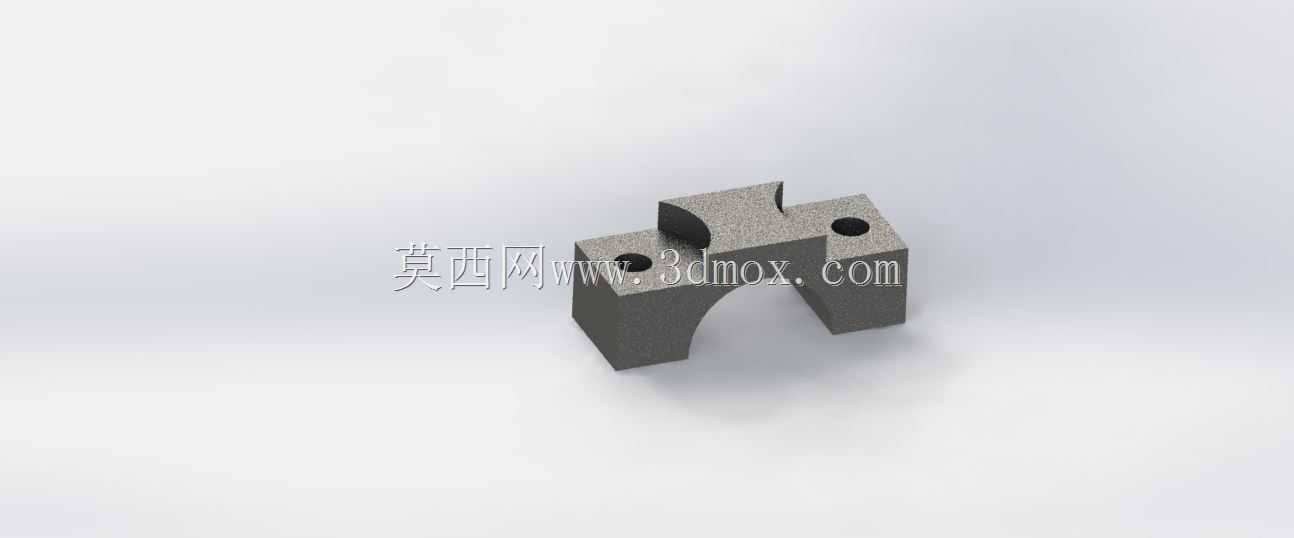

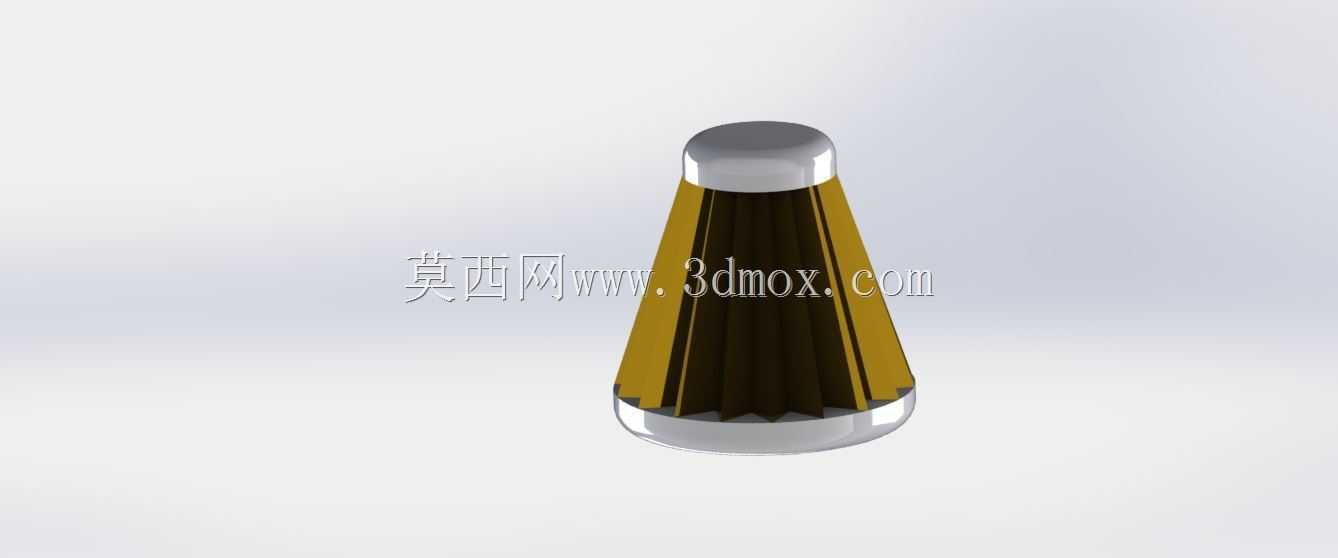

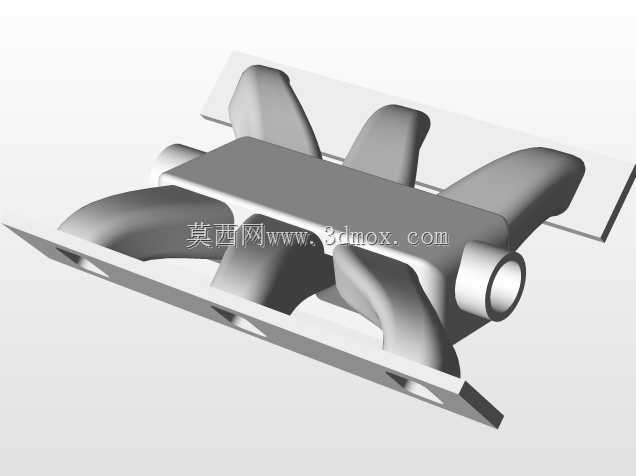

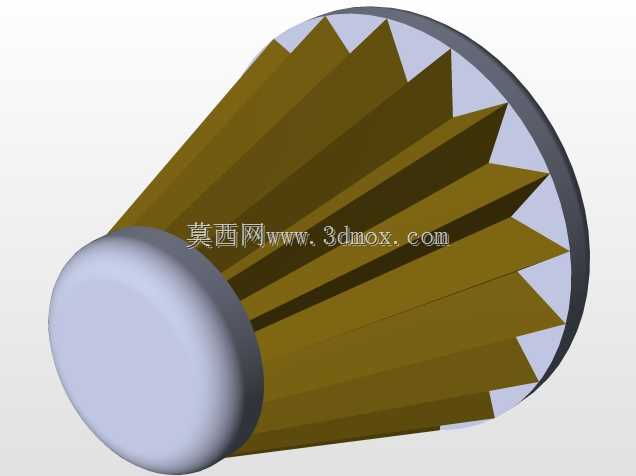

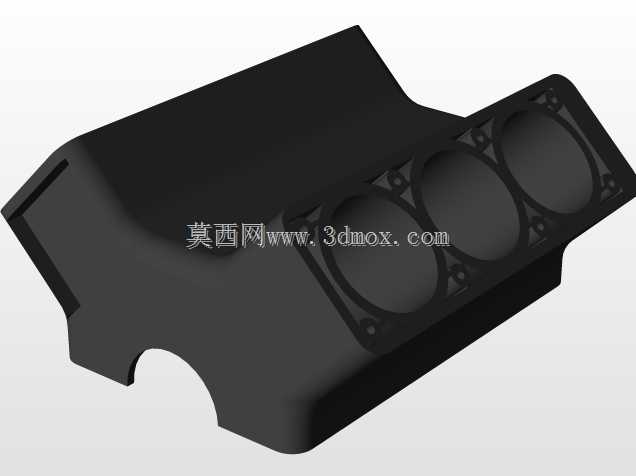

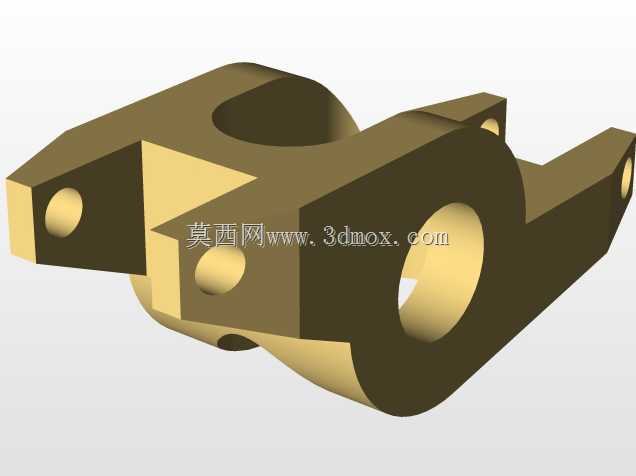

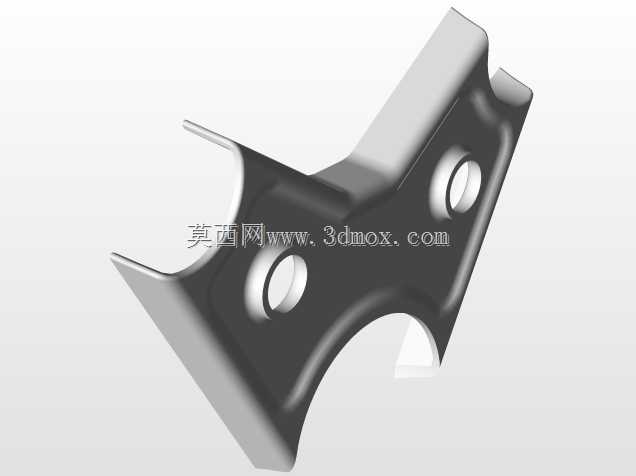

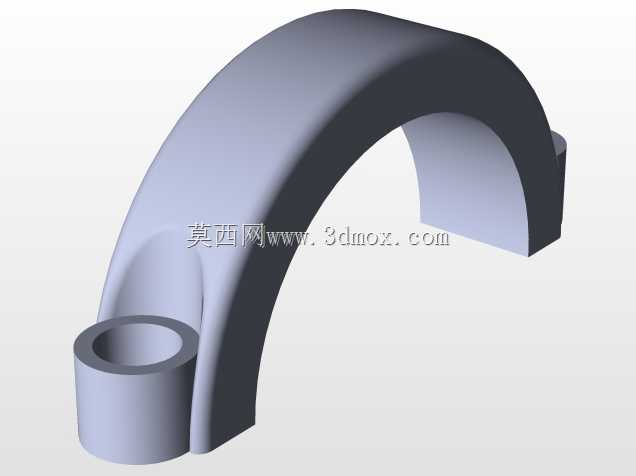

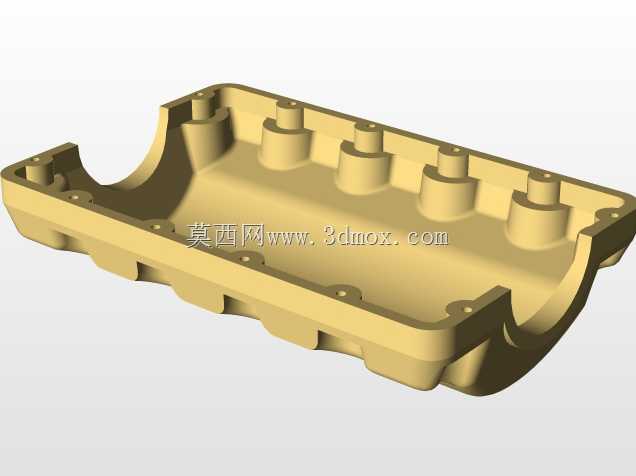

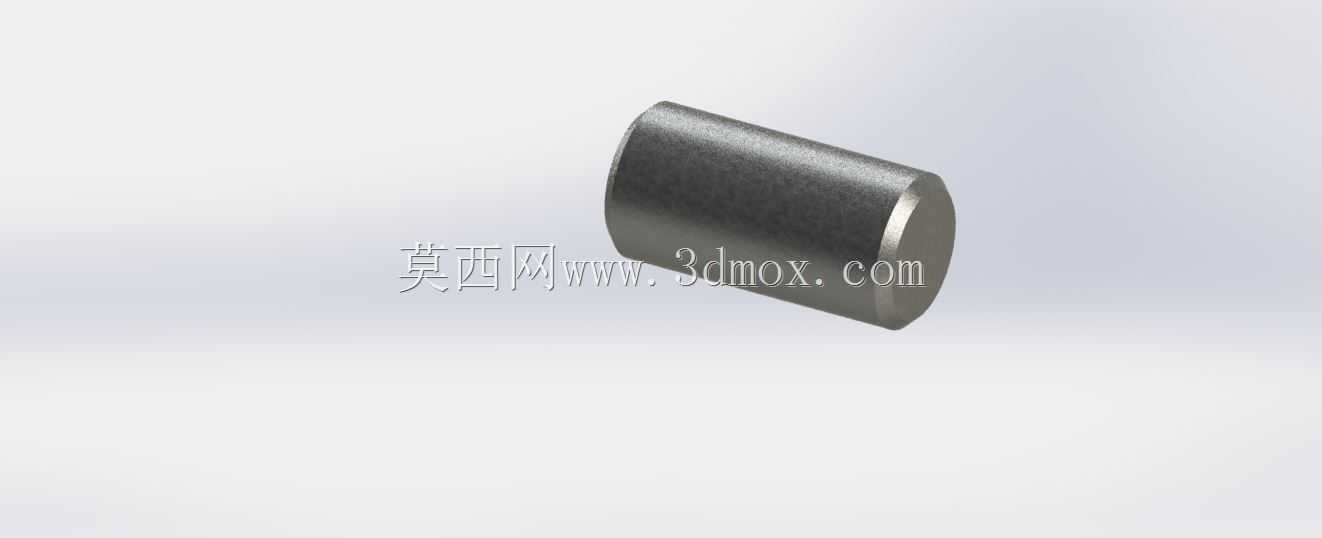

  从结构设计的逻辑来看,这款V6动力单元的建模过程完全遵循实际量产机型的工程边界,首先确定的是曲轴的回转中心与两列气缸的夹角基准,60度的夹角选择是经过多轮动力学验证的最优值,既能够保证两列排气歧管的布置空间,又能让整机的宽度控制在合理范围内,避免过宽的机体影响前舱的轮距匹配或者转向机构的运动干涉。缸体部分采用了分体式的主轴承座设计,建模时特意还原了主轴承盖的定位止口结构,这部分结构在实际装配中能够保证曲轴安装的同轴度,避免长期运转过程中出现轴瓦偏磨的问题;缸盖部分集成了进排气道的布置走向,每列气缸的三个进气道通过统一的进气歧管腔体连通,模型中还原的白色进气歧管支架,实际作用是固定进气谐振腔,避免进气脉冲导致的管路振动疲劳。

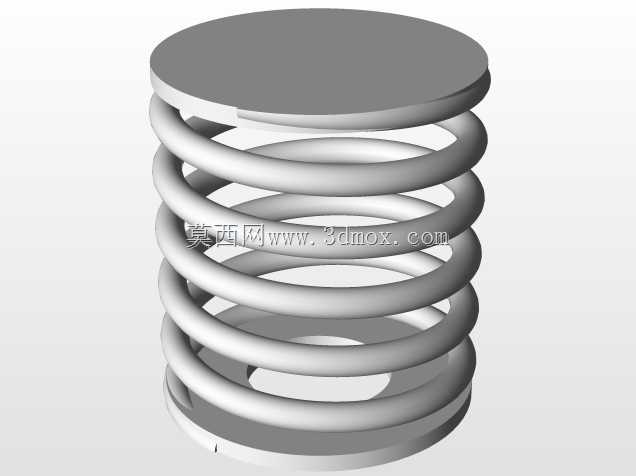

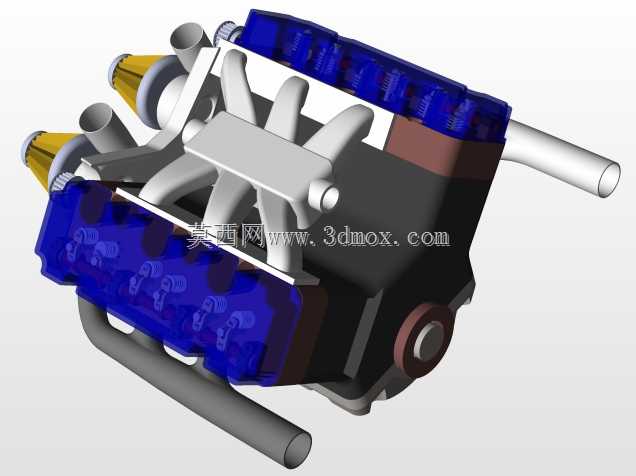

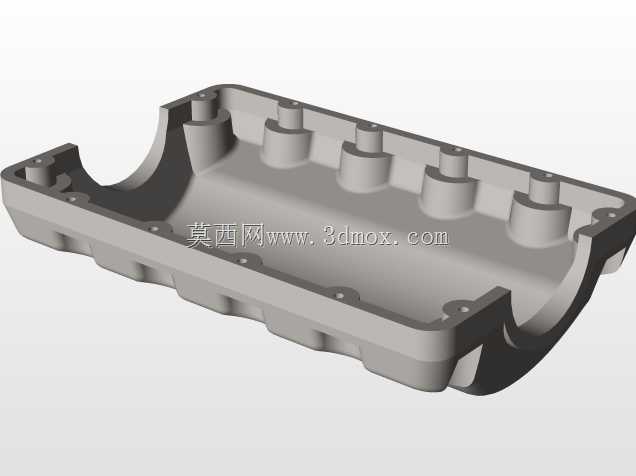

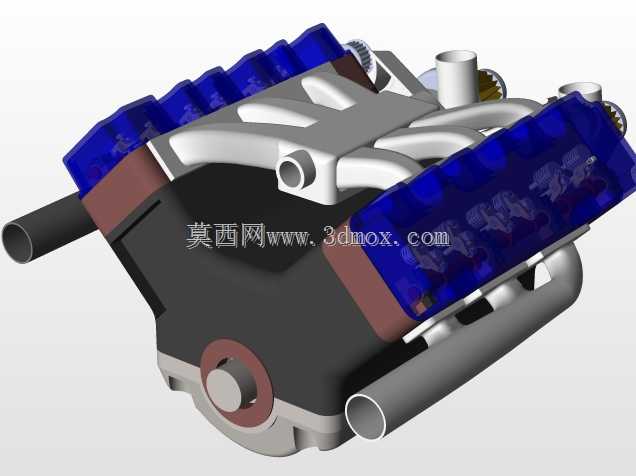

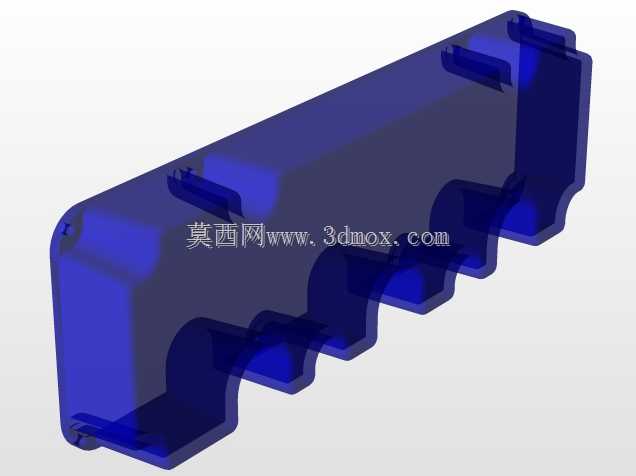

  进排气系统的布置上,两侧的排气出口采用了侧置布局,对应实车上排气歧管连接三元催化器的安装位置,模型中预留的排气法兰安装面完全按照通用接口尺寸设计,周边留出了足够的螺栓拆装空间,不会出现工具无法伸入拧紧的问题;冷却系统的水道在缸体与缸盖内部形成连通回路,模型外侧的蓝色装饰盖板实际是缸盖上部的气门室罩装饰件,同时也预留了点火线圈的安装位,每缸对应一个独立的点火线圈安装孔位,位置精度控制在0.1mm以内,保证装配时点火线圈能够顺利插入气门室罩的密封圈孔位,避免出现密封不严导致的机油渗漏问题。

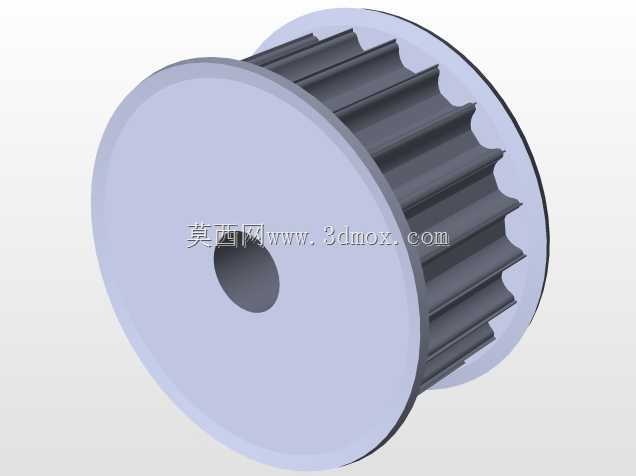

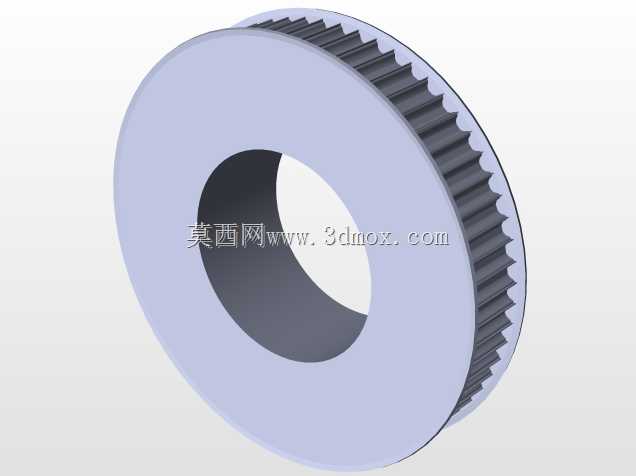

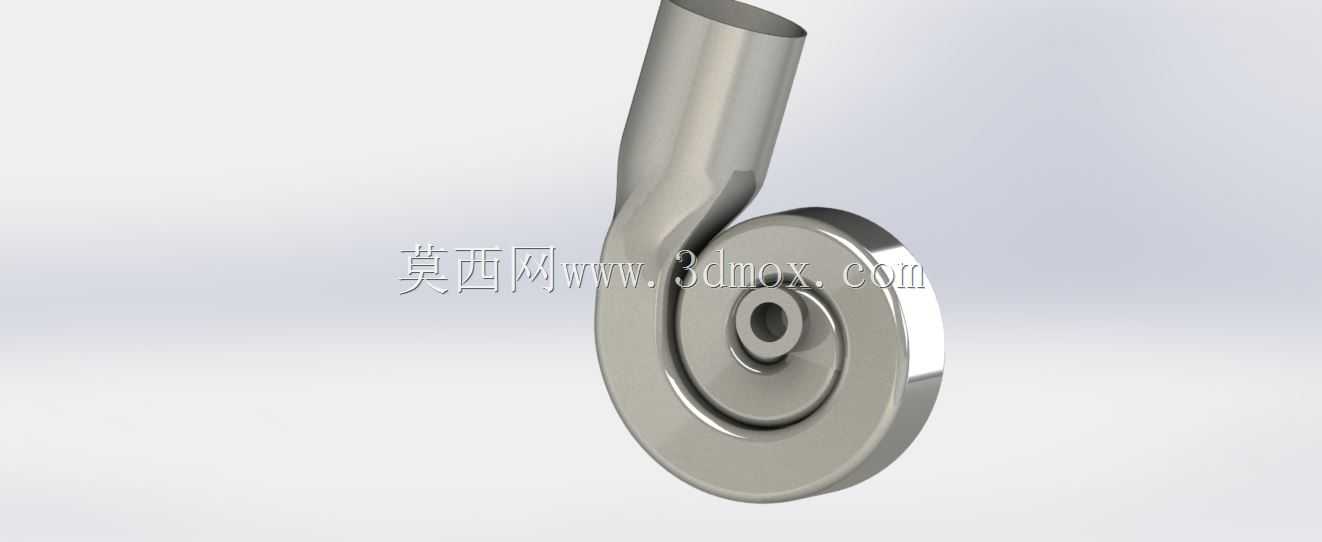

  从安装边界来看,这款动力单元的整机长度控制在480mm以内,宽度在650mm左右,高度不含进气歧管的部分为520mm,对应的安装悬置点设置在缸体两侧的加强筋位置,三个主悬置点的坐标完全按照量产机型的硬点参数设计,能够直接适配多数采用V6动力配置车型的机舱悬置安装位,不需要额外改动副车架或者机舱纵梁的结构。前端的轮系布置空间预留了发电机、空调压缩机、水泵皮带轮的安装位置,皮带的包角经过运动仿真验证,不会出现运转过程中皮带打滑或者与周边件干涉的问题;后端的飞轮壳连接面按照标准的手动、自动变速箱接口尺寸设计,匹配不同传动方案时只需要更换对应的转接法兰,不需要改动缸体后端的结构。

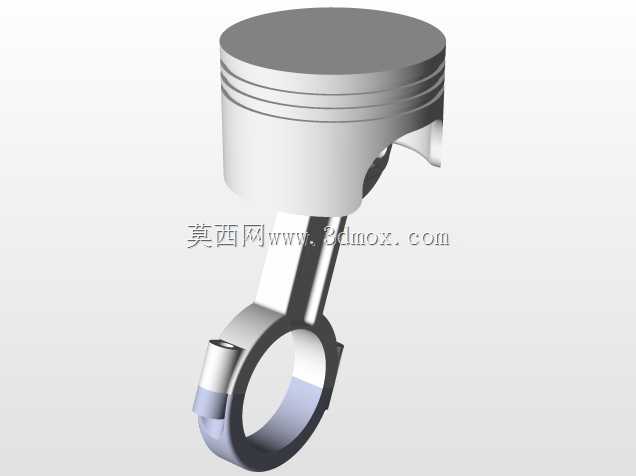

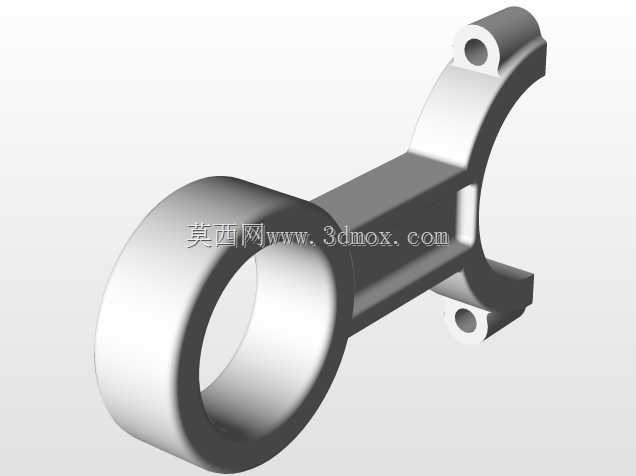

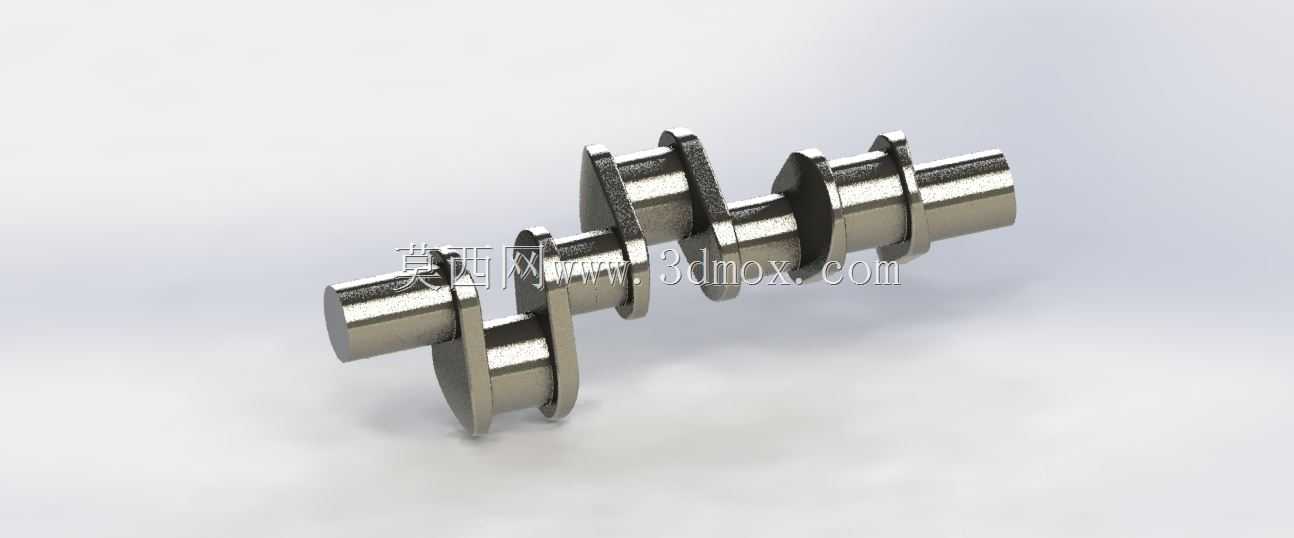

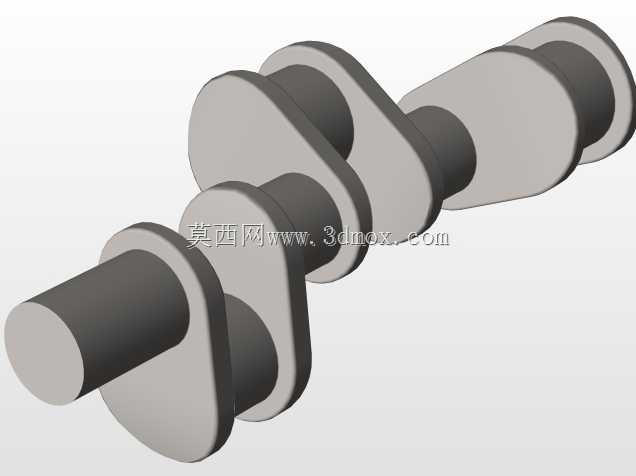

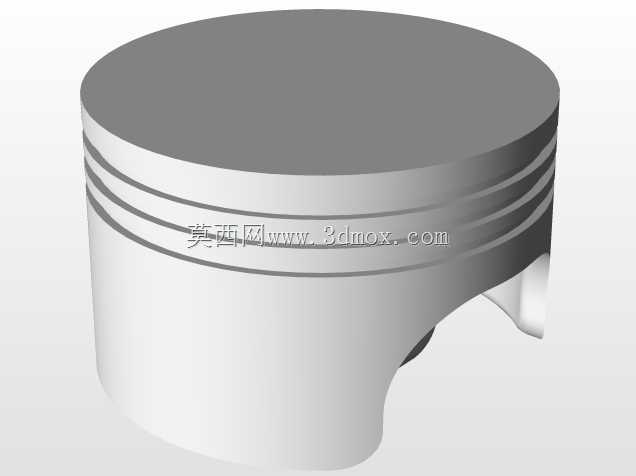

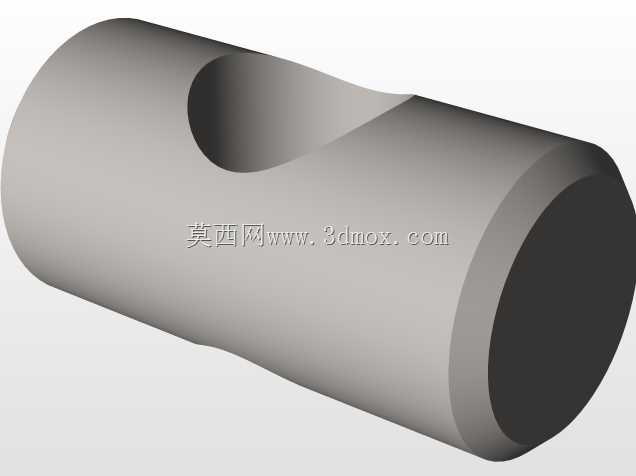

  在功能特性上,这款V6动力单元的结构设计充分考虑了不同工况下的使用需求,曲轴采用全支撑设计,每个曲柄臂两侧都设置有主轴颈支撑,能够承受高转速下的交变载荷,即使在持续高负荷输出的工况下,曲轴的挠曲变形量也能控制在允许范围内;活塞的裙部型线在建模时参考了实际热膨胀后的轮廓,保证冷态装配间隙合理,热态运转时不会出现拉缸问题;连杆的大头采用斜切口设计,方便从气缸上部抽出活塞连杆组进行检修,连杆螺栓的安装位也预留了足够的拧紧空间,方便维修作业时的工具操作。

  很多三维建模从业者在搭建发动机模型时,往往只关注外观的相似度,忽略了内部结构的工程合理性,这款模型在搭建过程中,每一处结构的尺寸都参考了实际量产机型的工程图纸,比如气缸的中心距、曲轴的曲柄半径、连杆的长度比例,都符合V6机型的常规设计参数,甚至连缸体外部的加强筋布置位置,都对应了实际铸造过程中的工艺需求,既能够提升缸体的结构刚度,又不会因为壁厚不均导致铸造过程中出现缩松缺陷。对于从事动力总成匹配、机舱布置设计的工程师来说,这类高精度的结构模型能够直接用于前期的布置校核,不需要重新搭建基础模型就可以完成周边附件的匹配设计,大幅缩短前期方案设计的周期;对于三维建模学习者来说,通过拆解这款模型的结构,能够清晰理解V6发动机从缸体、曲轴、连杆活塞到缸盖、配气机构、进排气系统的层级装配关系,掌握复杂动力装置的建模逻辑与装配约束方法。

  在实际的设备选型匹配过程中,动力单元的外形尺寸与安装硬点是首先需要确认的参数,这款模型还原的所有安装接口、边界尺寸都具备实际工程参考价值,比如机油标尺的插管位置、机油滤清器的安装座位置、冷却液的进出口位置,都和量产机型保持一致,在做周边管路布置时,可以直接以这些接口为基准设计管路走向,避免出现管路弯折半径过小或者与其他部件干涉的问题。另外,模型中也还原了缸体上的各类传感器安装孔位,包括曲轴位置传感器、凸轮轴位置传感器、水温传感器、机油压力传感器的安装位置,这些孔位的尺寸与螺纹规格都按照通用标准设计,在做电器系统匹配时,可以直接选用对应规格的传感器完成布置,不需要额外调整孔位位置。
