家用多位插孔带开关插排结构设计

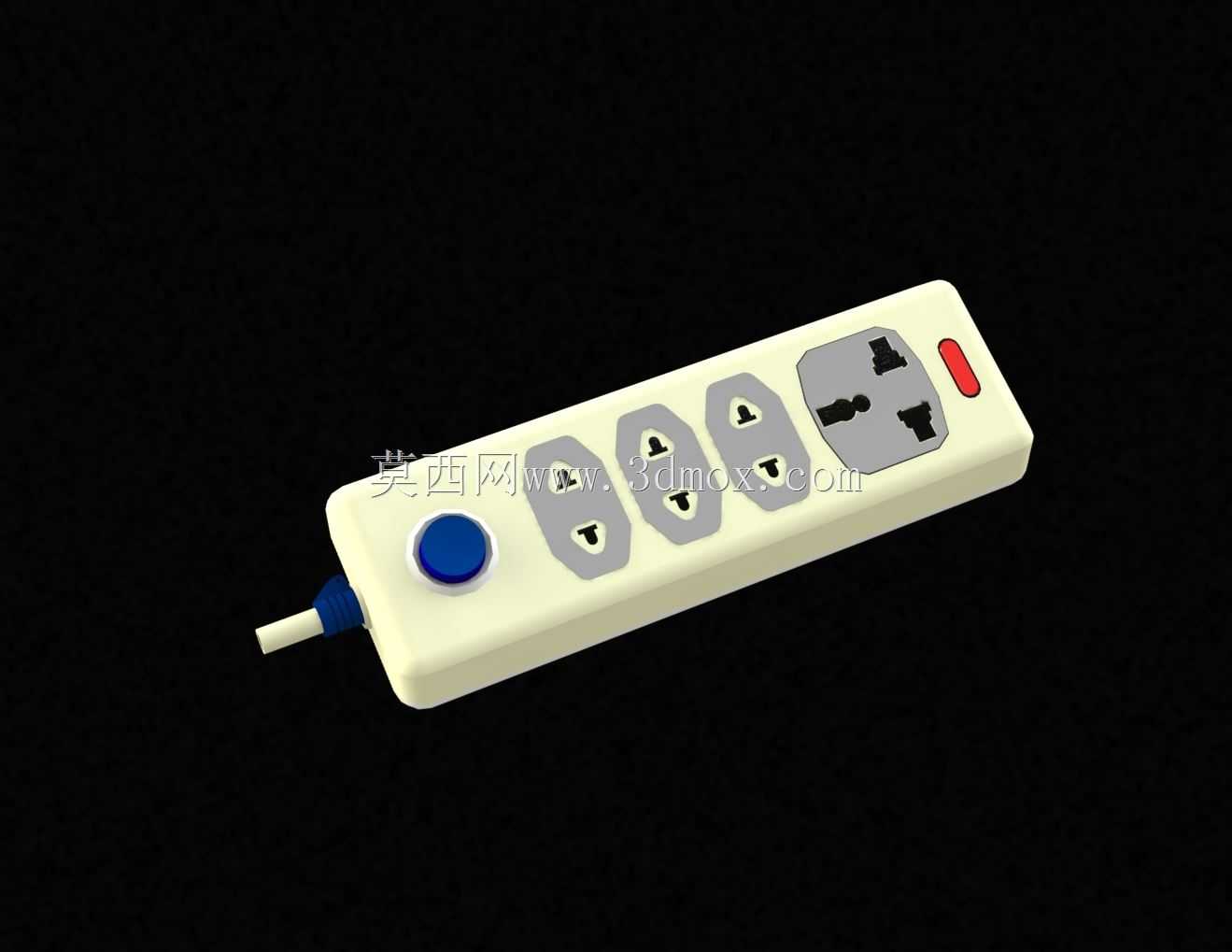

　　日常民用及小型办公场景里，取电接口不足是高频出现的使用痛点，这类带延长线的多位插排，核心作用是在固定墙面插座的基础上拓展取电点位，同时通过自带的控制开关实现单路总控，无需频繁插拔墙插端插头，减少接插件的磨损频次。从结构设计层面看，这款插排采用长条形一体化壳体布局，壳体选用阻燃工程塑料材质，表面做哑光磨砂处理，既提升握持插拔时的摩擦力，也能避免日常使用中表面残留指纹划痕影响外观。壳体上沿排布四组两孔插孔与一组万用三孔插孔，插孔间距经过合理预留，相邻插孔之间保留足够的插头避让空间，避免大体积电源适配器插入时遮挡相邻插孔，提升插孔的实际利用率。插排进线端设置防弯折护套，采用软质弹性塑料材质，进线位置做圆弧过渡结构，

　　能缓解电源线反复弯折时的线芯疲劳断裂问题，延长线材使用寿命。壳体一端设置蓝色总控按钮，另一端设置红色电源指示灯，按钮采用凸起式圆弧造型，按压行程适中，反馈清晰，指示灯嵌入壳体表面，通电时发出红光，直观显示设备通电状态，无需额外插拔设备判断供电情况。建模过程中首先确定壳体的整体长宽高边界，整体长度控制在适配桌面边角摆放的尺寸，宽度不超过常规手掌宽度，厚度满足内部铜片、导线的排布空间，同时避免壳体过薄导致结构强度不足。内部铜件采用一体化冲压铜带设计，减少焊点连接带来的接触电阻过大问题，插孔位置的铜片做弹性收口处理，保证插头插片插入时的夹持力稳定，避免接触不良导致的打火、发热问题。壳体上下盖采用卡扣加螺丝的双重固定方式，

　　卡扣沿壳体侧边均匀排布，螺丝孔设置在壳体底部的防滑脚垫位置，既保证壳体拼接的紧密性，也避免螺丝外露影响外观。底部设置四个圆形防滑脚垫，采用软质橡胶材质，增大与桌面、地面的摩擦力，避免插拔插头时插排随插头移位。设计时还考虑了不同标准插头的适配性，最右侧的三孔插孔兼容多国插头规格，可适配不同制式的电源插头接入，满足小型办公场景下不同设备的取电需求。内部走线沿壳体内侧的走线槽排布，导线与铜带连接位置做绝缘护套包裹，避免导线裸露引发的短路风险，开关与指示灯的接线位置做限位结构固定，避免拉扯电源线时接线端子松脱。整体结构没有冗余设计，所有特征都服务于实际使用需求，壳体边缘做R角圆弧过渡，没有尖锐棱角，避免日常挪动时磕碰划伤。插孔位置的保护门结构（建模时预留对应安装位）可在单孔插入异物时自动锁止，避免儿童误触引发的触电风险，符合家用用电产品的安全设计要求。
