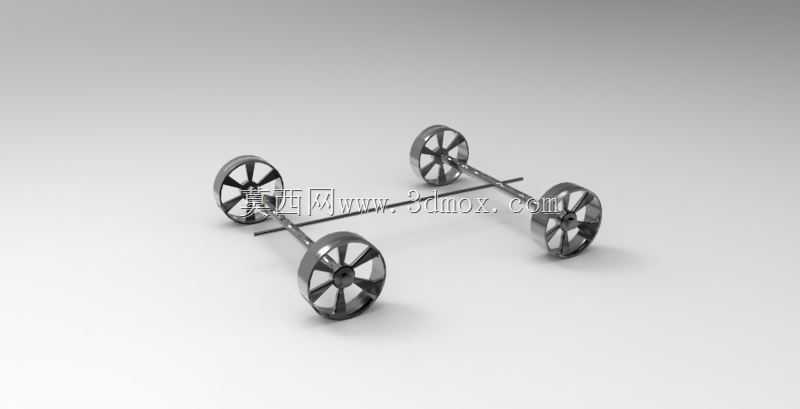

这套轮轴组件的设计初衷,是匹配小型桌面移动载具、科教实验小车以及比例模型车的行走需求,在做结构方案的时候,最先敲定的是轮体与轴的同轴度配合要求——毕竟这类小尺寸行走组件最容易出现的问题,就是轮体转动偏摆导致的行走走偏、轮轴磨损过快。轮体采用辐条式结构,没有做实心轮的设计,一方面是控制整体重量,降低驱动端的负载,不管是用微型直流电机驱动还是发条结构驱动,更小的转动惯量都能让启动过程更平顺,不会出现起步卡顿的问题;另一方面辐条的对称排布也能在注塑成型的时候减少缩孔风险,壁厚均匀性更容易控制,量产的时候良率会更高。
从安装边界来看,轮轴采用通长圆轴设计,两组轮对的轴体平行度公差控制在0.1mm以内,轴径尺寸匹配常用的微型轴套、铜衬套的安装规格,不需要额外做定制轴套就能直接装配,轮体与轴的配合采用过渡配合,压装后不需要额外打胶或者加顶丝就能保证轮体和轴同步转动,不会出现轮体空转打滑的情况。轮体的外缘做了微弧面设计,不是直角棱边,接触地面的时候接触面积适中,在平整的桌面、PVC台面、木质台面行走的时候都不会出现卡滞,也不会因为棱边剐蹭台面留下划痕。
实际应用场景里,这套组件除了用在玩具模型上,也能适配小型传感器巡检小车的行走端,比如做室内环境温湿度采集的移动小车,负载在500g以内的情况下,这套轮组的承重完全足够,轮体的转动阻力很小,搭配N20微型电机就能实现平稳行走,不需要额外做减速结构的适配。设计的时候特意没有在轮面加防滑齿,是考虑到室内平整路面的使用场景,光滑轮面的行走噪音更小,不会像带齿纹的轮子那样在硬质台面上行走产生明显的震动噪音,如果是需要在稍微光滑的玻璃面行走,只需要在轮缘套一圈1mm厚的硅胶圈就能提升摩擦力,轮体上预留的环槽刚好可以固定硅胶圈,不需要额外做结构修改。
在做三维建模的时候,轮体的辐条做了等厚度处理,每根辐条的厚度一致,和轮辋、轮毂的连接处都做了R0.5的圆角过渡,避免应力集中,哪怕是用3D打印做样件,PLA材质打印出来的轮体也能承受反复拆装的受力,不会出现辐条断裂的问题。轴体的长度预留了1mm的装配余量,安装的时候可以根据车架的宽度微调轮距,不需要截断轴体,轴的两端没有做卡簧槽设计,是因为小尺寸应用场景下,轴和轮毂的配合摩擦力已经足够防止轮体脱出,减少卡簧槽的加工工序也能降低加工成本,如果是有剧烈震动的使用场景,只需要在轴端贴一个超薄的尼龙垫片就能起到限位作用。
很多人做这类小轮组设计的时候容易忽略轮体的静平衡,这套轮组在建模阶段就做了质量属性配平,每个轮体的质心都落在轴的中心线上,高速转动的时候不会出现离心震动,哪怕是把行走速度提到0.5m/s,整个轮组的运行也很平稳,不会出现整车跳动的情况。轮辋的宽度做了4mm的尺寸设计,既不会因为过窄导致侧翻,也不会因为过宽增加不必要的转动阻力,对于轴距在80mm左右的小型载具来说,这个轮宽的侧倾稳定性刚好,哪怕是过10度的小坡面,也不会出现侧翻的情况。
从装配逻辑上来说,这套轮组的零件数量很少,只有四个轮体和两根连接轴,不需要额外的连接件,装配的时候只需要把轮体压装到轴的对应位置就行,装配工时非常短,适合批量生产的时候做快速组装,不需要复杂的工装夹具,手工就能完成装配。轴体采用冷拉圆钢材质的话,表面粗糙度能达到Ra1.6,和塑料轮毂压装的时候不会刮伤轮毂内孔,配合精度能长期保持,哪怕是反复拆装十次以上,配合的紧度也不会出现明显下降。如果是用于科教场景,学生做结构实验的时候,这套轮组也很方便拆解重组,可以搭配不同的车架结构做改装,比如改成三轮结构、四轮转向结构都能直接复用这套轮体,不需要重新开模或者打印零件。
