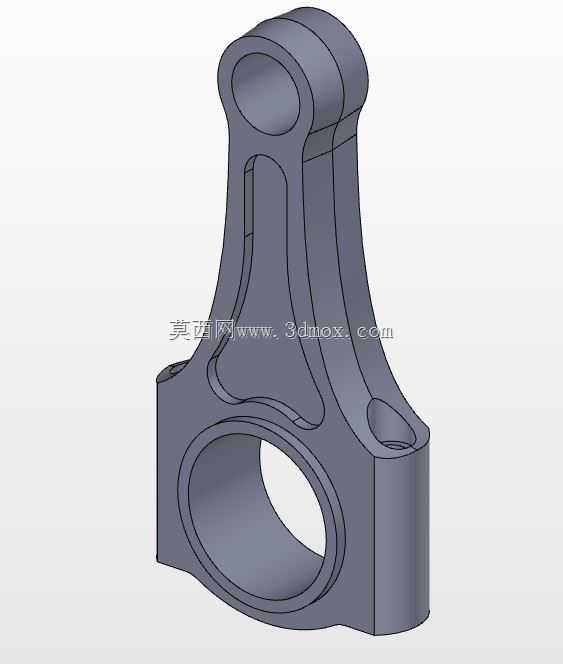

传动机构用异型连杆结构三维设计

　　在往复式动力传输、执行机构铰接传动的场景里，连杆是承担力传递、运动轨迹转换的核心受力部件，这款异型连杆的结构设计，完全围绕中低载荷高频往复的工况做了针对性优化。先从安装边界说起，连杆大端为整圆通孔结构，孔位同轴度公差控制在0.02mm以内，适配对应直径的曲柄销轴，安装时孔壁与销轴之间预留标准间隙配合量，可搭配轴瓦或自润滑衬套使用，大端外侧的加厚凸台结构，是为了分散销轴传递的径向载荷，避免长期交变载荷下孔口出现应力开裂。小端为带圆弧过渡的扁头铰接结构，铰接孔轴线与大端孔轴线保持严格平行，平行度公差不超过0.03mm，用于连接执行端的活塞销或者摆杆销轴，大小端中心距按照对应传动行程做了固定尺寸设计，安装时需保证两端销轴的轴向定位可靠，避免连杆工作时出现轴向窜动。

　　从设计思路上看，这款连杆没有采用传统等截面直杆的结构，杆身做了不对称的弧形减重设计，在杆身受力较小的区域做了内凹挖槽，同时在大小端与杆身的衔接位置做了大圆角过渡，所有过渡圆角的半径都经过应力校核，既能够降低整体重量，减少往复运动时的惯性力，又能避免应力集中导致的结构失效。杆身侧面的加强筋沿着连杆工作时的主受力方向布置，筋条厚度与杆身主体壁厚保持1:1.2的比例，在不额外增加过多重量的前提下，大幅提升杆身的抗弯、抗扭刚度，即使在瞬时冲击载荷下，杆身的形变量也能控制在允许范围内。

　　实际使用场景中，这类连杆不仅可以用在小型内燃机的动力传输单元，将活塞的往复直线运动转换为曲轴的旋转运动，也可以用在自动化设备的摆臂执行机构、传感器配套的传动触发机构里，承担小行程的往复力传递。不同于传统剖分式大端连杆，这款连杆的大端为整体式结构，更适合载荷平稳、无需频繁拆卸大端轴瓦的工况，装配时直接从销轴端部穿入即可，装配工序更简单，整体结构的刚性也更优。

　　建模过程中，所有孔位的加工余量、拔模斜度都按照实际铸造或锻造加工的工艺要求做了预留，杆身的所有外表面都做了圆弧顺滑处理，没有尖锐棱角，既方便后续的表面处理工序，也能减少工作过程中应力集中的风险。在尺寸校验环节，需要重点核对大小端孔的直径公差、中心距尺寸、两孔轴线的平行度，这些参数直接决定了连杆装配后是否会出现卡滞、偏磨的问题，另外杆身的壁厚均匀性也需要重点关注，避免加工时出现壁厚不均导致的强度短板。

　　从受力特性来看，连杆工作时主要承受交变的拉压载荷，同时在运动换向时会承受一定的惯性冲击，所以结构设计时在大小端的孔位周围都做了局部加厚，加厚区域的范围覆盖了载荷传递的主要路径，保证载荷能够从孔位均匀传递到整个杆身，不会出现局部应力过高的问题。杆身的非受力侧做的弧形收窄设计，除了减重之外，还能为周边的其他零部件留出安装空间，避免连杆运动过程中与周边构件发生运动干涉，这一点在紧凑结构的传动机构设计里尤为重要，很多初期设计的连杆往往只考虑自身强度，忽略了运动包络空间，导致装配后出现运动碰擦，这款连杆的外轮廓尺寸是按照对应安装空间的运动包络做了优化，整个运动行程内的外轮廓余量都控制在合理范围，不会出现干涉问题。
