摩托车发动机用平衡式飞轮结构设计

　　在小排量内燃式摩托车的动力总成布局中，飞轮组件是连接曲轴输出端与传动系统的核心功能件，同时承担着储能稳速、平衡曲柄连杆机构往复惯性力的双重作用，其结构设计的合理性直接影响发动机运转平顺性、怠速稳定性以及动力输出的响应速度。不同于大型固定式动力设备的大直径盘式飞轮，摩托车受限于发动机舱的横向安装空间，同时需要兼顾曲轴组件的动平衡要求，多采用偏心扇形配重与输出轴颈一体化的结构形式，将平衡配重功能直接集成在飞轮本体上，省去了额外加装独立平衡块的安装空间，也减少了组件装配带来的累计误差。

　　从实际装车的应用场景来看，这类飞轮主要适配单缸顶置凸轮轴结构的小排量摩托车发动机，安装位置位于曲轴箱右侧输出端，一端通过内花键与曲轴主轴颈实现周向固定，花键参数匹配曲轴端的外花键模数与压力角，保证扭矩传递过程中无间隙冲击，花键段的长度设计需要满足最大扭矩输出时的齿面挤压强度要求，避免高转速急加速工况下出现花键齿压溃、磨损的问题。飞轮的轴颈部分分为两段，靠近扇形配重的轴颈用于安装曲轴右侧油封与滚动轴承，轴颈的表面粗糙度需要控制在Ra0.8以内，与油封唇口配合的位置需要做高频淬火处理，硬度达到HRC45以上，避免长期运转过程中轴颈被油封唇口磨出沟槽导致机油渗漏。

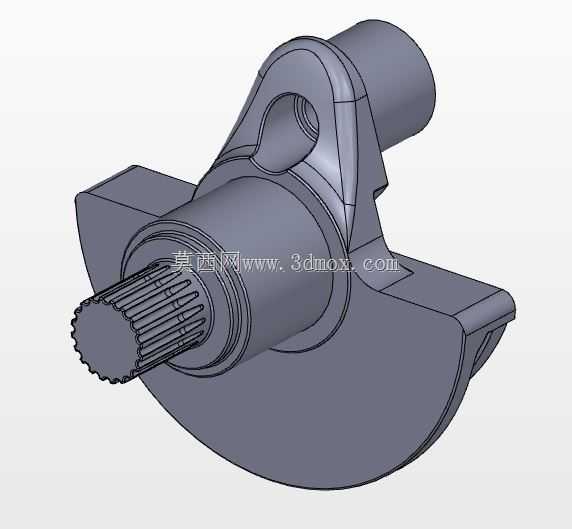

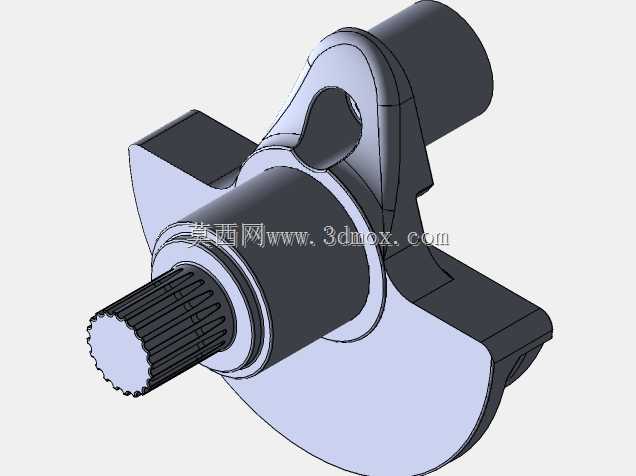

　　偏心扇形的配重块是该飞轮实现动平衡功能的核心结构，其质心位置需要与曲柄连杆机构的往复运动质量、旋转运动质量的合成惯性力方向相反，通过精确计算扇形块的包角、厚度以及质心回转半径，抵消活塞、活塞销、连杆小头在上下往复运动过程中产生的一阶往复惯性力，降低发动机高转速运转时的整机振动。扇形配重的外圆弧面与曲轴箱内壁之间需要预留足够的安全间隙，避免热机状态下零部件热膨胀、曲轴存在微小挠度时出现运动干涉，间隙值通常控制在2.5-3mm之间，同时扇形块的边缘需要做R2以上的圆角倒钝处理，避免装配过程中锐边划伤操作人员，也减少运转过程中空气搅动带来的阻力损失。

　　飞轮上部的凸耳结构用于安装磁电机触发凸台，凸台的安装平面与飞轮本体的垂直度公差需要控制在0.05mm以内，保证磁电机信号发生器能够准确识别曲轴转角位置，为点火系统提供精准的点火正时信号，凸台上的安装孔位位置度公差不大于0.1mm，避免触发凸台安装偏移导致点火提前角偏差，引发发动机动力不足、爆震等问题。输出端的光滑轴颈用于安装初级传动主动齿轮，轴颈与齿轮内孔采用过渡配合，通过半圆键实现周向扭矩传递，轴颈端部的螺纹段用于安装锁紧螺母，锁紧螺母的拧紧力矩需要符合工艺规范，配合止推垫片防止齿轮在运转过程中出现轴向窜动。

　　在建模设计过程中，首先需要根据发动机的额定转速、最大输出扭矩、往复运动件质量等基础参数，计算出飞轮所需的转动惯量，转动惯量过大会导致发动机加速响应迟钝，过小则无法维持怠速运转的稳定性，容易出现怠速熄火的问题。完成转动惯量计算后，再结合曲轴箱的内部轮廓边界，确定扇形配重块的最大外圆直径、轴向厚度，确保配重块在运转过程中不会与曲轴箱内壁、润滑油道、其他内置零部件产生干涉。花键部分的建模需要严格遵循渐开线花键的标准参数，保证齿形的压力角、模数、变位系数与曲轴端花键完全匹配，避免装配时出现卡滞、配合间隙过大的问题。

　　安装边界方面，飞轮的轴向定位依靠曲轴轴肩与轴承内圈的端面贴合实现，轴向窜动量控制在0.1-0.2mm之间，既不能过紧导致轴承运转阻力增大，也不能过松导致运转过程中出现轴向冲击。所有与密封件、配合件接触的轴颈表面都需要做磨削加工，保证尺寸精度达到IT6级以上，形位公差满足圆度、圆柱度不大于0.005mm的要求。飞轮毛坯通常采用45号钢模锻成型，经过正火处理改善内部金相组织，粗加工后进行动平衡测试，对于不平衡量超差的位置通过钻孔去重的方式进行校正，保证飞轮组件与曲轴装配后的整体动平衡精度达到G2.5级以上，适配发动机最高8000转以上的运转工况。这类集成式飞轮结构相比传统分体式飞轮加平衡块的设计，零部件集成度更高，装配工序更简单，同时整体刚性更好，能够承受单缸发动机周期性的扭矩冲击，在中小排量摩托车、通用小型汽油机产品中应用十分广泛。
