摩托车发动机高压缩比活塞结构设计

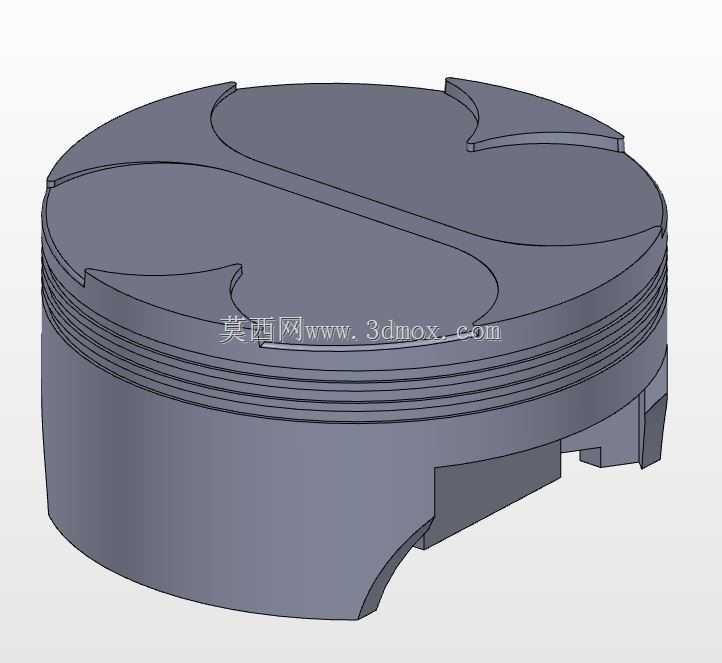

　　在小排量内燃动力单元的开发流程里，活塞作为直接承接燃烧爆发力、完成往复运动向旋转运动转换的核心部件，其结构设计的合理性直接决定整机的动力输出上限、运转可靠性与服役寿命。这款面向摩托车动力平台开发的活塞，首先需要匹配高转速工况下的往复惯性力控制要求，因此在顶部轮廓设计上采用了非对称的挤流曲面造型，区别于传统平顶活塞的平直接合面，顶部的凹凸曲面与气缸盖燃烧室轮廓完全适配，在压缩行程末端能够在燃烧室内形成定向的挤流紊流，加速油气混合过程，让点火后的火焰传播速度更快，减少爆震倾向，这对于高压缩比设定的小排量摩托车发动机来说，能够有效提升燃烧效率，降低高负荷工况下的异常燃烧风险。

　　从实际装机的应用场景来看，这类活塞主要适配单缸风冷或小排量水冷摩托车动力单元，日常服役工况覆盖日常通勤的中低转速持续运转，以及急加速、爬坡时的高负荷高转速输出，因此裙部的型线设计做了针对性的优化：活塞裙部并非正圆柱结构，而是采用了中凸变椭圆的型面设计，冷态下裙部与气缸壁之间预留了合理的配合间隙，当发动机达到工作温度后，活塞裙部受热膨胀能够与气缸壁形成均匀的贴合面，既避免冷机启动时的敲缸异响，也能防止热态下活塞胀缸拉缸的故障。裙部下端的缺口结构是为了避让曲轴连杆机构在运动下止点时的运动干涉，确保曲轴回转过程中连杆大头不会与活塞本体发生碰撞，这个避让尺寸的设定需要严格匹配曲轴的曲柄半径、连杆长度参数，在建模过程中需要通过运动仿真反复校验运动边界，确保全行程下的安全间隙不小于设计阈值。

　　活塞环槽区域的设计直接影响整机的密封性能，三道环槽的宽度、深度以及环岸的高度都经过了强度校核：最上方的第一道环槽工作温度最高，直接接触高温燃气，因此环岸的厚度做了加强处理，避免长期高温工作下环岸断裂；油环槽的回油孔位置做了均匀排布，能够将气缸壁上多余的润滑油及时刮回曲轴箱，减少机油窜入燃烧室参与燃烧的概率，降低机油消耗与排放污染物。活塞销座的位置采用了偏移设计，销孔中心相对于活塞中心向做功行程的侧压力方向偏移了微小距离，这个偏移量能够在活塞越过上止点时，平稳切换活塞与气缸壁的贴合侧，减少活塞换向时的敲击噪声，提升整机运转的平顺性。

　　在安装边界的尺寸控制上，活塞的总高度、压缩高度、活塞销直径、裙部最大外径都需要与对应机型的气缸、连杆、气缸盖参数完全匹配，其中压缩高度是决定燃烧室实际压缩比的关键尺寸，建模时需要严格控制活塞销孔中心到活塞顶部的距离公差，确保装机后实际压缩比与设计值偏差在允许范围内，避免压缩比过高导致的爆震或者压缩比过低导致的动力不足。顶部的气门避让坑设计，是为了在气门重叠角对应的活塞位置，给进排气门的开启动作预留足够的运动空间，防止活塞运行到上止点附近时与气门发生碰撞，这个避让坑的深度和轮廓需要匹配配气相位下的气门升程曲线，通过运动干涉仿真确定最小安全间隙，在保证避让的前提下尽可能减少避让坑对燃烧室挤流效果的破坏。

　　从结构强度的角度考虑，活塞内部的加强筋布局连接了销座与活塞顶部，能够将燃烧产生的爆发压力均匀传递到活塞销，再通过连杆传递到曲轴，避免顶部局部应力集中导致的活塞开裂。整个活塞的重量控制也经过了优化，在保证结构强度满足最大爆发压力要求的前提下，尽可能去除非受力区域的多余材料，降低往复运动质量，从而减少曲轴平衡机构的配重需求，降低高转速下的往复惯性力，提升发动机的转速响应速度，这对于摩托车这类对动力响应要求较高的动力单元来说，能够直接提升骑行时的油门跟手感。在实际建模过程中，所有的曲面过渡都采用了圆角处理，避免尖角位置的应力集中，尤其是环槽根部、销座与裙部连接位置的圆角半径，都需要经过有限元应力分析校验，确保在最大爆发压力、最高工作温度的极限工况下，应力值低于材料的许用应力，满足长期服役的可靠性要求。
