贴片式3.5mm音频插孔连接器结构设计

　　在消费电子、工业音频采集设备、车载影音系统、便携检测仪器的电路设计环节，板载音频接插件的选型与结构匹配度，直接决定整机音频通路的可靠性与装配良率，这款贴片式3.5mm音频插孔，正是针对高密度PCB板载安装场景开发的接插件结构。从实际应用场景来看，这类插孔广泛覆盖从民用消费级的蓝牙耳机充电仓、便携播放器、笔记本电脑内置音频接口，到工业场景下的手持巡检仪音频采集端口、工控设备音频调试接口、车载中控外接音频输入端口等场景，需要兼顾SMT回流焊工艺适配、反复插拔的机械耐久性、以及音频信号传输的接触稳定性。

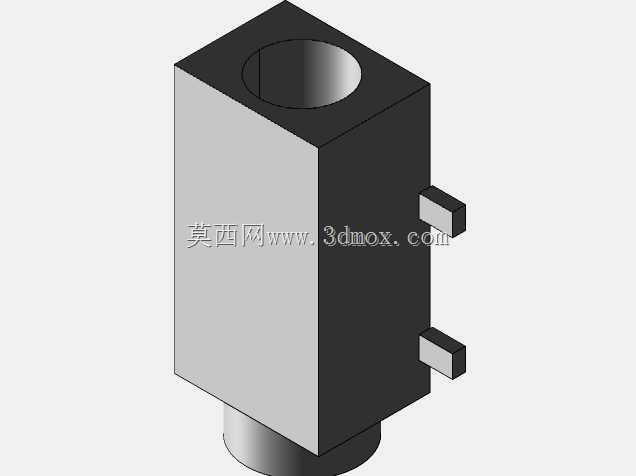

　　从产品功能特性层面拆解，这款插孔采用五脚贴片式结构设计，主体为绝缘耐高温塑胶基座，内置多组弹性接触弹片，对应3.5mm音频插头的左声道、右声道、麦克风、接地等不同触点，当标准3.5mm三段式或四段式音频插头插入时，弹片依靠自身弹性形变与插头金属外壁形成稳定低阻接触，实现音频信号的双向传输；侧边伸出的两个固定焊脚，在SMT焊接时与PCB焊盘形成牢固的机械连接，抵消插头插拔过程中产生的侧向推力，避免插孔主体在反复插拔后出现焊盘脱落、本体移位的问题；底部伸出的定位柱与PCB上的定位孔配合，在SMT贴片工序中能够快速完成器件对位，减少贴装偏移导致的焊接不良。

　　在设计思路上，这款插孔的结构完全围绕SMT自动化贴装工艺与实际使用中的受力场景展开：主体采用方块式规整外形，没有突出的异形结构，能够适配编带包装的自动化供料需求，贴片机吸嘴可以直接吸附插孔顶部平面完成取料贴装，不需要额外定制异形吸嘴；塑胶基座选用耐高温的LCP材质，能够承受回流焊过程中260℃左右的高温冲击，不会出现基座融化变形、弹片移位的问题；内部弹片采用高弹性铜合金材质，表面做镀镍镀金处理，既保证多次插拔后的弹性恢复能力，也避免长期使用后触点氧化导致的接触杂音、信号断连问题；插孔入口处做了微小的倒角导向设计，插头插入时能够顺着倒角滑入插孔内部，减少插偏时对弹片的刚性冲击，提升插拔寿命。

　　从外形尺寸与安装边界来看，这款插孔的主体宽度、深度、高度均控制在极小的尺寸范围内，适配高密度PCB的布板需求，不会占用过多板上空间；所有焊脚均位于本体同一侧的底部平面，不需要在PCB上开穿过孔，能够兼容单面SMT工艺，减少PCB制程中的过孔加工与波峰焊工序，降低整机加工成本；安装时需要在PCB上对应位置预留匹配的焊盘与定位孔，定位孔直径略大于插孔底部定位柱直径，预留0.1mm左右的装配公差，避免贴装时出现定位柱顶起本体导致的浮高问题；焊盘尺寸设计需要兼顾焊接强度与焊锡溢出风险，固定焊脚的焊盘长度略大于焊脚本身，保证焊接后有足够的焊锡包裹焊脚形成牢固的机械连接，信号触点对应的焊盘宽度与弹片引脚宽度匹配，避免焊锡过多连锡导致的信号短路问题。

　　在实际选型与结构适配过程中，结构工程师需要重点关注插孔的插拔力参数、焊脚共面度、以及塑胶本体的平整度：焊脚共面度需要控制在0.1mm以内，保证SMT贴装时所有焊脚都能与PCB焊盘充分接触，避免虚焊；插拔力需要控制在合理区间，既不能过松导致插头插入后容易松脱，也不能过紧导致用户插拔时手感生涩甚至带动PCB变形；同时需要注意插孔与周边器件的安全距离，插孔本体外侧与周边 tall 器件的间距至少保留1mm以上，避免贴装时出现器件干涉，也给插头插入时预留足够的手部操作空间，不会出现插头插不到位的问题。对于需要做外壳密封的设备，还可以在插孔外侧搭配防水硅胶圈，实现端口的防尘防水能力，拓展这款接插件在户外便携设备上的应用场景。
