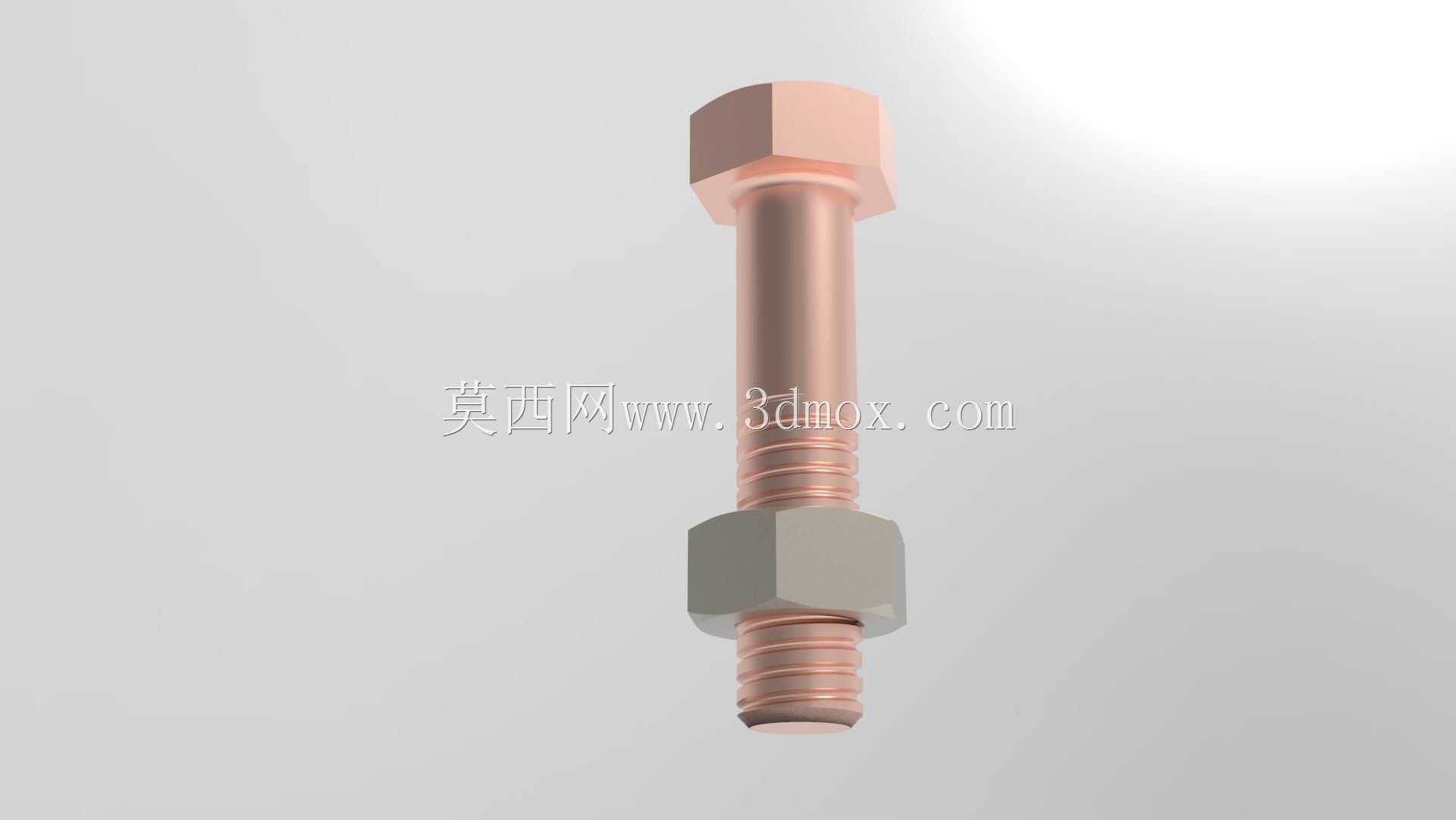

铜质六角头螺栓配螺母组合结构

　　这套螺纹连接组合在工业场景里的覆盖范围极广，小到民用电器的内部接线端子固定，大到化工管路的法兰对接、输配电设备的导电连接点位，都能见到这类铜质紧固件的身影。和普通钢制紧固件不同，铜材质本身具备优异的导电性能与抗腐蚀特性，在需要保障电流通路稳定、或是长期暴露在潮湿、弱腐蚀环境的安装点位，这类铜制螺栓螺母组合的可靠性远高于常规镀锌钢件，比如户外接地排的连接、电解设备的电极固定、高频信号设备的壳体拼接，都需要依靠铜紧固件的材质特性，避免接触电阻过大引发的发热问题，同时减少长期使用后的锈死风险，降低后期运维的拆卸难度。

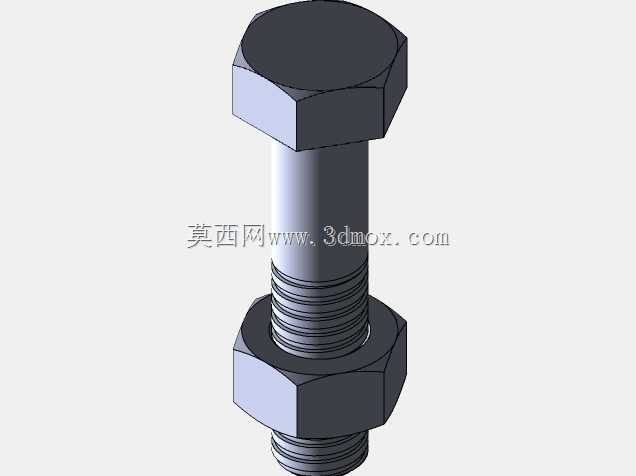

　　从结构设计来看，这套组合采用标准六角头构型，螺栓头部与螺母的对边尺寸完全适配常规开口扳手、套筒工具的夹持规格，现场安装时不需要定制特殊工装，普通运维人员手持标准工具就能完成锁紧操作。螺栓的杆部采用全螺纹设计？不对，仔细看模型结构，螺栓杆部靠近头部的位置有一段光杆段，这段光杆的直径与螺纹大径保持一致，当螺母锁紧时，光杆段可以直接穿入被连接件的安装孔内，依靠杆部与孔壁的配合承受横向剪切载荷，避免螺纹牙型直接承受剪切力导致的滑牙失效，这种设计在需要承受一定振动载荷的设备上尤为实用，比如小型电机的端盖固定、气动元件的安装座连接，光杆段的定位作用还能减少两个被连接件之间的错位，保障装配后的同轴度。

　　设计这套模型的时候，首先要明确螺纹的配合公差，螺栓采用外螺纹6g公差带，螺母采用内螺纹6H公差带，两者旋合的时候不会出现过紧卡滞或是过松松脱的问题，螺纹牙型的收尾处做了合理的退刀结构，避免螺母旋到螺栓根部的时候出现干涉，同时螺栓的末端做了倒角处理，现场安装时可以顺利对准螺母的内螺纹入口，不需要反复调整对位，提升装配效率。螺母的端面与螺栓头部的支撑面都做了平整化处理，锁紧的时候支撑面与被连接件表面可以完全贴合，不会出现偏载导致的局部应力集中，避免被连接件的表面被压溃，也能保障锁紧后的预紧力均匀分布在整个接触环面上。

　　关于安装边界的尺寸控制，这套组合的螺栓长度可以适配总厚度在螺栓有效夹持长度范围内的叠层连接件，安装时需要注意被连接件的开孔直径要比螺栓杆部大0.2到0.5毫米，既方便装配时的穿入操作，也不会因为间隙过大导致连接后出现晃动。六角头的高度设计符合通用紧固件的尺寸规范，套筒套入后有足够的接触长度，锁紧时不会出现打滑脱套的问题，螺母的厚度也经过匹配，当施加标准预紧力矩的时候，螺母的螺纹牙型可以均匀分担载荷，不会因为螺母过薄导致前三圈螺纹受力过大出现滑牙。另外铜材质本身的质地偏软，锁紧的时候不能施加超过材质屈服强度的力矩，否则会导致螺栓杆部拉长变形或是螺纹牙型崩裂，实际选型时需要根据被连接件的压紧力需求，匹配对应规格的螺栓直径，不要用小规格紧固件强行承受大载荷，避免连接失效。

　　在导电连接场景使用时，螺栓与螺母的配合面、以及紧固件与被连接件的接触表面都要做除氧化处理，安装时可以搭配铜质平垫扩大接触面积，进一步降低接触电阻，大电流通路的点位还可以搭配防松垫圈，避免设备运行时的振动导致螺母慢慢回松，保障长期连接的可靠性。如果是在腐蚀环境下使用，这套铜质组合不需要额外做镀锌或是镀铬处理，铜本身的氧化层会形成致密的保护膜，阻止腐蚀进一步深入，比钢制紧固件的维护周期更长，全寿命周期的使用成本更低。建模的时候要注意螺纹的牙型角保持60度标准公制螺纹角度，牙底的圆弧过渡要符合规范，避免应力集中在牙底位置，模拟受力分析的时候可以看到，合理的牙底圆弧能大幅提升螺纹的疲劳强度，在反复变载荷的工况下也不容易出现断裂失效。
