树莓派开源手持扩展终端结构设计

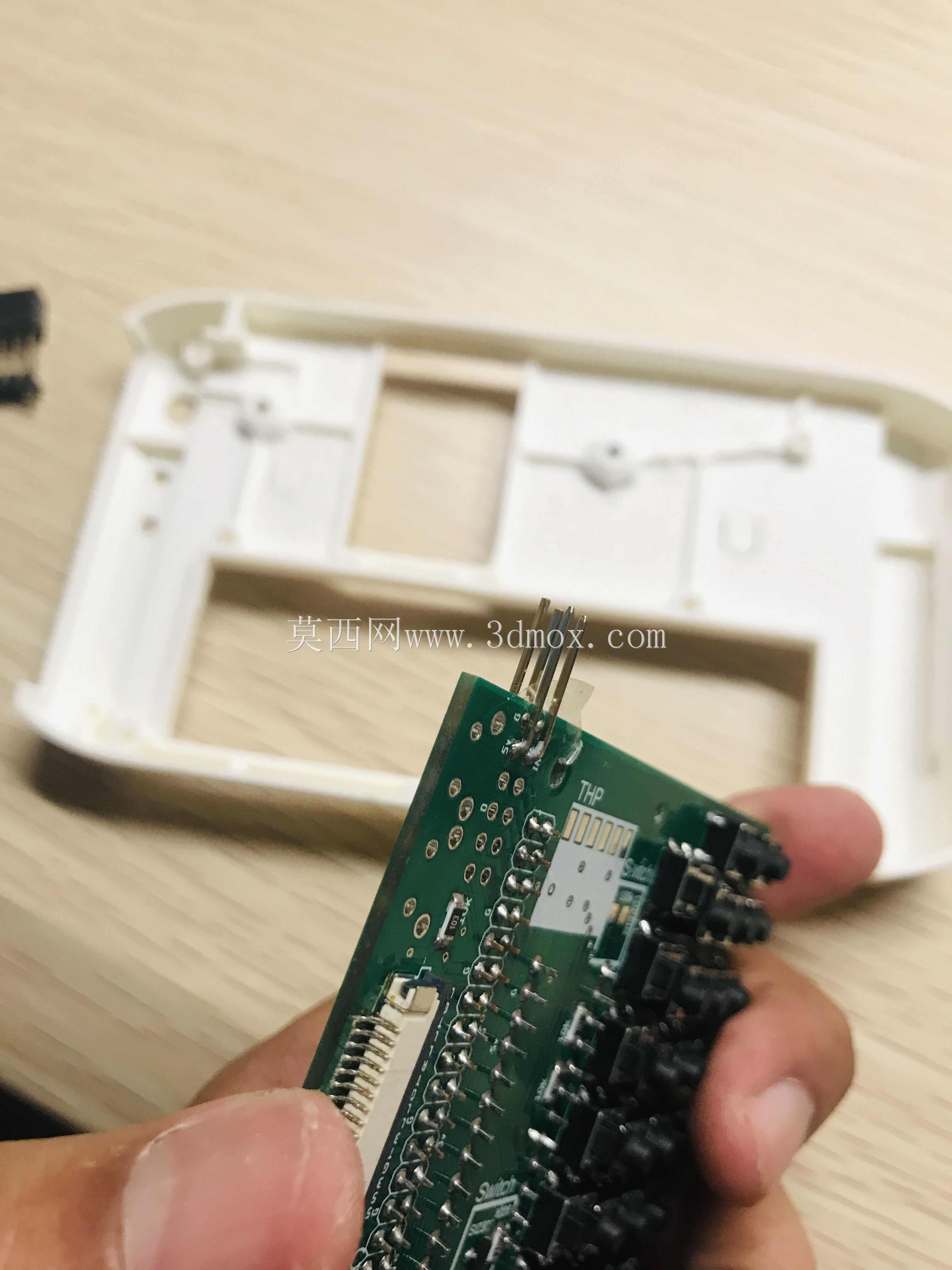

　　这款手持终端的结构设计围绕树莓派核心板的嵌入式搭载需求展开，整体采用一体化硬质壳体包裹核心计算单元，壳体边缘做了圆弧过渡处理，既避免手持操作时的棱角硌手问题，也能在设备意外跌落时分散冲击应力，保护内部电路板与接插件。壳体正面预留了物理键盘的安装位与显示屏嵌装槽，键盘区域的按键排布按照单手持握时拇指的活动范围做了优化，常用功能键集中在拇指自然覆盖的扇形区域，减少操作时的手部移动距离；显示屏嵌装槽四周设计了0.8mm的凸台限位，安装时屏幕可直接卡入凸台围成的区域，配合背部的定位柱完成屏幕固定，无需额外打胶即可保证屏幕与壳体的贴合度，同时预留了屏幕排线的走线路径，线槽宽度刚好容纳FPC排线，避免排线挤压弯折造成的接触不良。

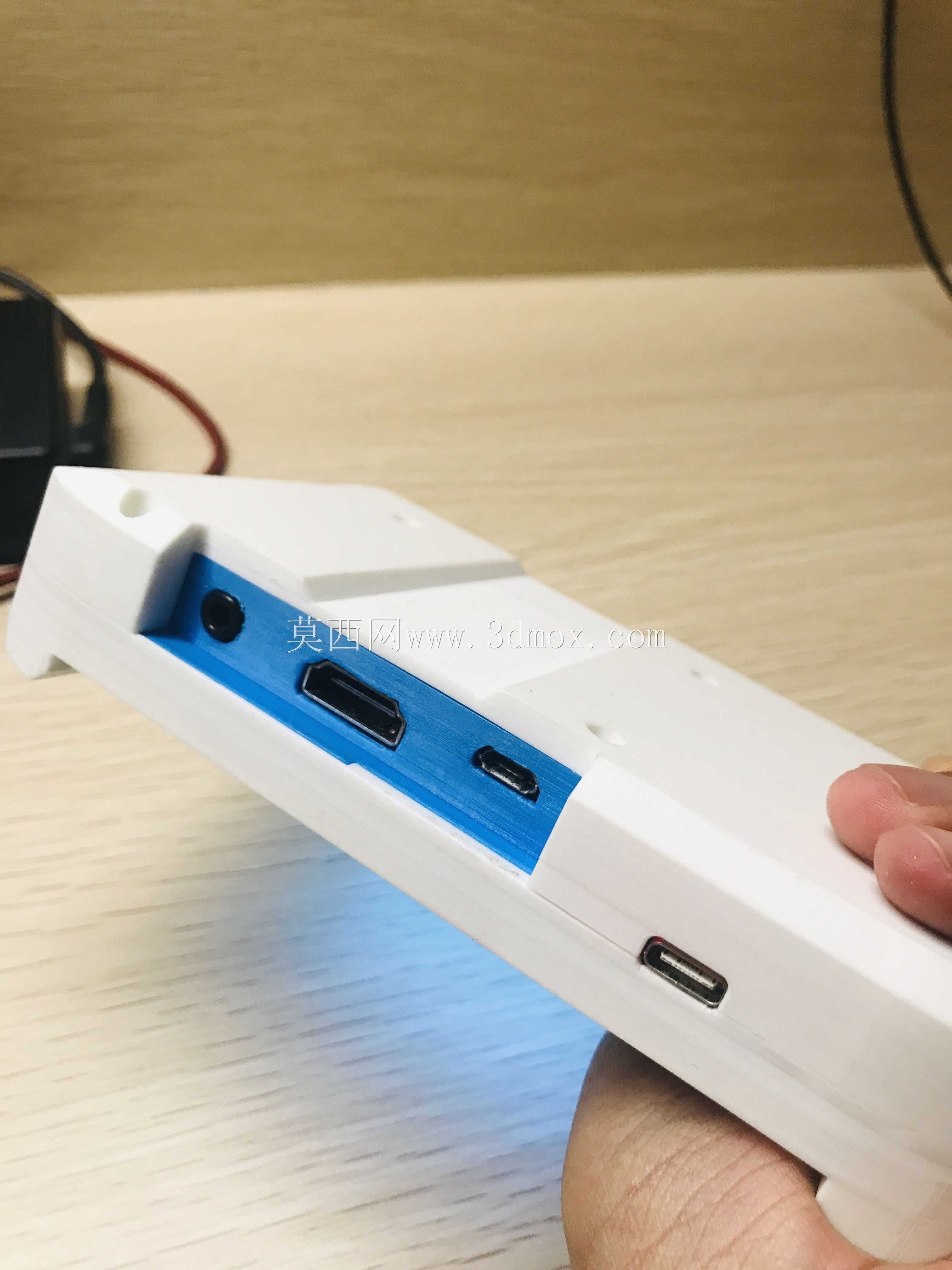

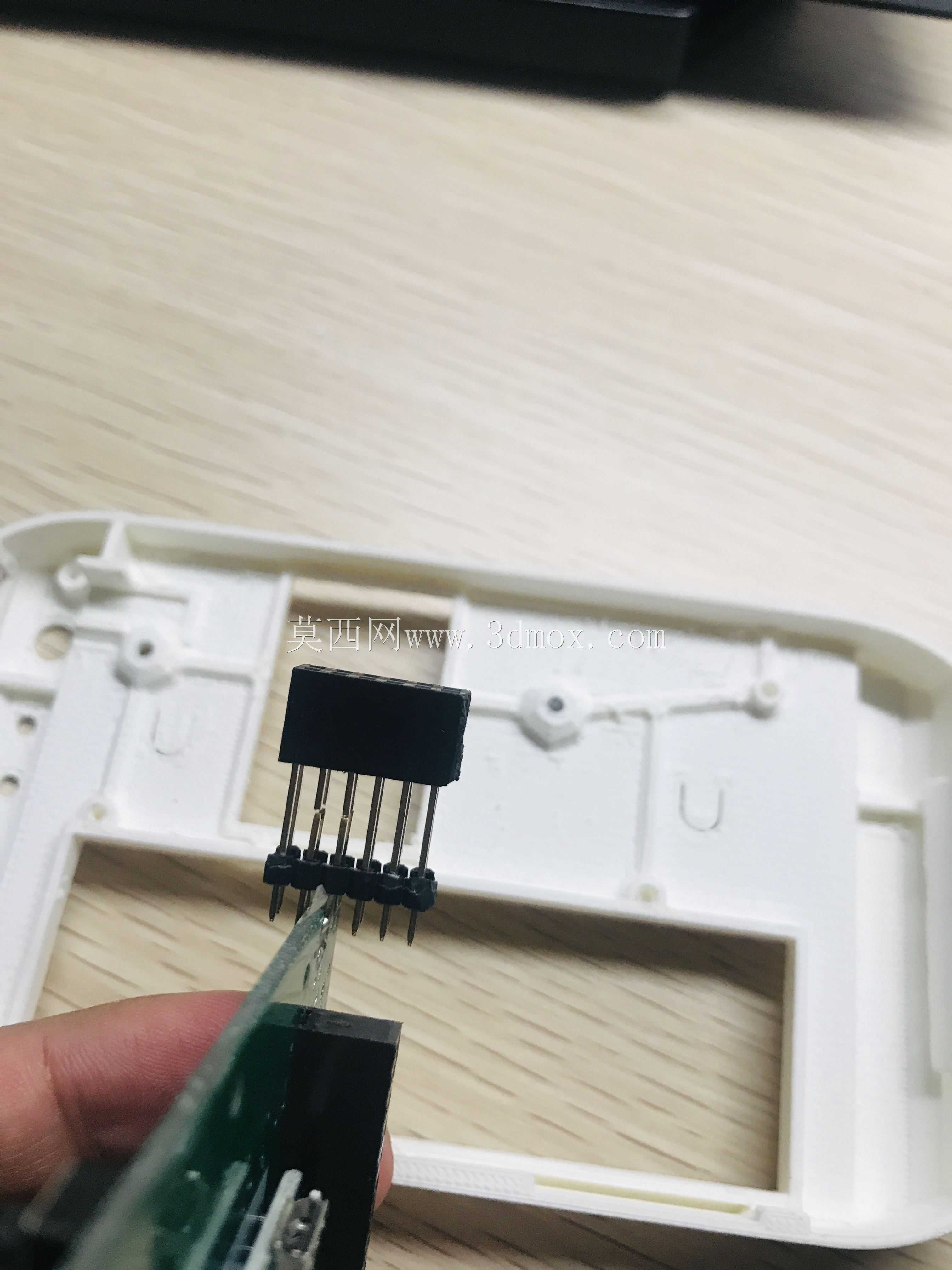

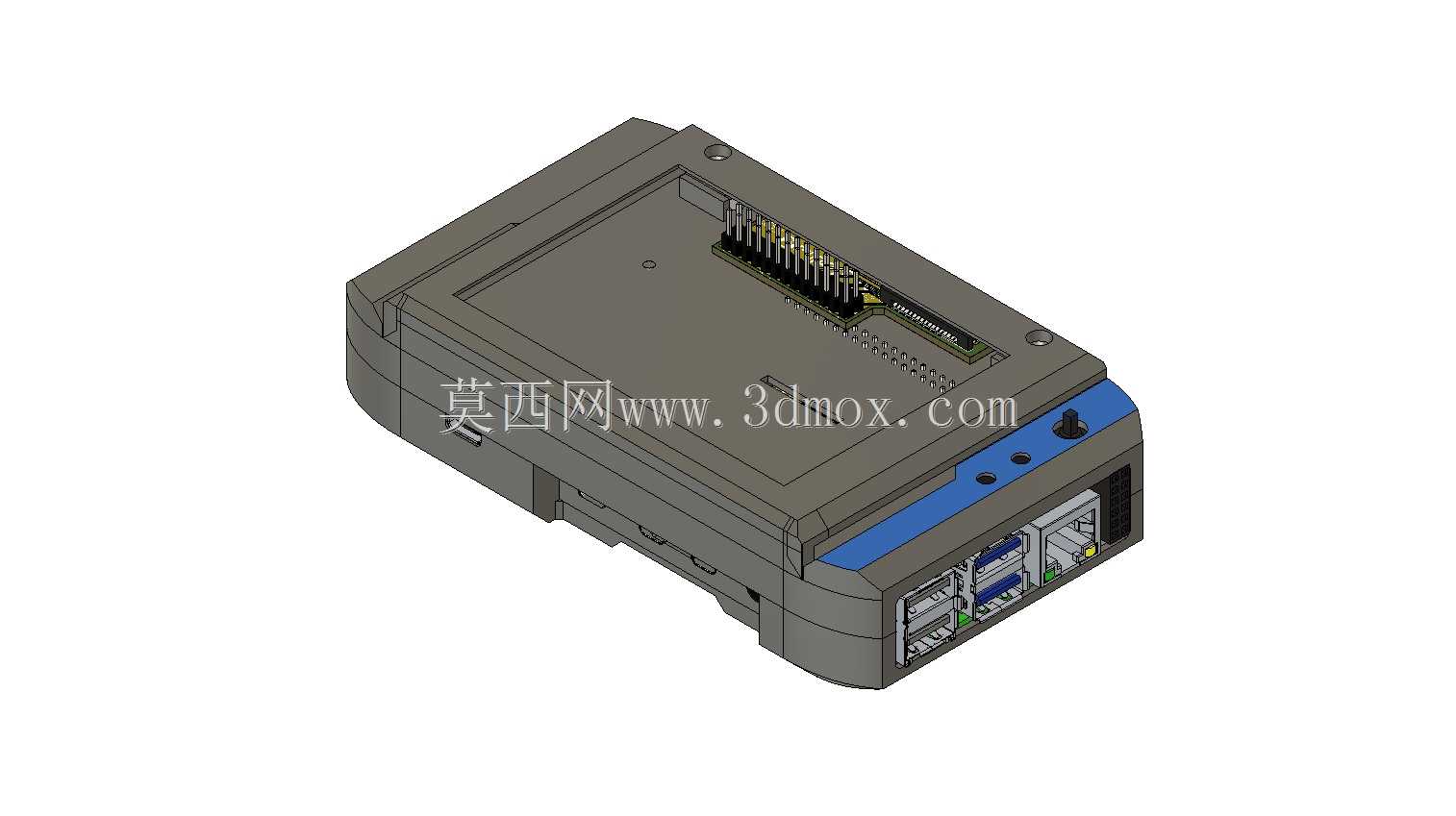

　　设备侧端的接口区域做了下沉式设计，所有对外接口包括USB接口、以太网口、供电接口都集中在壳体一端的蓝色标识区域，接口边缘与壳体外表面保留2mm的内凹距离，日常放置时接口不会直接接触桌面，减少接口被磕碰变形的风险；接口旁预留了状态指示灯的导光孔，导光孔采用阶梯孔结构，内置的导光柱可直接卡在阶梯孔内，无需额外固定结构就能将板载指示灯的光线导出到壳体外部，方便用户直观查看设备运行状态。壳体顶部设计了扩展排针的防护槽，排针安装后顶部与防护槽顶面齐平，既可以直接插接Arduino Shield类扩展板，也能在不使用扩展功能时通过配套的防尘盖板盖住排针区域，避免灰尘、金属碎屑落入排针造成短路。

　　从实际应用场景来看，这款设备可作为嵌入式开发的便携调试终端，现场调试传感器、小型自动化设备时，无需携带笔记本电脑，直接通过设备自带的接口连接待调试硬件，配合物理键盘即可完成参数配置、数据读取等操作；也可作为小型数据采集终端，搭配对应的传感器扩展板，在工业现场、户外环境下完成温湿度、振动、电压等数据的实时采集与本地存储，自带的显示屏可直接展示采集到的数据波形与数值，无需外接显示设备。设计过程中充分考虑了开源硬件的改装需求，壳体背部预留了通用的安装孔位，孔位间距兼容标准的铝型材安装槽，既可以手持使用，也能通过螺丝固定在工作台、设备机架上作为固定操作终端使用；壳体内部的筋位布局按照树莓派核心板、键盘PCB、电池模块的安装位置做了分区，不同功能模块的安装区域之间设置了隔离筋，避免模块之间相互挤压，同时筋位高度刚好支撑各层电路板，保证电路板与壳体之间留有1.5mm的散热间隙，核心板对应的壳体区域还预留了散热格栅的安装位，高负载运行时可加装小型散热片提升散热效率。

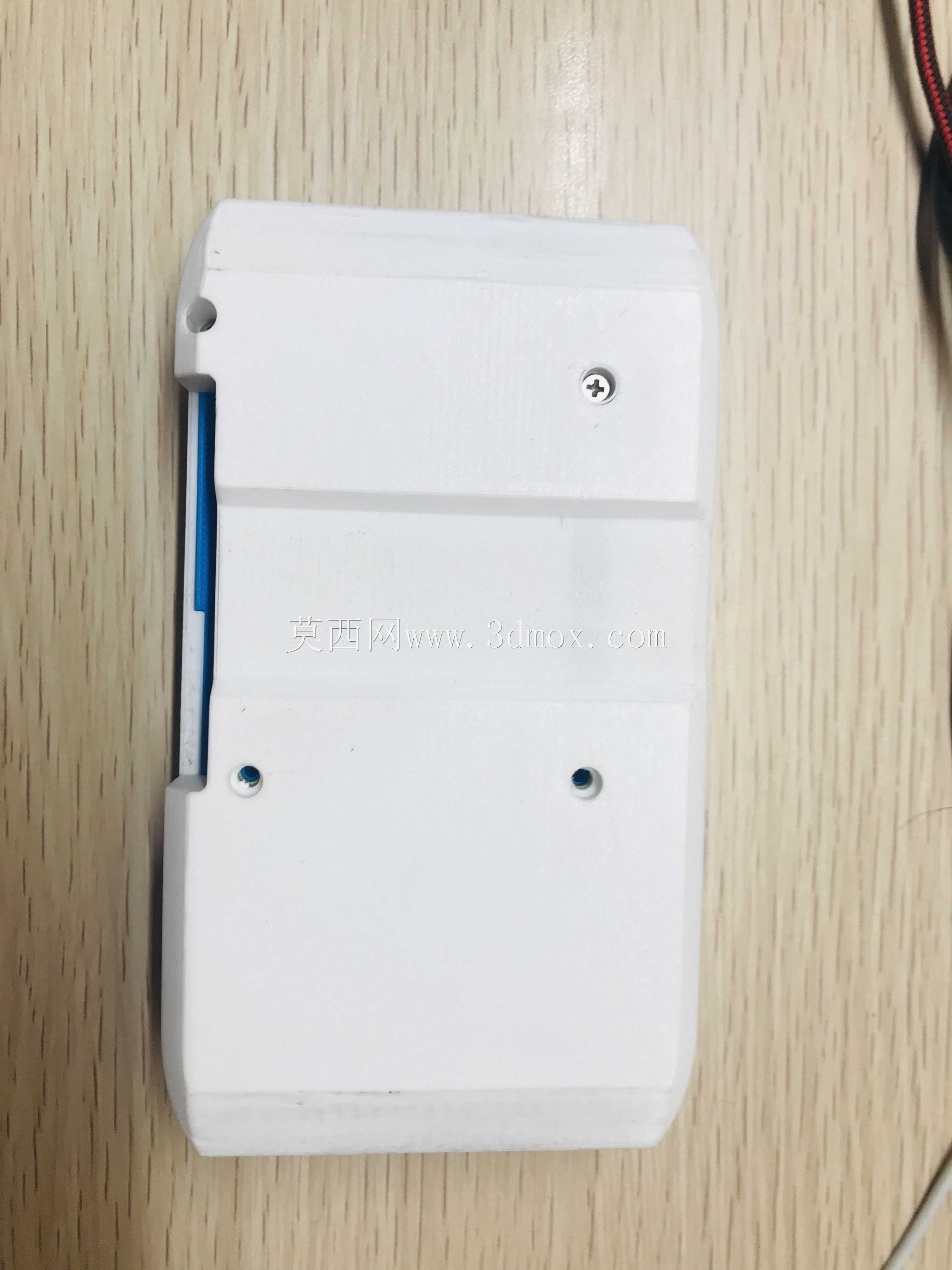

　　安装边界方面，设备整体外形尺寸控制在单手持握的舒适范围内，宽度不超过成年人手掌的平均宽度，厚度控制在30mm以内，放入工装口袋不会有明显的异物感；所有外接扩展板的安装高度都做了限制，插接标准Arduino扩展板后，扩展板顶部不会超出设备背部的防滑垫平面，放置在桌面时可保持平稳不会倾斜。壳体的拼接采用卡扣加螺丝的双重固定方式，四周的卡扣可先完成上下壳体的预定位，再通过底部的两颗沉头螺丝完成最终锁紧，沉头孔深度刚好容纳螺丝头，锁紧后螺丝头与壳体表面齐平，不会突出影响手持手感；上下壳体的拼接处设计了一圈防水胶条的安装槽，加装胶条后可实现日常泼溅防护，满足户外、车间等多尘、少量液体泼溅场景的使用需求。设备内部还预留了小型锂电池的安装仓，仓体设置了电池限位卡扣与电极接触片的安装位，可直接搭配通用的锂聚合物电池实现离线供电，供电线路旁预留了电源管理板的安装位置，可实现充放电管理、电量检测等功能，进一步拓展设备的离线使用场景。
