DIY款ESP32-S3开源智能手表结构设计

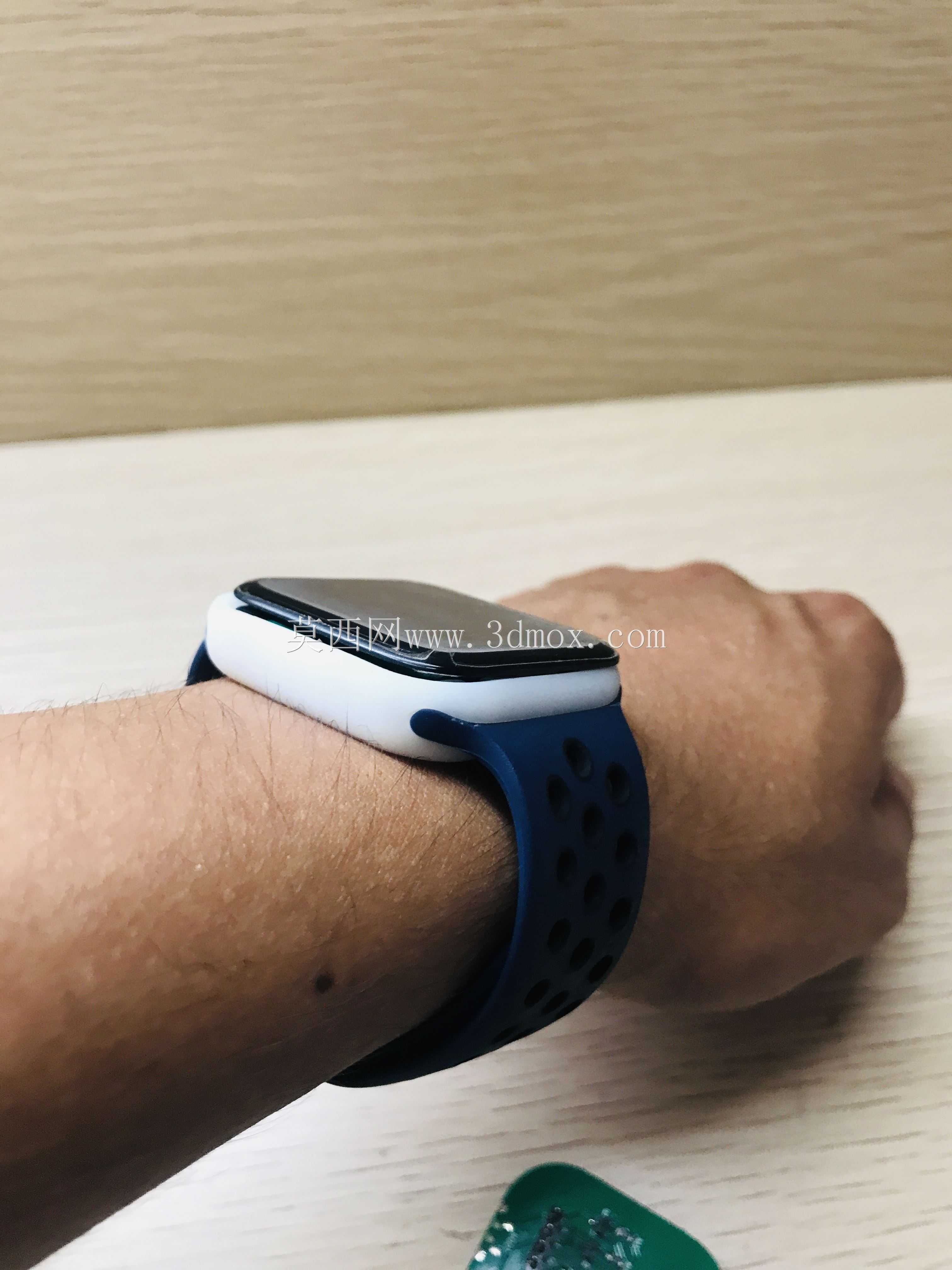

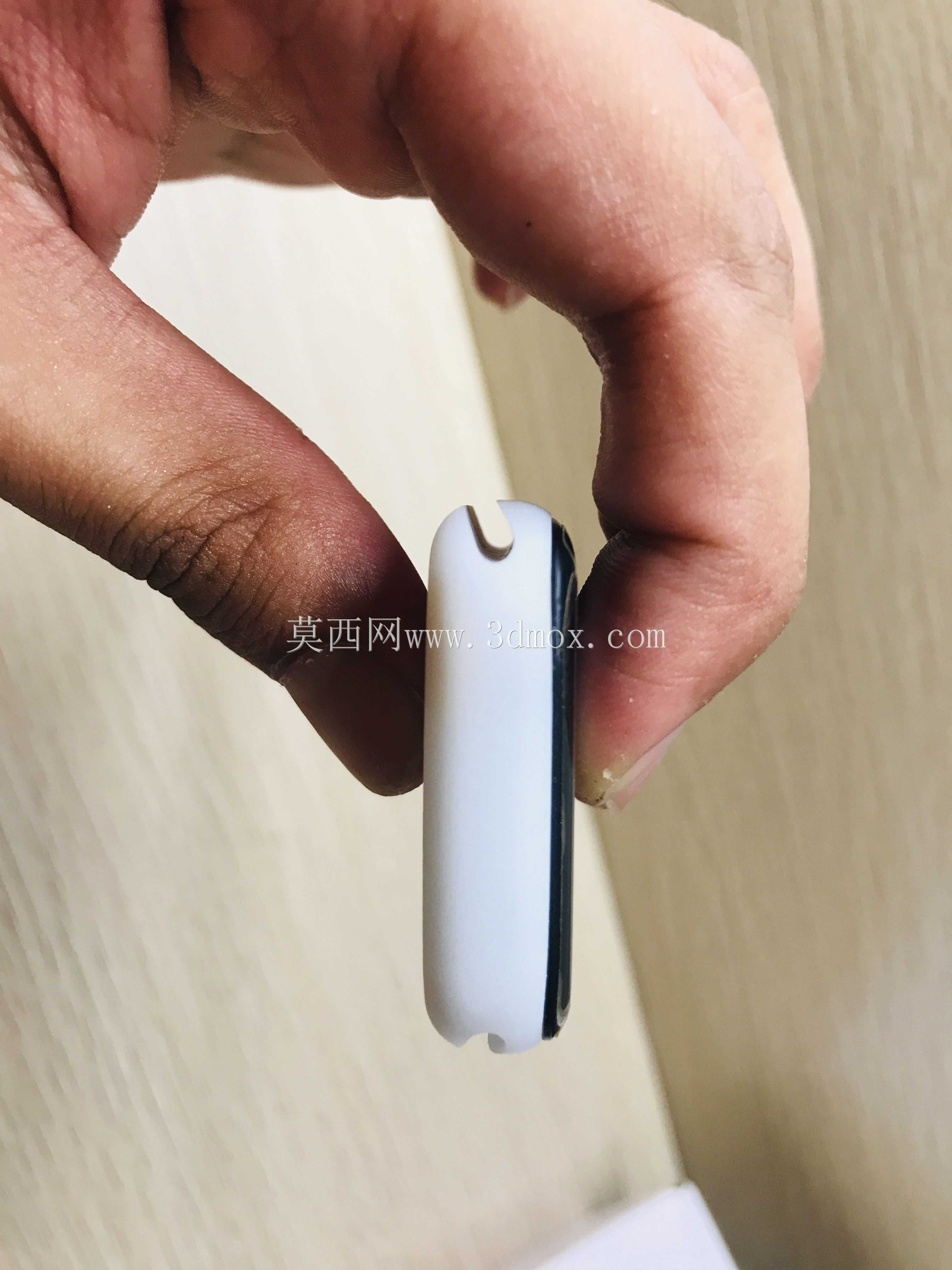

　　这款可穿戴智能终端的设计，核心围绕低功耗嵌入式场景的实用需求展开，整体结构适配日常随身佩戴的使用场景，可覆盖日常时间查看、运动状态感知、短距无线数据交互等常规使用需求，适合嵌入式开发爱好者做二次功能拓展，也可作为低功耗可穿戴设备的结构参考方案。整机外形尺寸控制为44毫米见方，整体厚度12毫米，这个尺寸边界经过多轮佩戴适配验证，既能够容纳全部功能元器件，也能适配绝大多数成年人的手腕维度，不会出现佩戴时硌手、晃荡的问题，表身边缘做了圆弧过渡处理，和表带衔接的位置做了内凹的限位槽，避免表带佩戴时出现错位滑脱的问题。

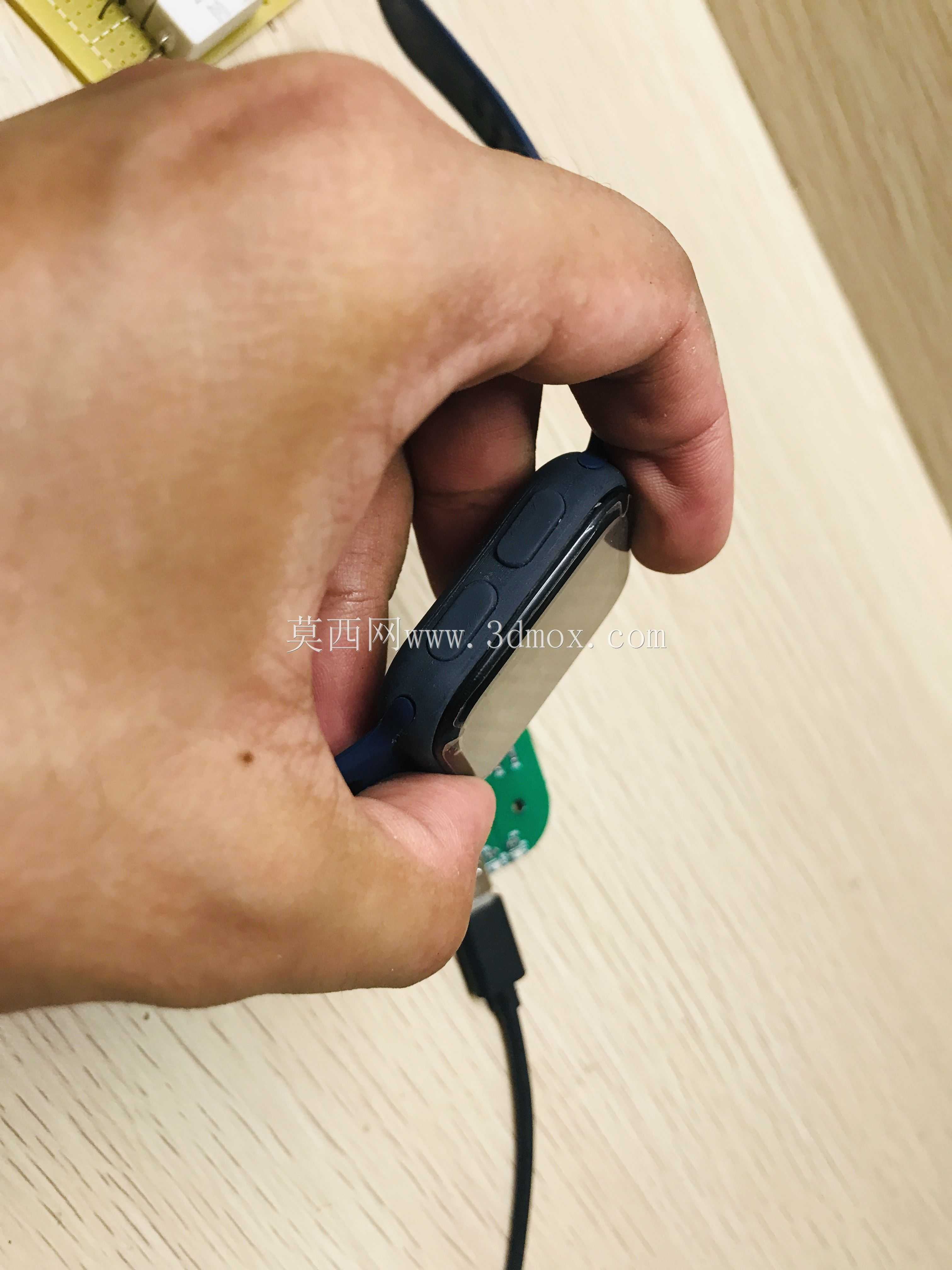

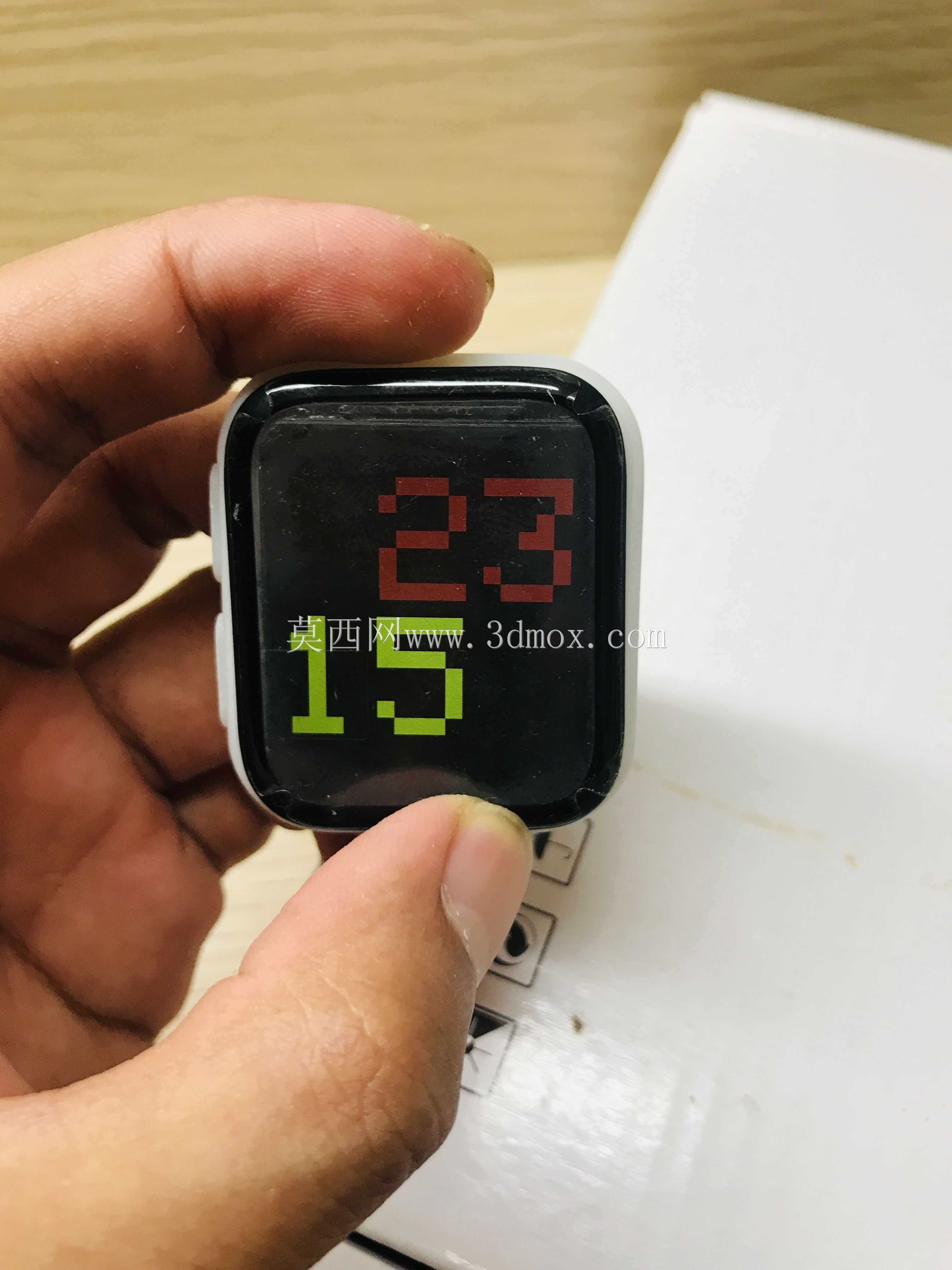

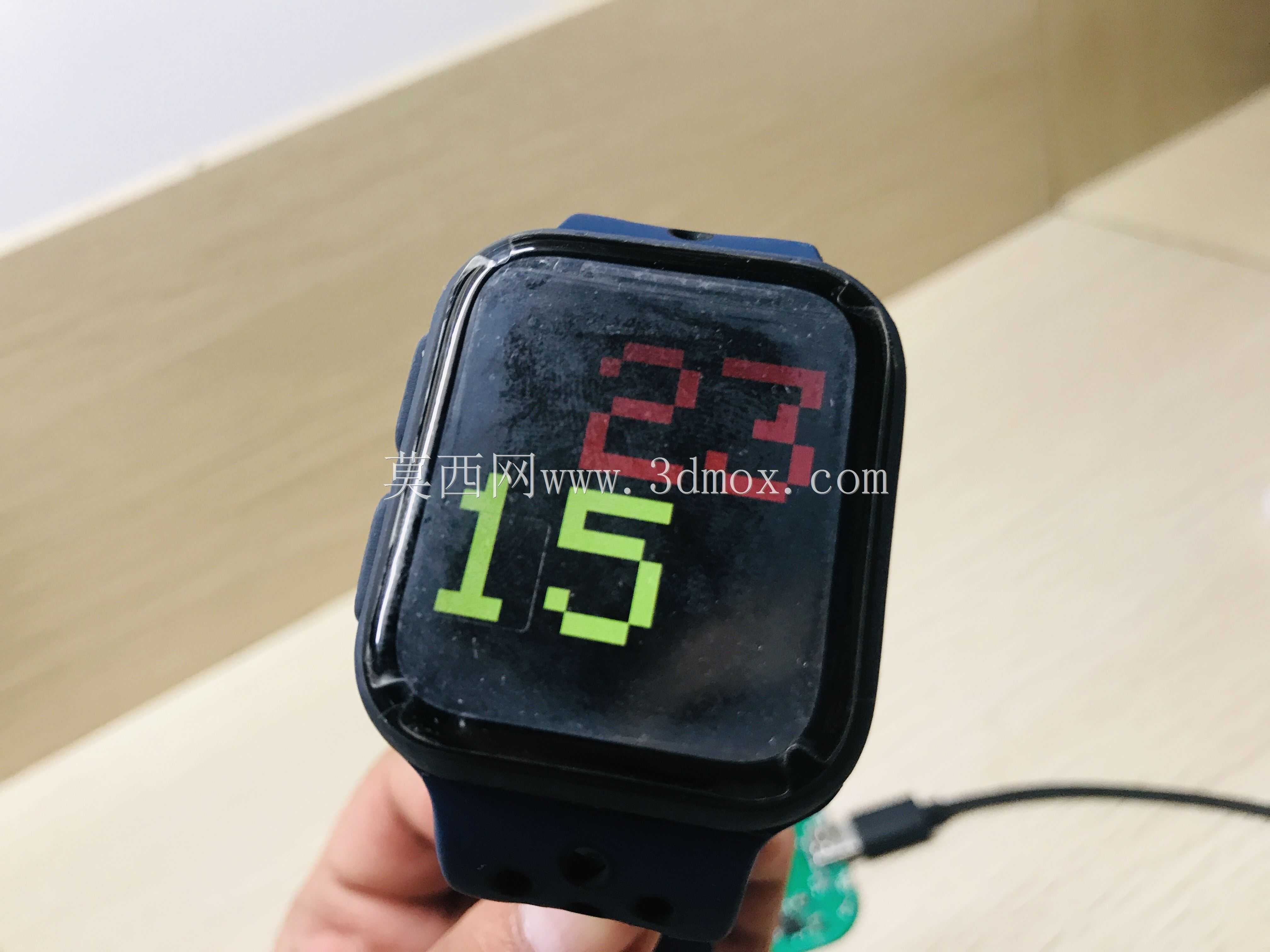

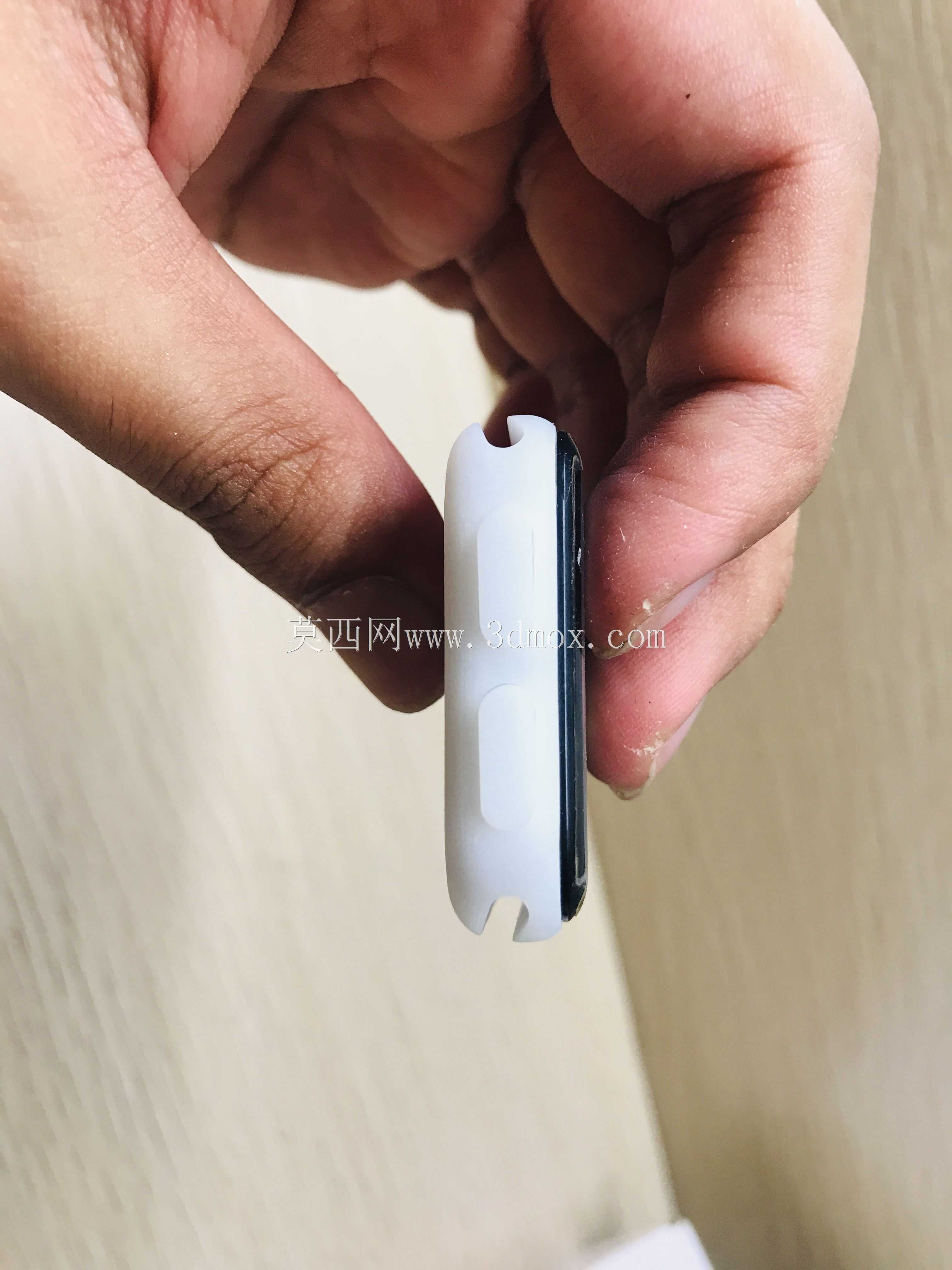

　　显示部分采用1.7英寸IPS液晶面板，选型时重点考虑了户外强光下的可视性，没有搭配触控层，一方面是控制整体厚度，另一方面也降低了触控层带来的额外功耗，延长单次充电的使用时长，屏幕前方加装了防刮前玻璃，玻璃和表壳之间采用泡棉胶做密封缓冲，日常使用中可以抵御轻微的磕碰和溅水，避免屏幕直接被尖锐物体划伤。交互部分设置了2颗实体硬件按键，按键布置在表身侧方拇指自然触碰的位置，按键的触发行程做了适配调整，按压反馈清晰，不会出现误触或者按动无响应的问题，两颗按键可以在固件中自定义映射功能，满足不同使用习惯下的操作需求。

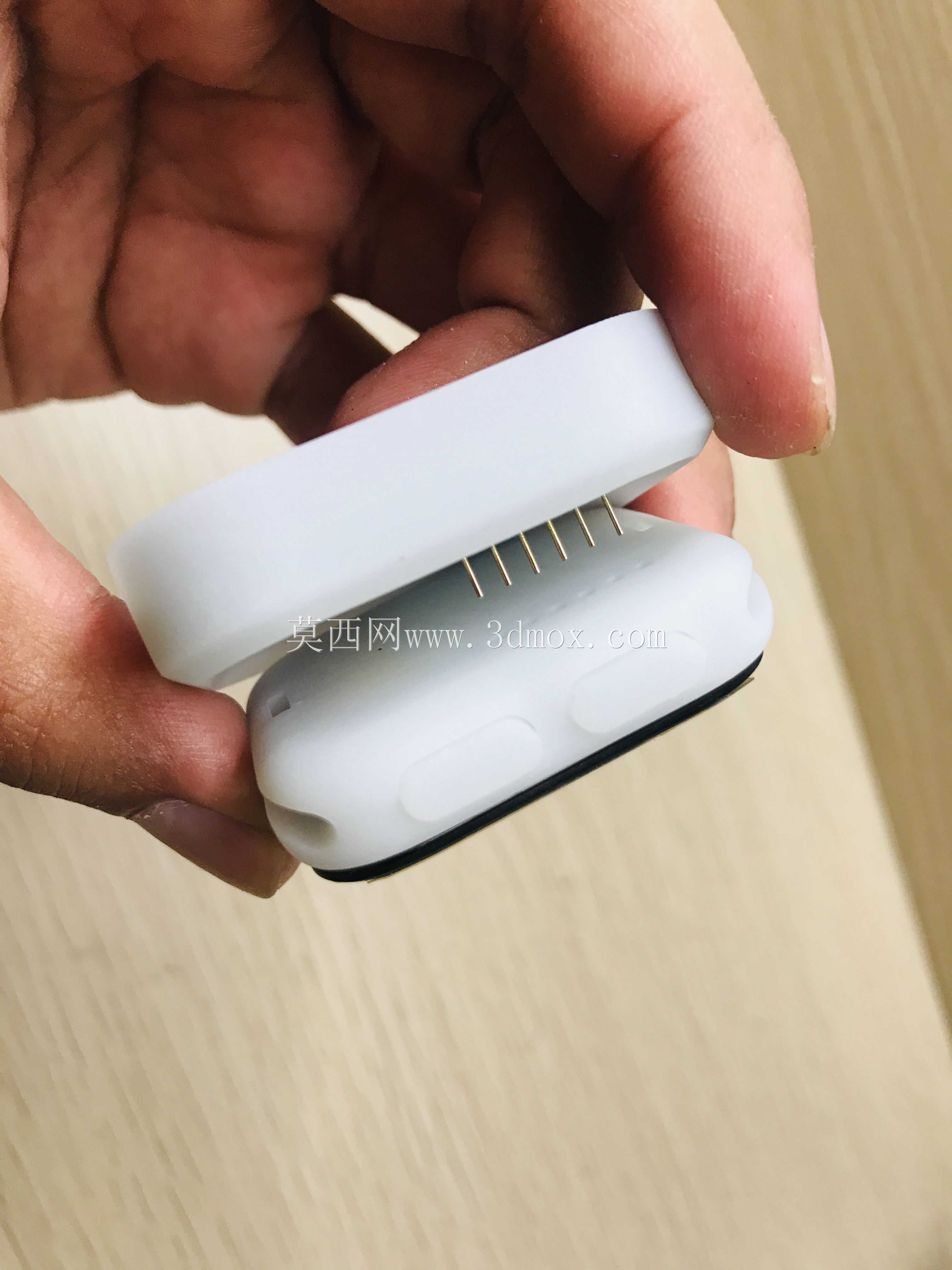

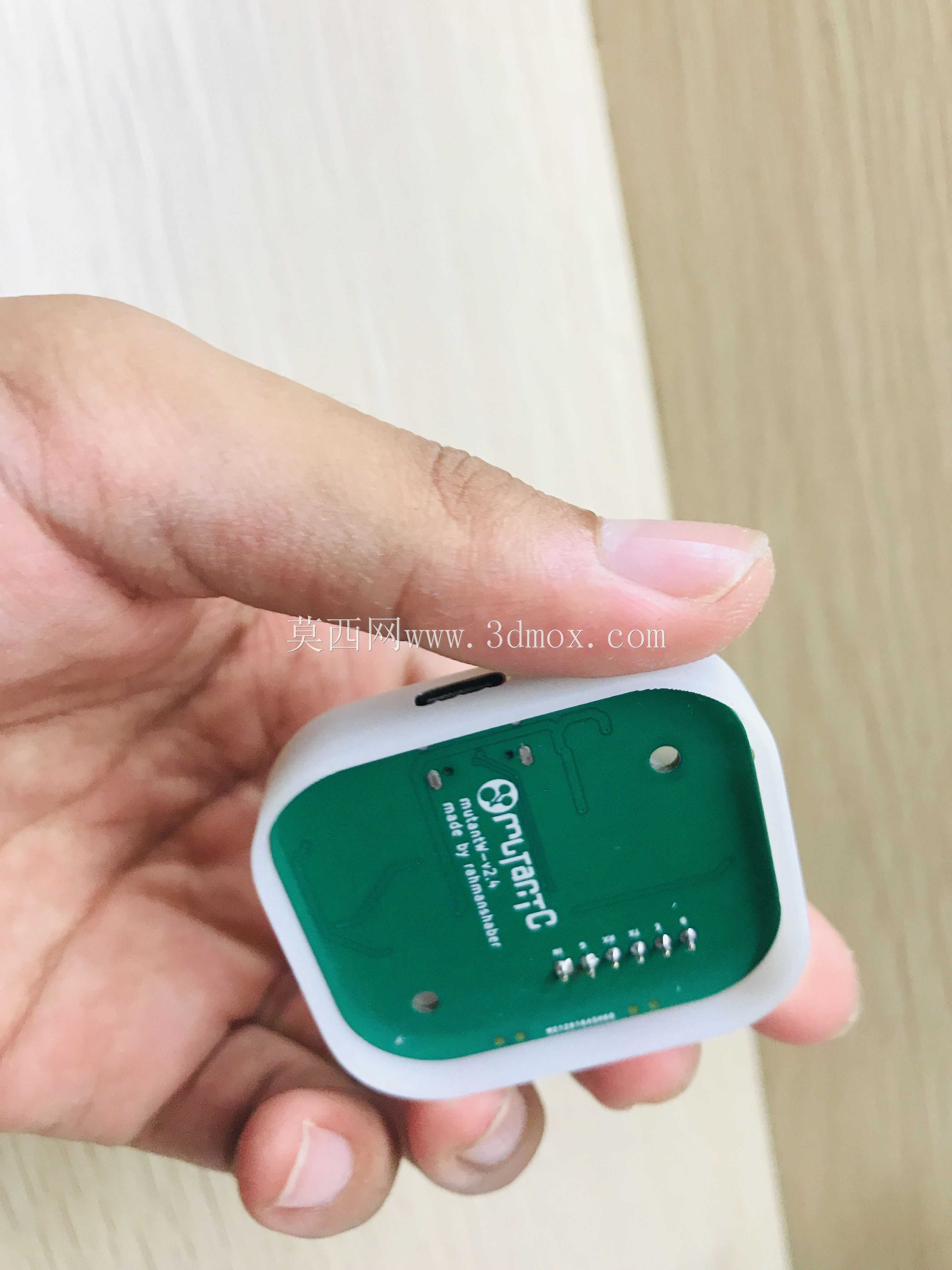

　　内部结构上，核心主控采用ESP32-S3模组，板载WiFi、蓝牙无线通讯模块，同时集成了RTC实时时钟、陀螺仪、振动马达等功能器件，所有元器件通过6针对接连接器和主板连接，连接器带串行通讯和电源引脚，既简化了内部走线的排布，也方便后续拆解更换故障部件。充电底座采用分体式设计，底座和表身通过定位触点对接，不需要额外插拔充电线，放置即可完成充电连接，低功耗模式下整机续航可以达到数天，满足日常外出不频繁充电的使用需求。

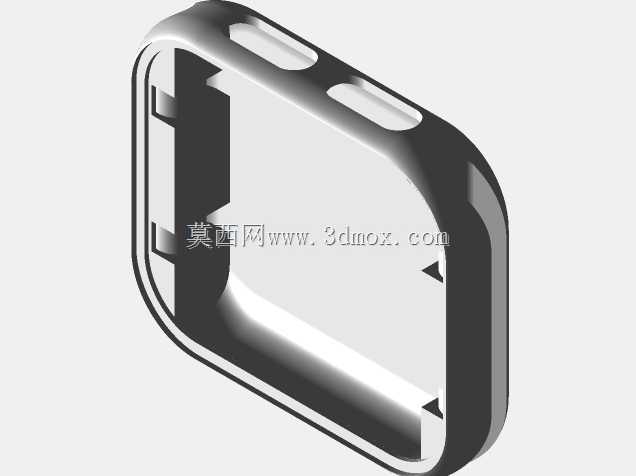

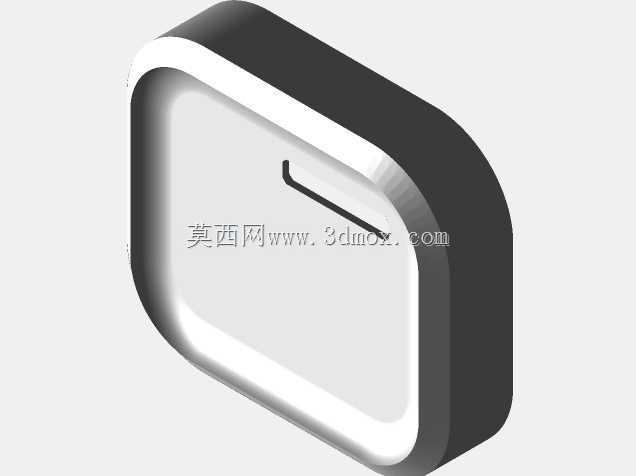

　　表带采用可快拆更换的通用接口设计，支持多种不同材质、不同配色的表带替换，用户可以根据使用场景自行更换适配的表带，不需要额外改造表身结构。软件层面支持OTA无线升级，用户可以通过手机或者PC端直接更新手表固件，不需要拆解表身连接烧录工具，降低了二次开发的门槛。整体结构设计偏向易修改、易组装的方向，所有结构件都没有复杂的倒扣或者特殊加工要求，常规的3D打印或者小批量机加工都可以完成制作，表壳的拆分件做了定位柱设计，组装时不需要额外做治具定位，手工即可完成整机组装，内部的元器件排布做了重心优化，佩戴时表身的重心贴合手腕中心，不会出现偏向一侧歪扭的情况。振动马达的安装位置做了缓冲泡棉的预留槽，振动时不会出现和表壳共振产生的异响，振动反馈可以清晰传递到手腕，同时不会产生过大的噪音。天线部分的结构做了净空区处理，表壳对应天线的位置没有采用金属遮挡件，避免影响无线信号的收发强度，保证蓝牙和WiFi连接的稳定性。
