双节18650锂电池固定座结构设计

　　在手持便携检测设备、小型户外储能模组、DIY电动工具改装、桌面级嵌入式开发板供电模块的结构设计环节，电池固定结构的可靠性直接决定整套供电系统的抗振性能与维护便捷性，这款双节18650电池固定座，正是针对串联排布的圆柱锂电池安装需求做的适配化结构设计。从实际使用场景来看，这类双槽电池座常被用在需要7.4V标称供电的小型设备里，比如手持红外测温仪、便携式信号发生器、小型航模接收端供电仓、自制桌面UPS模块等场景，相比直接用胶带缠绕、泡棉胶粘贴的固定方式，一体式注塑结构的电池座能给电芯提供稳定的径向约束，避免设备在移动、跌落过程中电芯移位导致的接触片脱焊、正负极短路风险。

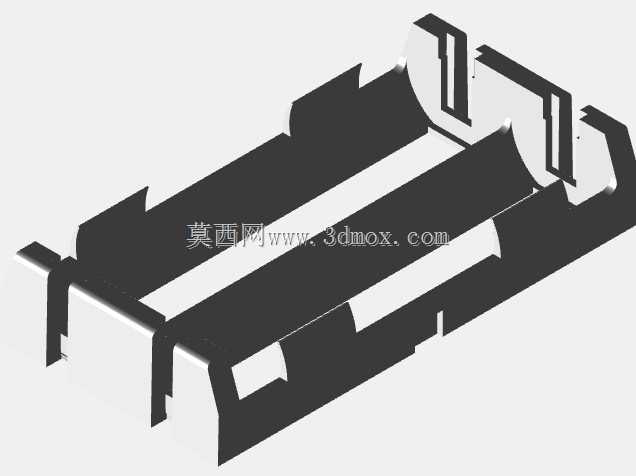

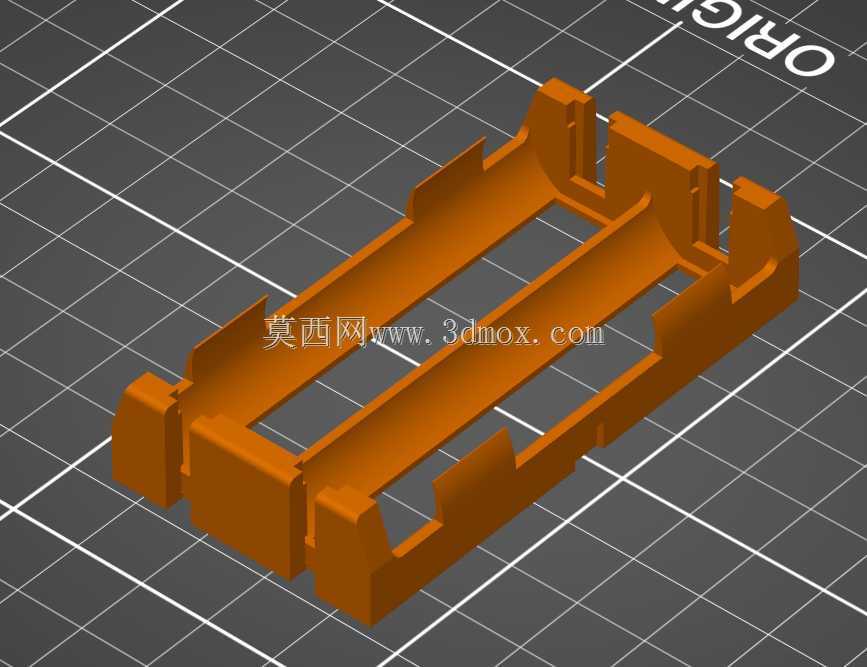

　　设计思路上，这款固定座采用了贯通式长槽结构，槽体内宽严格匹配18650电芯的18mm标准外径，槽体侧壁做了分段式的限位凸筋，没有采用全包裹的封闭槽设计——这种处理一方面能减少注塑成型时的缩痕风险，降低材料用量，另一方面能给电芯预留轻微的膨胀空间，避免锂电池在充放电循环中出现轻微鼓包时被槽体硬挤压造成外壳损伤。槽体两端的卡位结构专门适配Keystone 1016系列的电池接触弹片，弹片安装位的卡槽尺寸做了过盈配合设计，装配时不需要额外打胶固定，直接将弹片卡入两端的卡槽即可完成接触件的固定，弹片的压缩行程预留了0.8mm的余量，既能保证电芯装入后有足够的接触压力，不会因为振动出现接触断电，又不会因为压力过大导致电芯装入时阻力过大，影响日常换电的操作手感。

　　安装边界方面，这款电池座的整体外轮廓做了圆角处理，所有棱角位置都做了R0.5的倒圆角，避免装配时划伤操作人员的手或者磨损相邻的导线绝缘层；底座的四个边角位置预留了自攻螺丝安装柱，安装柱的内孔直径适配M2规格的自攻螺丝，安装孔中心距按照常用的小型设备仓内尺寸做了标准化设计，可以直接固定在ABS材质的设备外壳内壁，也可以配合尼龙扎带穿过槽体侧面的镂空位做无螺丝固定。槽体中间的分隔筋厚度为1.2mm，刚好能隔开两节串联的18650电芯，避免两节电芯的外皮直接摩擦造成绝缘层破损，分隔筋的高度比电芯半径低2mm，不会干涉电芯的装入和取出，用户更换电池时只需要从槽体一端轻推电芯就能将其从座内推出，不需要额外的抠取结构。

　　从功能特性来看，这款固定座没有设计额外的锁扣结构，依靠两端弹片的卡紧力和槽体侧壁的摩擦力就能固定电芯，在常规的1.5米跌落测试工况下，电芯不会从槽体内脱出；槽体侧壁的镂空设计还能辅助电芯散热，在大电流放电场景下，电芯产生的热量可以通过镂空位置快速散出，不会因为全封闭结构导致热量在槽体内积聚，影响电池的循环寿命。实际选型时需要注意，这款固定座仅适配标准直径的18650圆柱电芯，不支持带保护板的加长款18650电芯，也不支持直径更大的21700电芯，设计仓体尺寸时需要在电池座的两端额外预留3mm的弹片压缩空间，避免装配时弹片被过度压缩失去弹性。另外在布线时，两端接触弹片的焊片位置朝向同一侧，方便导线统一走线，不会出现导线交叉干涉的问题，焊片的宽度为2.5mm，足够承受10A以内的持续放电电流，满足绝大多数小型便携设备的供电需求。
