蜗杆蜗轮啮合传动结构三维设计

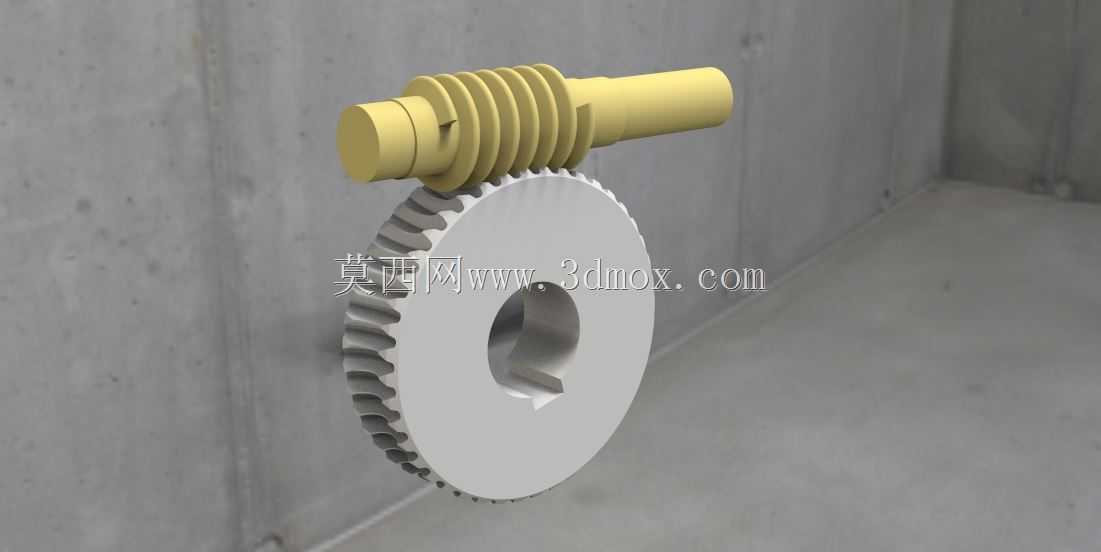

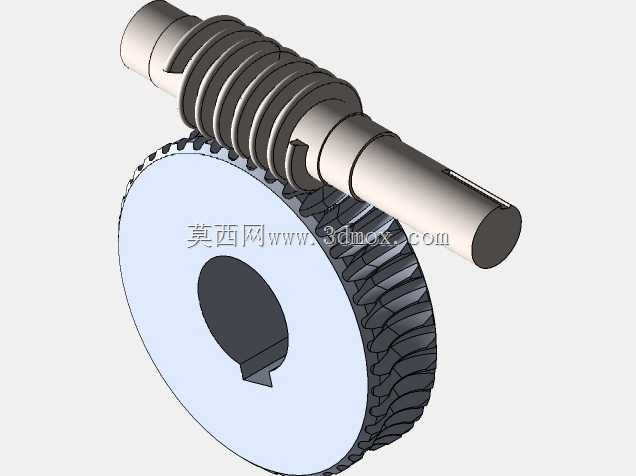

　　这套蜗杆蜗轮啮合结构，是交错轴传动场景里非常典型的减速传动方案，日常在轻工输送设备、小型仪表调节机构、精密进给单元里都能见到这类结构的身影，核心作用是在两轴空间垂直交错的布局下，实现大传动比的动力传递，同时凭借自身的啮合特性获得反向自锁的附加能力，避免负载端反向带动输入端转动，在需要防倒转的升降、定位场景里这个特性尤为实用。

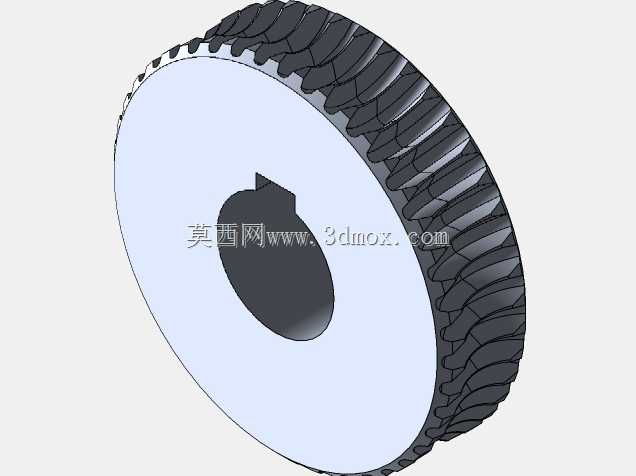

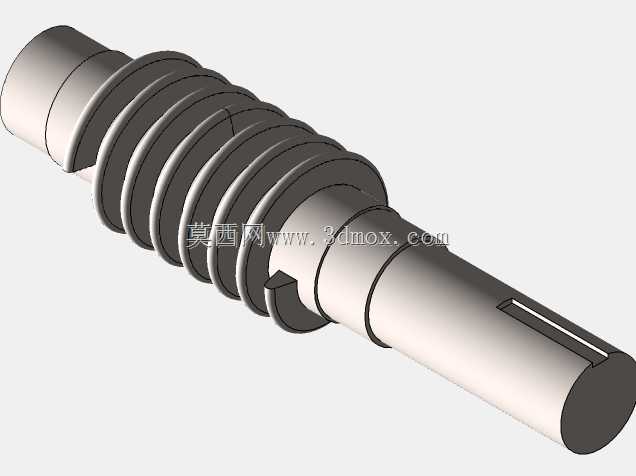

　　从结构设计逻辑来看，蜗杆部分采用的是阿基米德圆柱蜗杆构型，齿面沿轴向呈现等距螺旋排布，螺旋升角经过匹配计算，和蜗轮的齿向角度完全契合，保证啮合时齿面可以实现线接触而非点接触，大幅降低局部接触应力，延长部件的使用寿命。蜗轮部分的轮齿采用沿齿宽方向的弧形包覆设计，齿廓曲面完全匹配蜗杆的螺旋曲面，啮合过程中会有多个齿同时参与接触，相比普通直齿轮传动，承载能力有明显提升，运转时的冲击和噪音也更小，适合对传动平稳性有要求的中低速重载场景。

　　在实际安装布局上，这套结构的安装边界需要重点关注两轴的中心距公差，中心距的偏差会直接影响齿面啮合间隙，间隙过大会导致传动回程误差增大，反向传动精度不足，间隙过小则会加剧齿面磨损，甚至出现运转卡滞的问题。蜗轮的中心孔带有键槽结构，用于和输出轴实现周向固定，传递输出扭矩，安装时需要保证蜗轮端面和轴线的垂直度，避免运转时出现齿面偏载，造成局部齿面过度磨损。蜗杆的两端轴颈用于装配支撑轴承，轴肩位置做了定位设计，保证蜗杆轴向位置固定，避免轴向窜动影响啮合精度。

　　设计这类传动结构时，首先要根据传动比要求确定蜗杆的头数和蜗轮的齿数，单头蜗杆可以获得更大的传动比，自锁性能也更好，但传动效率相对偏低，多头蜗杆传动效率更高，但加工难度更大，自锁性能会随头数增加而下降，需要根据实际使用场景的需求做权衡。齿面参数的匹配是设计核心，模数、压力角、螺旋升角、蜗轮变位系数这些参数需要经过啮合验算，保证齿面不发生根切，同时获得合理的接触斑点位置，理想状态下接触斑点应该分布在蜗轮齿面的中部偏啮入侧，保证运转时可以形成稳定的润滑油膜，降低齿面磨损。

　　在实际设备应用中，这类结构通常会封闭在箱体内使用，啮合部位需要加注润滑脂或者齿轮油，因为蜗杆蜗轮啮合时齿面存在相对滑动，润滑条件不好的话会快速出现齿面胶合、磨损的问题，转速较高的场景还需要考虑散热设计，避免长时间运转温度过高导致润滑失效。和普通圆柱齿轮传动相比，蜗杆蜗轮的结构更紧凑，相同传动比下整体体积可以做的更小，很适合安装空间受限的小型设备里，比如小型自动化生产线的分度机构、阀门的电动执行机构、家用设备的减速调节单元，都大量采用这类传动结构。

　　建模过程中需要重点处理齿面的曲面生成，蜗杆的螺旋齿面可以通过螺旋扫描的方式生成，扫描轮廓要和齿廓参数完全对应，蜗轮的轮齿则需要通过布尔运算或者阵列包覆的方式生成，保证每个轮齿的曲面都能和蜗杆齿面实现无干涉啮合，装配完成后需要做干涉检查，验证全啮合行程内是否存在齿面碰撞的问题，同时模拟运转过程，确认啮合间隙处于合理区间，避免实际加工装配后出现无法正常运转的问题。对于需要做有限元分析的场景，还要对齿面做网格细化处理，校核额定负载下的齿面接触应力和齿根弯曲应力，保证结构强度满足使用要求，避免出现断齿、齿面压溃的失效问题。
