四缸发动机进气侧排气歧管结构设计

　　这款四缸机型配套的排气歧管，在进排气系统开发中属于核心的导流承力部件，日常装机场景覆盖1.6L-2.0L排量的自然吸气乘用汽油机，也可适配同缸径规格的小型非道路通用动力单元，核心作用是将四个气缸燃烧后排出的高温高压废气，以尽可能低的流阻汇集到单出口端，输送至下游三元催化、消声总成完成尾气处理与降噪。从实际使用工况来看，该部件长期处于800-1000℃的高温排气冲刷环境，同时要承受发动机启停过程中的热胀冷缩交变应力，以及整车运行带来的振动载荷，因此结构设计上首先要兼顾气流组织与结构强度的平衡。

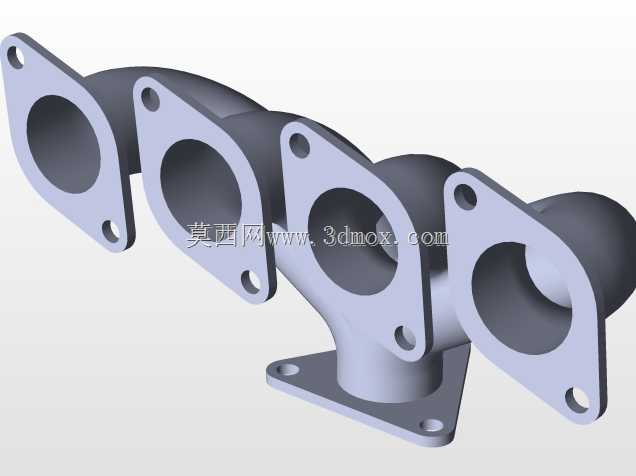

　　设计阶段首先确定的是四缸等长歧管的分支走向，四个进气法兰接口呈直线等距排布，对应直列四缸发动机缸盖的排气口位置，每个法兰面都预留了两个螺栓安装孔，安装时配合金属密封垫片实现端面密封，避免高温废气泄漏。分支管路从各缸接口出发后逐步平滑汇流，没有出现直角弯折或者截面突变的结构，目的是降低各缸排气的干涉问题——尤其是四缸机1、4缸与2、3缸的排气脉冲存在相位差，平滑的汇流腔设计可以减少排气背压的波动，避免出现各缸排气互相干扰导致的充气效率下降问题。

　　从安装边界来看，四个进气侧法兰的安装孔位中心距严格匹配对应缸盖的排气口螺栓孔坐标，法兰面平面度要求控制在0.1mm以内，保证密封可靠性；下端的单出口法兰为方形结构，预留两个安装孔用于对接下游排气前段管路，出口法兰的端面同样需要保证加工平面度，配合密封垫实现管路连接密封。整个歧管的主体壁厚根据铸造工艺要求设定为3.5mm，既可以满足高温下的结构强度要求，避免长期使用出现开裂变形，也不会因为壁厚过大导致整机重量超标、热容量过高影响冷启动后的三元催化起燃速度。

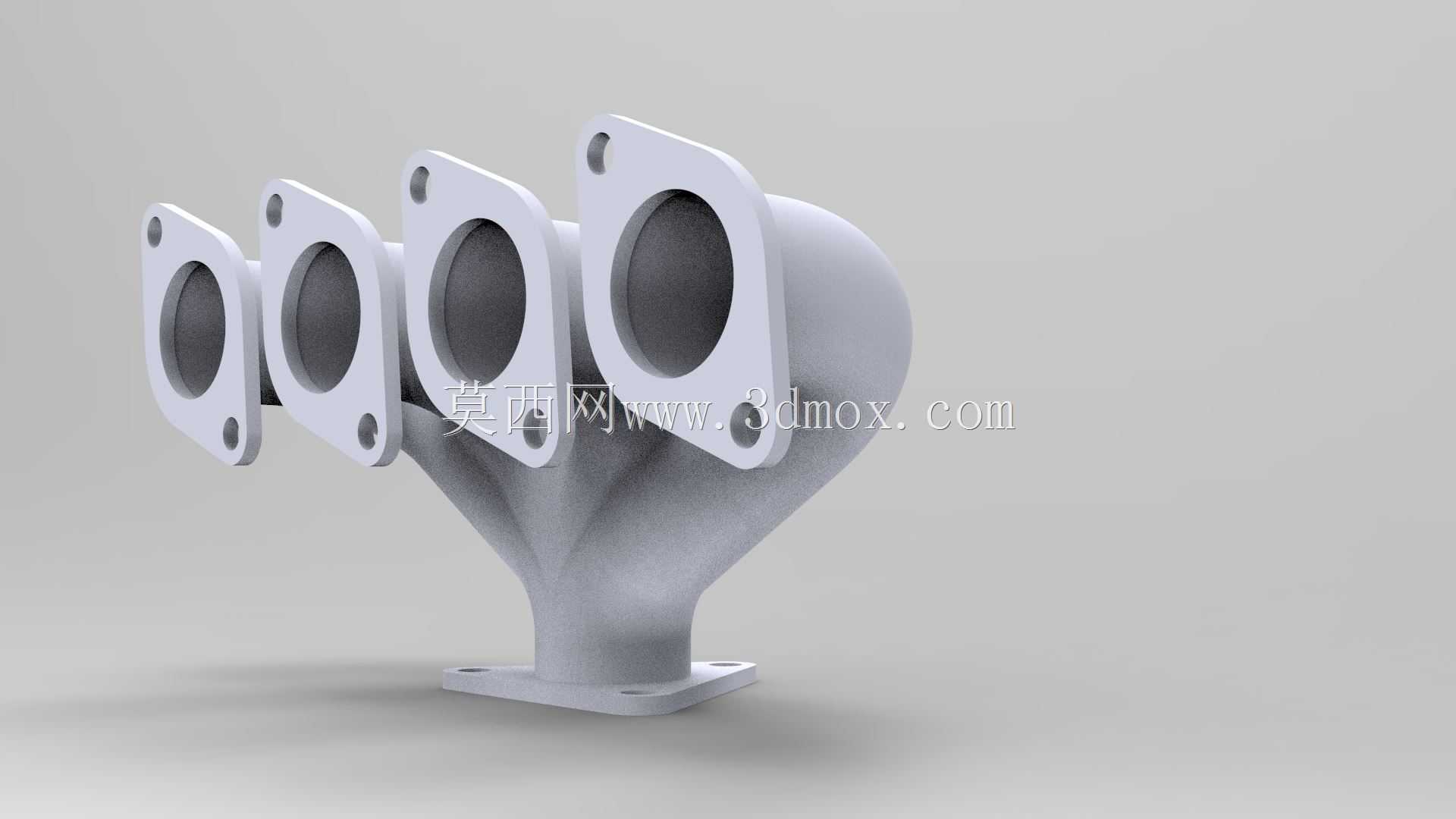

　　外形设计上，分支管路与汇流腔采用顺滑的圆弧过渡，没有多余的凸起结构，一方面可以减少铸造过程中的应力集中点，降低铸件废品率，另一方面也能避免在发动机舱内与周边的线束、冷却管路、隔热板等部件出现安装干涉。在建模过程中，各分支的流道截面从进气端的圆形接口逐步过渡到汇流腔的融合截面，全程保证流道截面积的平滑变化，不会出现局部截面收缩导致的排气流速骤升、流阻增大的问题。

　　实际选型匹配时，这款歧管的安装空间占用需要适配直列四缸发动机的排气侧布局，整体横向宽度对应四个缸盖排气口的总跨度，纵向高度从缸盖安装面到出口法兰的距离控制在常规前置前驱车型的发动机舱排气侧空间范围内，不会与防火墙、前副车架等部件产生运动干涉。结构上没有集成EGR取气口或者氧传感器安装座，属于基础款的排气汇集部件，后续可根据不同机型的排放要求，在汇流腔或者出口端预留对应的传感器安装位，适配不同的排放法规要求。

　　从工艺实现角度，该结构适合采用砂型铸造或者消失模铸造工艺生产，材料可选用高硅钼球墨铸铁或者耐高温铸钢，满足高温工况下的抗氧化、抗变形要求；法兰面在铸造完成后需要进行铣削加工，保证安装平面的平面度与粗糙度要求，安装孔采用钻削加工保证孔位精度，避免安装时出现螺栓无法穿入或者密封面压合不严的问题。在流场验证阶段，这类等距平滑汇流的歧管结构，各缸的排气不均匀度可以控制在5%以内，排气背压相较于直角弯折的歧管结构降低12%左右，能够有效提升发动机的动力输出响应，同时降低排气过程中的泵气损失，对改善整机燃油经济性也有一定帮助。
