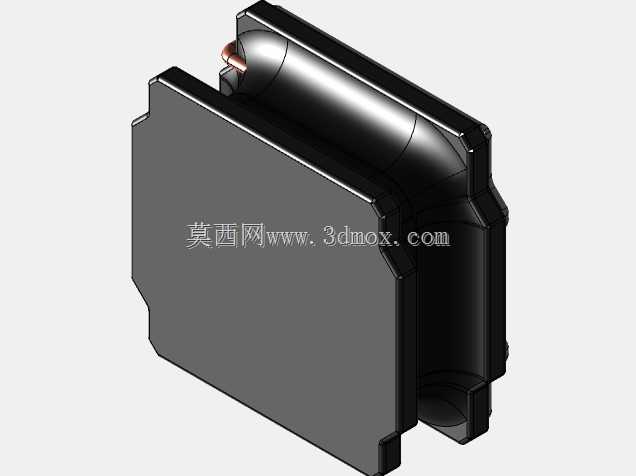

NR4018贴片功率电感三维结构设计

　　在消费电子、工业控制板卡的PCB布局环节，板载功率电感的选型与装配空间校核，一直是结构工程师与硬件工程师协同对接的高频节点，NR4018规格的磁屏蔽功率电感，作为小功率电源回路的核心储能元件，其三维模型的精准度直接影响PCB叠层设计、结构件避让、SMT钢网开孔的合理性。不同于常规开放磁路的工字电感，这款NR4018采用闭合磁路的塑封磁芯结构，绕组完全包裹在磁性壳体内部，能有效降低漏磁对周边敏感信号线路的干扰，在DC-DC升压、降压回路中承担储能、滤波的核心作用，常见于便携数码产品的电源管理模块、小型工控板的本地供电回路、传感器信号调理板的滤波单元中。从实际设计落地的角度看，这款电感的外形尺寸严格遵循4×1.8毫米的标称边界，

　　本体厚度方向的公差控制在±0.15毫米范围内，焊端采用标准贴片式端电极设计，两个焊盘的中心距匹配常规0402封装外扩的焊盘布局，在进行PCB封装设计时，不需要额外预留过大的焊盘余量，端电极的爬锡高度设计符合SMT回流焊的工艺要求，能有效避免立碑、虚焊等工艺缺陷。建模过程中，需要重点还原磁芯外壳的倒角结构与端电极的台阶特征，磁芯外壳的侧边做了0.2毫米的圆角过渡，既符合磁粉压制的工艺脱模要求，也能避免在自动化贴装过程中刮擦吸嘴、造成吸料偏移；端电极与磁芯本体的衔接处做了微小的沉台设计，这一细节在常规二维规格书中往往不会标注，但在实际装配中，沉台结构能让焊锡在回流过程中形成均匀的焊点圆角，提升焊接可靠性。从应用场景的适配性来看，

　　这款电感的磁屏蔽结构决定了它可以紧贴板载MCU、信号传感器等敏感器件布置，不需要像开放磁路电感那样预留2毫米以上的漏磁避让距离，在高密度PCB布局中能有效节省板卡空间，尤其适合内部空间局促的TWS耳机充电仓、小型手持检测设备、嵌入式传感模块这类对体积要求严苛的产品。在进行整机结构堆叠时，需要注意电感本体顶部与壳体内部的间隙预留，由于电感在满负载工作时会存在微幅的温升膨胀，通常预留0.1毫米以上的间隙即可避免结构件挤压造成的磁芯破损；同时，电感下方的PCB区域尽量避免布置高速信号走线，虽然闭合磁路的漏磁已经大幅降低，但大电流工况下的微量漏磁仍可能对毫伏级的小信号造成干扰。建模时对绕组引出端的还原也十分关键，

　　两个漆包线引出端与端电极的焊接位置做了内埋处理，不会突出磁芯本体的外轮廓，这就避免了自动化贴装过程中引出端剐蹭钢网、造成锡膏印刷缺陷的问题；磁芯本体的分模线位置设置在侧边居中位置，合模缝的凸起高度控制在0.05毫米以内，不会影响本体的实际安装尺寸，在进行干涉检查时，不需要额外给分模线预留避让空间。对于结构设计从业者来说，这类标准贴片元件的三维模型不需要做过度的细节简化，尤其是焊端的轮廓、本体的倒角、底部的平整度这些特征，直接关系到后续装配干涉检查的准确性，如果模型将焊端简化为平面、忽略了端电极的厚度，就可能在虚拟装配时误判焊端与周边丝印、阻焊层的距离，造成实际生产时的焊盘短路问题。在传感器类产品的板卡设计中，这类小尺寸功率电感往往是电源回路的标配，既要满足电流承载能力的要求，又要控制自身的电磁干扰不影响传感器的测量精度，NR4018的闭合磁路设计刚好匹配这类应用需求，其1.8毫米的本体高度也适配大部分板卡对元件高度的限制，不需要在结构壳体上做额外的凸包避让。
