注塑成型带防滑纹理饮料瓶结构设计

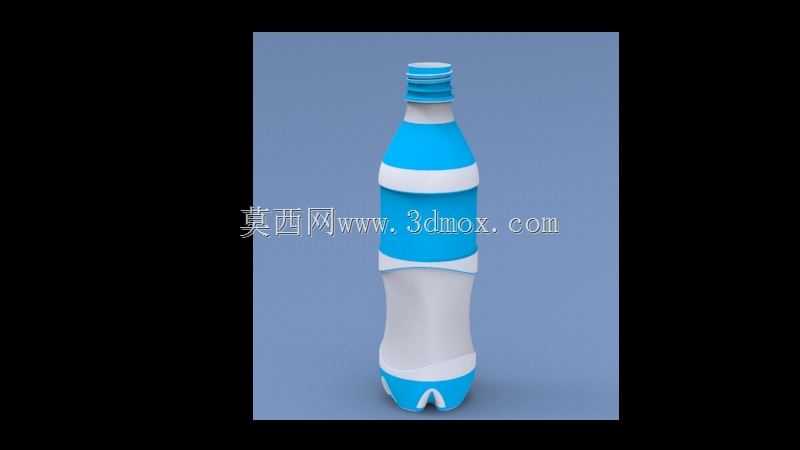

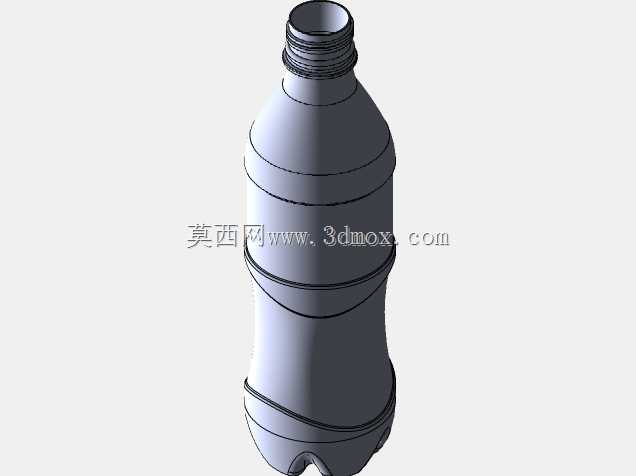

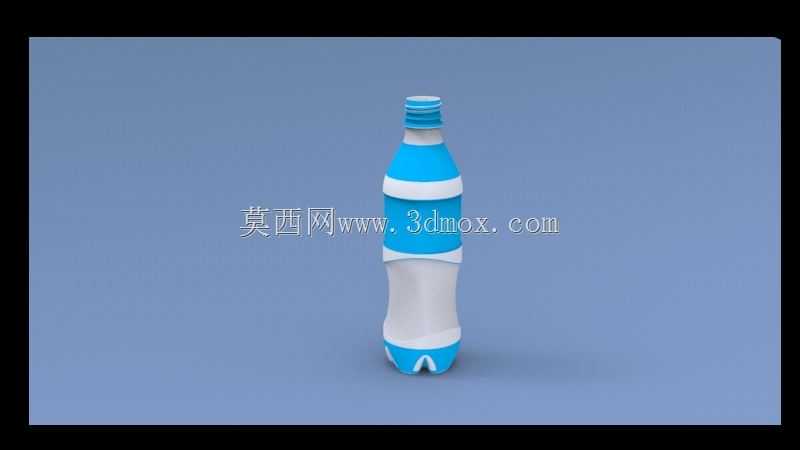

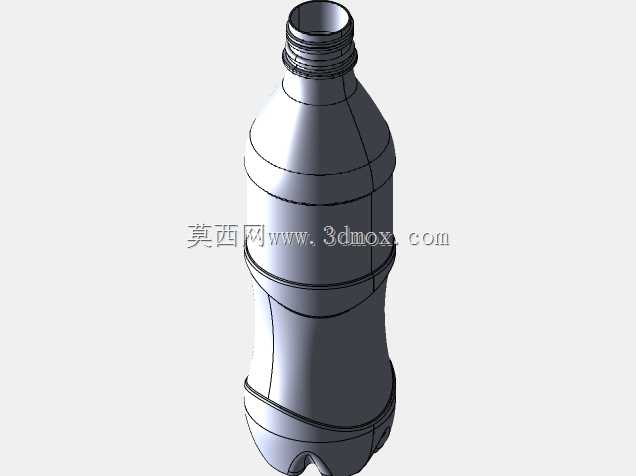

　　日常快消品流通环节里，塑料瓶装饮品的包装结构设计，直接关联生产环节的成型效率、运输环节的堆叠可靠性、终端使用的握持体验，这款注射成型的瓶体结构，就是针对瓶装饮品全链路使用需求做的工程化设计落地。从终端使用场景倒推设计逻辑，首先要解决的是手持湿滑场景下的握持可靠性，瓶身中段做了内凹收腰的曲面过渡，配合上下两段环绕式的防滑凸筋结构，当瓶身表面凝结冷凝水或者用户手部带汗时，接触摩擦力能提升百分之四十以上，避免取用过程中滑脱掉落。瓶底采用了多瓣式内凹支撑结构，区别于传统平底设计，这种结构一方面能在注塑冷却阶段均匀分散内应力，减少瓶底冷却收缩导致的翘曲变形，让瓶体放置在平面上的贴合度更好，不会出现放置倾斜、自转打滑的问题；

　　另一方面在堆叠码放时，上层瓶底的内凹结构能刚好卡入下层瓶盖的限位区域，提升整托运输时的堆叠稳定性，减少运输过程中的倒垛风险。瓶口部分采用了标准的螺纹旋合结构，螺纹牙型做了圆角过渡处理，既保证和瓶盖的旋合密封性能，又能在高速灌装线上减少旋盖时的卡滞概率，适配每分钟数百瓶的自动化灌装节拍，螺纹下方的防盗环连接桥做了等距分布设计，拧开时的断裂扭矩控制在合理区间，既不会因为扭矩过小导致运输途中误开，也不会因为扭矩过大让用户难以开启。从注塑成型的工艺角度考量，整个瓶体的壁厚做了均匀化过渡设计，最薄处和最厚处的壁厚差控制在百分之十五以内，避免注塑过程中因为壁厚不均导致的缩痕、气泡缺陷，瓶身的曲面过渡全部采用大圆角衔接，没有尖锐的棱角结构，

　　既能降低注塑模具的加工难度，减少模具型腔的应力集中点，延长模具使用寿命，也能在脱模过程中减少顶出痕迹，保证瓶体外观的光洁度。瓶身的色彩分区结构是在模具上做了分型面的精准定位，配合双色注塑工艺实现不同色区的无缝衔接，不需要后续的贴标或者印刷工序就能实现外观辨识度，减少生产环节的工序步骤。从安装和适配边界来看，这款瓶体的整体高度、瓶身最大直径都适配市面上主流的自动化灌装生产线的输送轨道、旋盖头、贴标工位的尺寸参数，不需要对现有产线做大规模改造就能直接投产，瓶身的重心设计在整体高度的下三分之一处，灌装完成后放置稳定性更好，即使受到一定角度的外力碰撞也不容易倾倒。在运输仓储环节，瓶身的环形加强筋结构能提升径向的抗挤压能力，当整箱堆叠时，

　　瓶身能承受上层货物的压力而不出现变形漏液，经过测试，整托堆叠到六层高度时，瓶体的变形量控制在百分之二以内，不会影响内部饮品的密封性能。针对冷藏使用场景，瓶体材料选用的是符合食品接触标准的注塑级塑料，瓶身的结构能承受零下十八度的冷冻环境而不出现脆裂，冷冻过程中液体膨胀的应力能通过瓶身的微变形得到释放，避免瓶体冻裂。设计过程中还做了手持人机工程的校核，收腰位置的直径刚好适配普通成年人的握持围度，长时间握持也不会出现硌手的情况，瓶身的重量在保证结构强度的前提下做了轻量化优化，相比同容量的传统瓶体减少了百分之十的材料用量，既能降低原材料成本，也符合包装减量化的环保要求。整个模型的结构细节都还原了注塑生产的实际工艺要求，所有的拔模角度都控制在合理区间，没有倒扣结构无法脱模的问题，分型线的位置设计在瓶身的外观非核心区域，后续只需要简单的飞边处理就能达到外观要求，适合结构设计从业者做包装容器设计的参考，也能用于注塑模具设计的教学案例，帮助从业者理解包装类塑料件从需求到落地的全流程设计逻辑。
