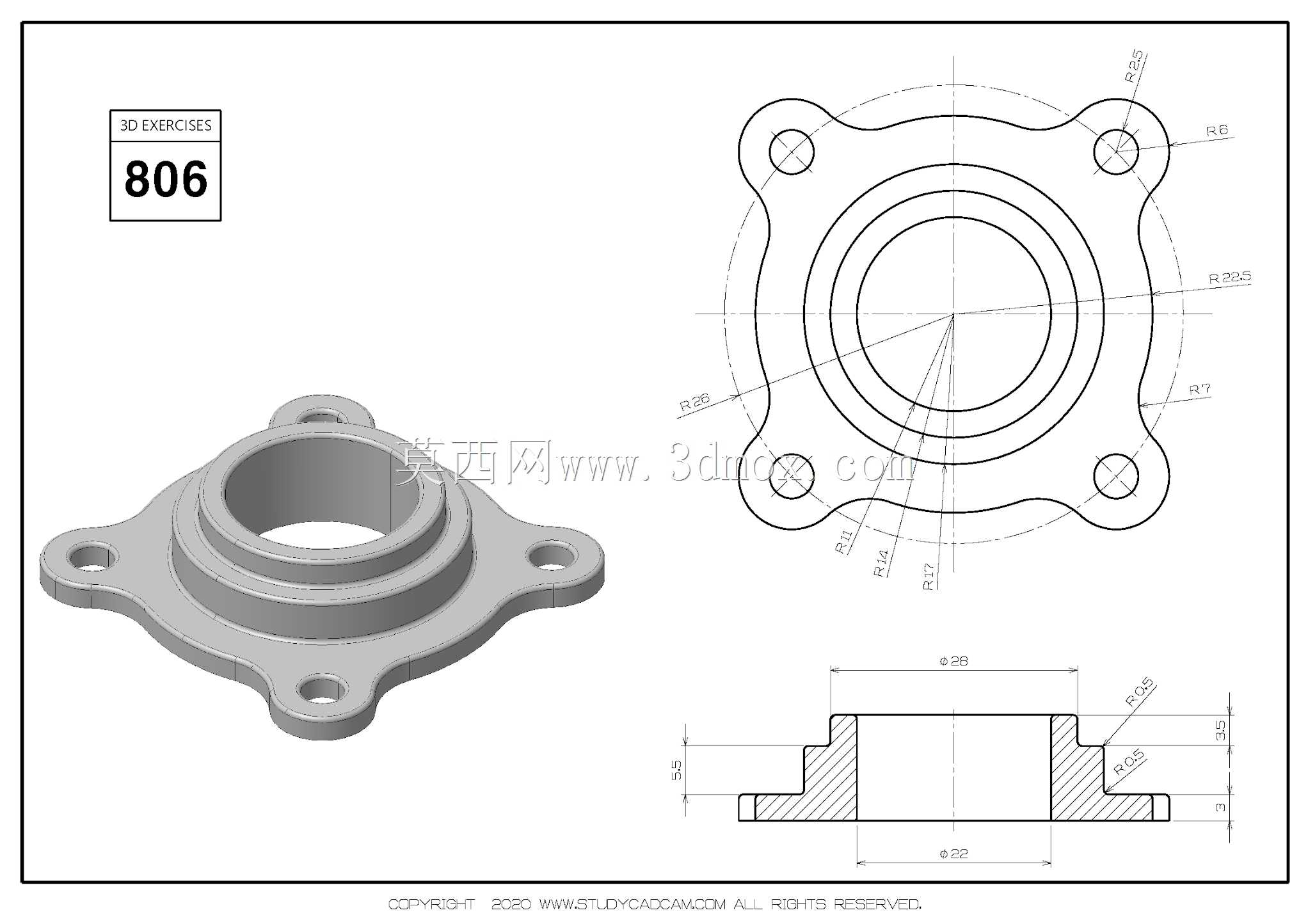

四安装耳带台阶通孔法兰式连接基座

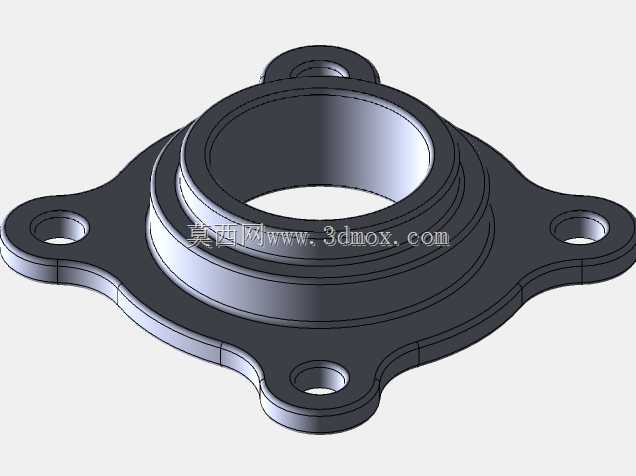

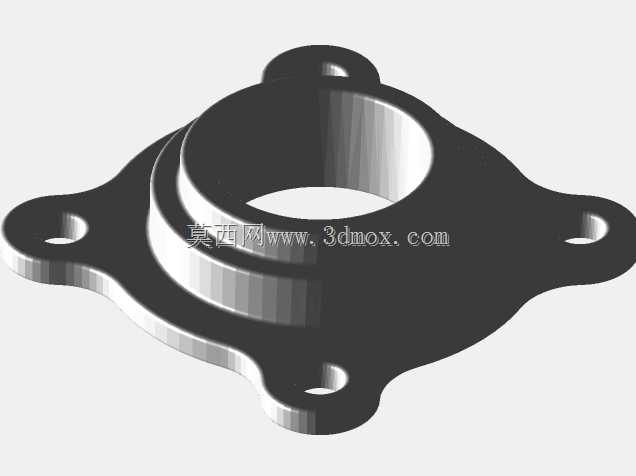

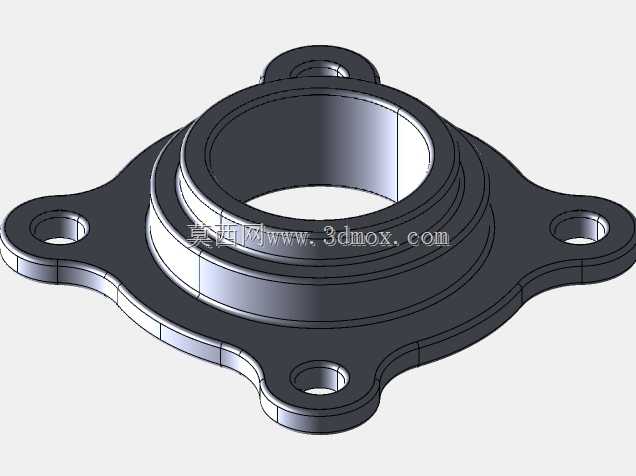

　　这类带四安装耳的台阶通孔法兰件，在工业传感检测、流体管路转接、小型动力组件定位场景里的出镜率极高，很多现场做设备改造的工程师都接触过类似结构——它不像大口径高压法兰那样需要匹配高强度螺栓组与密封焊道，更多承担的是轻载工况下的组件定位、介质通路转接、传感元件安装基准的作用。从结构上看，主体是同轴的多层台阶回转结构，中心是贯通的直孔，孔壁没有额外的键槽或者螺纹结构，说明它的核心作用是给穿过的杆件、管路、探测探头提供径向定位，避免工作过程中出现径向窜动；外圈的台阶是分层设计的，靠近安装面的台阶直径更大，向上逐层收窄，这种结构一方面是为了给配合件提供轴向定位的贴合面，另一方面也能在不增加整体安装占用面积的前提下，提升主体部分的结构刚度，

　　避免安装锁紧后基座出现翘曲变形。四个安装耳是均匀分布在主体外圈的圆角方形凸台上，每个耳片上都加工了贯通的光孔，这种布局的好处是安装受力均匀，不会因为单侧锁紧力过大导致基座偏斜，而且耳片和主体连接的位置都做了大圆角过渡，能有效降低应力集中，在设备运行有持续振动的工况下，不会出现耳片根部断裂的问题。从安装边界来看，四个安装孔的中心距是固定的，现场选型的时候只要核对安装面的螺孔位置、中心通孔的通径、上层台阶的外径这几个核心尺寸，就能直接替换原有配件，不需要额外做安装面的二次加工。很多人在建模这类零件的时候容易忽略细节：比如安装耳的外轮廓是带圆角的方形，不是正圆形，这种设计是为了在有限的安装空间里，尽可能拉大安装孔的中心距，提升安装稳定性，

　　同时避免相邻安装位置的零件出现干涉；中心孔两端的孔口都做了小倒角，一方面是去除机加工产生的毛刺，避免安装的时候刮伤穿过的杆件或者密封件，另一方面也能引导配合件快速对准孔位，减少现场装配的对位时间。在实际应用里，这类基座常被用在压力传感组件的安装端：传感器的探测端从中心通孔穿过，基座的台阶面贴合传感器的壳体定位面，四个安装孔穿螺栓固定在管路或者设备壳体上，台阶面和安装面之间可以加装密封垫片，避免管路内的介质从安装缝隙泄漏；也有部分小型气动系统里用它做气缸杆的导向基座，中心孔内加装导向套，给往复运动的气缸杆提供径向支撑，减少杆端的摆动量，提升气缸动作的稳定性。设计这类零件的时候，壁厚的取值很关键，安装耳的厚度不能太薄，

　　否则螺栓锁紧的时候耳片容易变形，也不能太厚，否则会增加不必要的整体重量；主体台阶的高度要匹配配合件的定位长度，太短会导致配合件定位不足出现晃动，太长则会浪费加工材料，还会增加整体的安装高度，挤占设备内部的装配空间。另外，零件的安装面是全程精加工的平面，平面度有明确要求，这样安装之后才能保证基座和安装面完全贴合，不会出现倾斜，导致中心孔的轴线和配合件的轴线出现偏角，加剧配合件的磨损。从加工工艺角度看，这类零件适合采用棒料车削加工主体回转结构，之后再铣削四个安装耳的外轮廓，最后钻安装孔、做孔口倒角，工序集中的话一次装夹就能完成大部分加工内容，能有效控制同轴度误差，保证中心孔和各层台阶的同轴度要求，避免后续装配出现卡滞。
