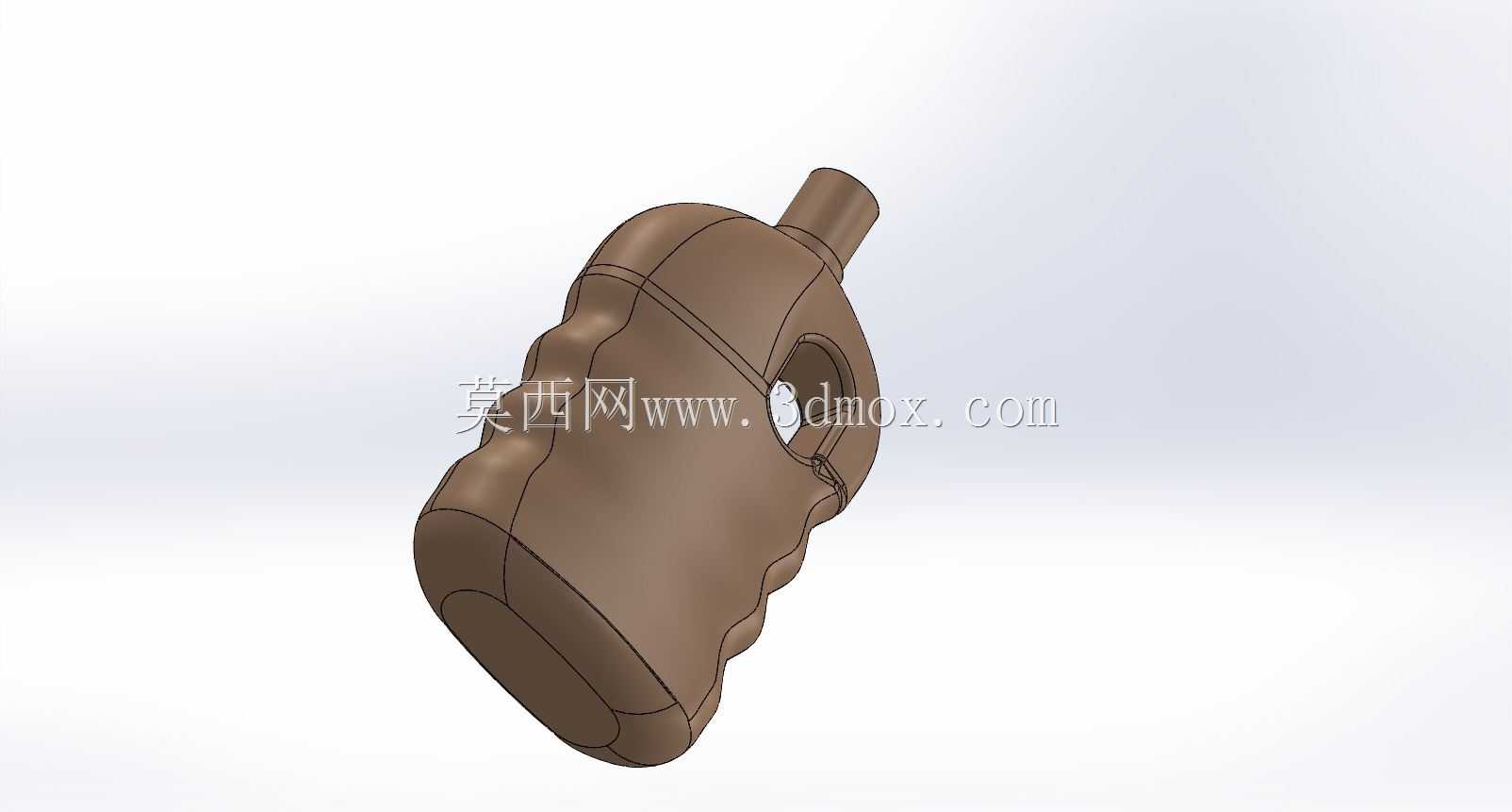

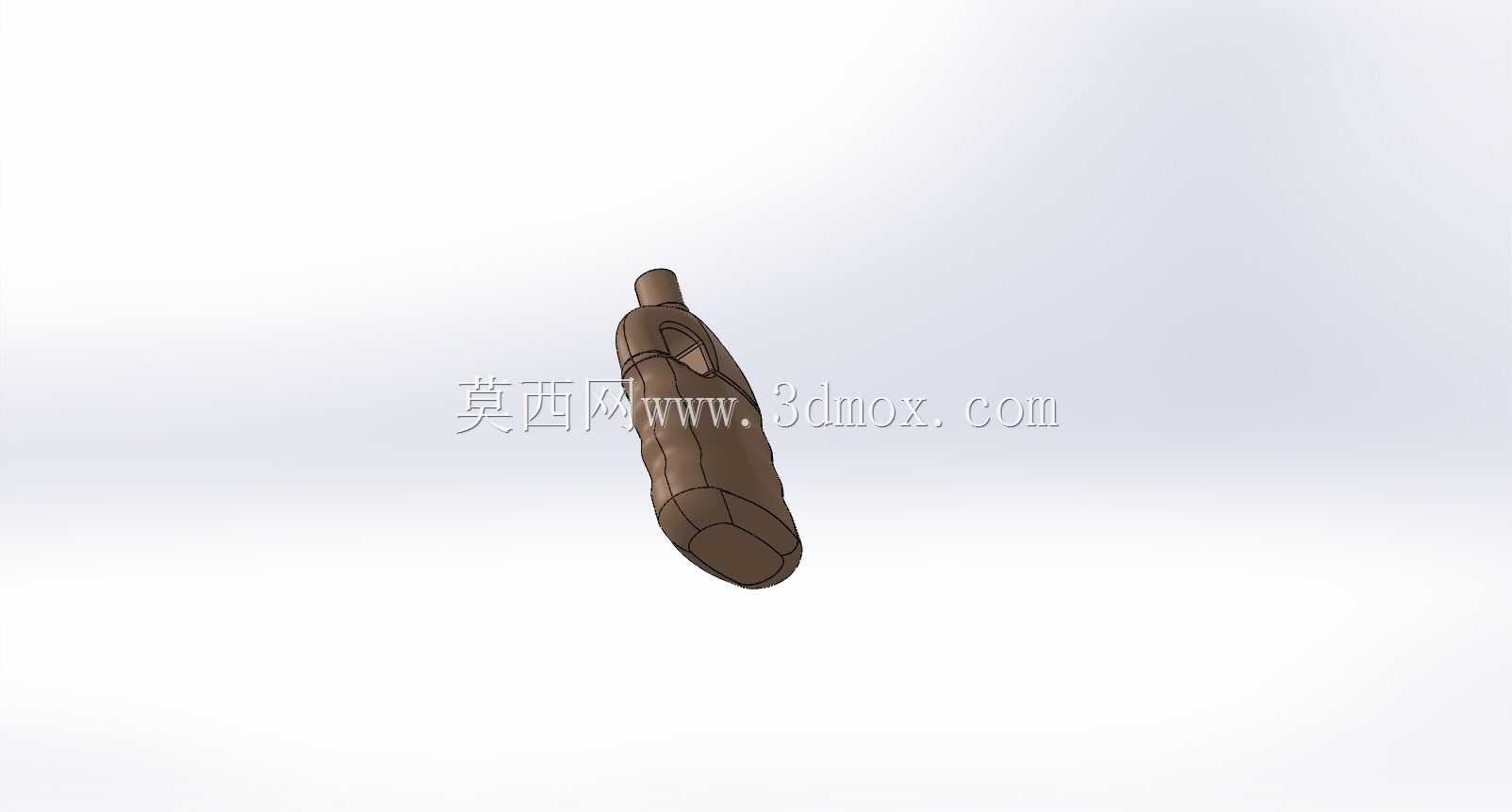

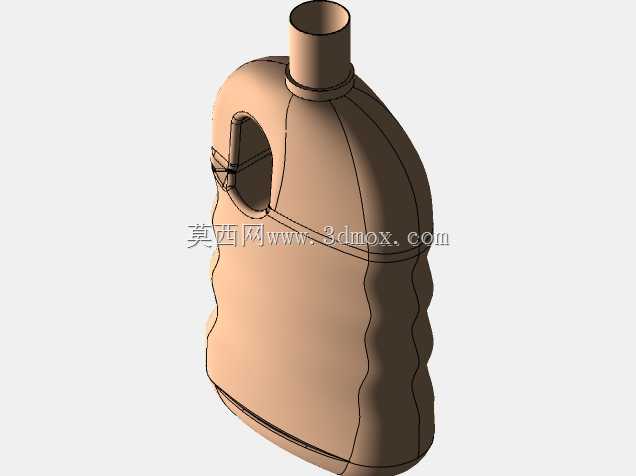

1000毫升容量手持便携塑料瓶结构设计

　　日常液体盛装场景中，1000毫升容量的手持塑料瓶是民用、工业辅助场景都十分常见的容器，这类容器的三维结构设计需要兼顾握持手感、盛装稳定性、液体倾倒流畅度以及堆叠存放的适配性，不能只做简单的回转体拉伸建模。从实际使用场景出发，这类1000毫升容量瓶首先要适配单手握持的操作需求，瓶身主体不能做成完全光滑的圆柱结构，需要在握持区域做符合人体工学的内凹曲面，曲面的弧度要匹配成年人手掌自然弯曲的形态，同时在曲面区域增加细微的防滑纹理结构，避免沾附液体后出现打滑脱手的情况。瓶身的壁厚设计需要做差异化处理，握持区域的壁厚要略高于瓶身其余区域，保证握持时不会因为手部施力出现过度形变导致液体溢出，而瓶身非握持区域可以适当减薄壁厚，

　　在保证结构强度的前提下控制整体材料用量，降低生产环节的原料成本。瓶口部分的设计需要匹配通用的密封瓶盖结构，瓶口的螺纹圈数要控制在2.5到3圈之间，既保证瓶盖拧紧后的密封性能，避免液体渗漏，又不会因为圈数过多导致开合操作过于繁琐。瓶口与瓶身衔接的位置要做平滑的过渡圆角，避免应力集中导致灌装或者运输过程中出现衔接处开裂的问题。瓶底部分的设计要考虑直立放置的稳定性，瓶底需要做一圈凸起的支撑脚，支撑脚的平面度要控制在合理公差范围内，保证放置在水平台面时不会出现晃动，同时瓶底中心区域要做向内凹陷的结构，一方面可以增强瓶底的抗冲击能力，避免瓶子掉落时瓶底直接受冲击出现破裂，另一方面凹陷结构可以在堆叠存放时与下方瓶子的瓶盖形成定位配合，

　　提升仓储堆叠时的稳定性。从设计思路上来说，这类容器的建模不能只关注外观曲面的流畅度，要结合实际生产的吹塑工艺特性做结构优化，所有的曲面过渡都要避免出现锐角结构，保证吹塑过程中原料可以均匀分布在模具型腔的各个位置，不会出现局部壁厚过薄的缺陷。瓶身的整体高度要控制在单手握持时瓶口可以顺利对准倾倒位置的范围内，瓶身的最大直径要匹配成年人手掌的握持跨度，避免直径过大导致单手握持困难。在液体倾倒的流畅性设计上，要考虑瓶内外气压平衡的问题，瓶口的结构要预留足够的空气回流通道，避免倾倒时因为瓶内气压过低出现液体断续喷溅的情况。这类容器除了民用的饮品盛装场景，在工业生产环节也可以作为辅助耗材的盛装容器，用来盛装清洗剂、润滑液等工业辅助液体，

　　所以瓶身的结构还要适配常见的液体灌装生产线的输送轨道尺寸，瓶身的外径公差要控制在输送轨道的适配范围内，保证灌装过程中可以顺利在输送线上移动，不会出现卡滞的情况。另外瓶身的肩部倾斜角度也要做合理设计，倾斜角度不能过缓，否则倾倒液体时会有部分液体残留在瓶肩位置无法完全倒出，造成内容物的残留浪费，倾斜角度也不能过陡，否则会降低瓶身的整体结构强度，在受到侧向挤压时容易出现变形。建模过程中要对各个衔接位置的圆角做统一的参数化设置，方便后续根据不同的盛装液体特性调整壁厚和圆角参数，比如盛装腐蚀性液体时可以适当增加整体壁厚，调整圆角半径降低应力集中的风险。从安装边界的角度来说，这类瓶子不需要复杂的安装结构，只需要保证自身直立放置的稳定性以及和配套瓶盖的配合精度，瓶盖和瓶口的配合公差要控制在合理范围内，既保证密封性能，又不会出现瓶盖拧不上或者过松滑牙的问题。瓶身的外观曲面要做连续性检查，保证曲面的G2连续，避免生产出来的产品表面出现明显的棱线影响外观质感，同时曲面的曲率变化要均匀，避免吹塑过程中出现原料堆积导致的局部壁厚不均。
