塑制垃圾桶底部基座结构设计

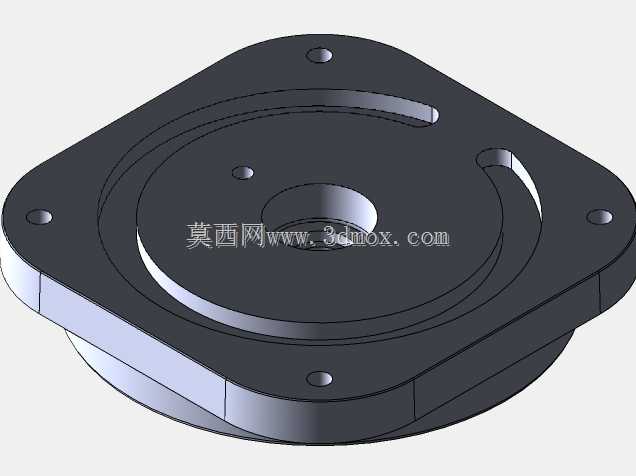

　　日常环卫场景中使用的塑制垃圾桶，底部基座是直接决定桶体放置稳定性、承重可靠性的核心结构件，多数人日常使用时只会关注桶身的容积与桶盖的开合，很少留意底部结构的设计细节，但在结构工程师的视角里，这个部件的每一处倒角、每一个安装孔位、每一道加强筋的排布，都直接影响整只垃圾桶的使用寿命与使用体验。这款底部基座采用带圆角的类方形法兰外轮廓，四个角位对称布置沉头安装孔，孔位做了局部加厚的凸台处理，避免螺丝锁附时出现应力集中导致的塑料件开裂，法兰边缘做了1.5度的拔模斜度，适配注塑生产的脱模需求，外轮廓的圆角半径统一设置为R8，既可以避免生产过程中出现尖角缺料的问题，也能防止使用过程中尖锐边角磕碰伤人。基座中心区域设置阶梯式内凹承托结构，

　　中心的通孔用于穿设桶体底部的转轴或者排水管路，阶梯面的高度差经过反复校核，刚好可以嵌入桶身底部的定位凸缘，装配时不需要额外做对位调整，就能保证基座与桶身的同轴度，避免桶体放置后出现倾斜晃荡的问题。法兰面与中心承托区域之间，设置了两道对称的弧形凹槽，这两道凹槽并非装饰结构，一方面是作为加强筋的替代结构，在不增加整体壁厚的前提下提升基座的抗形变能力，当桶内满载垃圾时，基座承受的垂直载荷可以通过弧形槽的侧壁均匀分散到整个法兰面，避免中心区域出现下凹变形；另一方面这两道凹槽可以作为搬运时的扣手位，环卫工人或者用户需要挪动垃圾桶时，手指可以扣入凹槽内发力，不需要额外在桶身加装搬运把手，减少了整桶的零件数量与装配工序。

　　基座的底部设置了一圈高度为5mm的环形凸边，当垃圾桶放置在不平整的地面时，这圈凸边可以作为主要的支撑接触面，避免整个法兰面直接贴地，减少地面砂石、积水对基座连接部位的磨损，同时凸边围合的内部空间可以预留出安装防滑橡胶垫的位置，用户可以根据使用场景自行粘贴防滑垫，进一步提升垃圾桶在光滑瓷砖地面、水磨石地面上的放置稳定性，避免被误碰时出现滑移。从注塑成型的工艺角度考虑，整个基座的壁厚保持均匀，基本维持在3mm左右，所有的转角位置都做了R2以上的圆角过渡，避免壁厚差异过大导致注塑时出现缩痕、气泡等缺陷，沉头孔的深度设置为2.5mm，既可以保证螺丝锁附后头部不突出基座表面，不会出现刮蹭地面的问题，也不会因为孔深过大导致背面出现缩印影响外观。

　　在实际的环卫应用场景里，这类塑制垃圾桶经常会被放置在户外，需要承受日晒雨淋、垃圾满载的重压、以及清运过程中的拖拽磕碰，这款底部基座的结构设计没有多余的装饰特征，所有的几何特征都服务于功能需求：四个角的安装孔可以通过自攻螺丝与桶身底部的立柱牢固连接，相比传统的卡扣连接，抗冲击性能更好，即使清运时被粗暴拖拽，也不容易出现基座脱落的问题；中心的阶梯承托结构可以分散桶内载荷，避免桶身底部长期受重出现开裂；弧形凹槽的设计兼顾了结构强度与使用便利性，不需要额外增加零件成本就能实现搬运扣手的功能。很多入门的结构设计人员在做这类民用塑制产品的结构时，容易陷入两个极端，要么过度追求外观造型做很多无意义的曲面特征，导致注塑生产难度提升、不良率居高不下，要么完全不考虑实际使用场景，只做简单的平板加孔位，导致产品使用时容易出现变形、开裂、安装不便的问题。这款基座的设计思路很有参考价值，所有的结构特征都从实际使用需求出发，在满足注塑工艺要求的前提下，用最少的几何特征实现了承托、安装、定位、搬运、防滑多重功能，安装边界清晰，四个安装孔的孔位公差设置为±0.1mm，装配时的容错率高，不需要高精度的治具就能完成快速组装，不管是用于家用的小型塑制垃圾桶，还是户外公用的大型环卫垃圾桶，这类底部基座的结构逻辑都可以通用，只需要根据桶身的实际尺寸调整外轮廓大小、孔位间距与承托面的直径即可，不需要对整体结构逻辑做大幅改动。
