C型开口式电流传感磁芯结构件

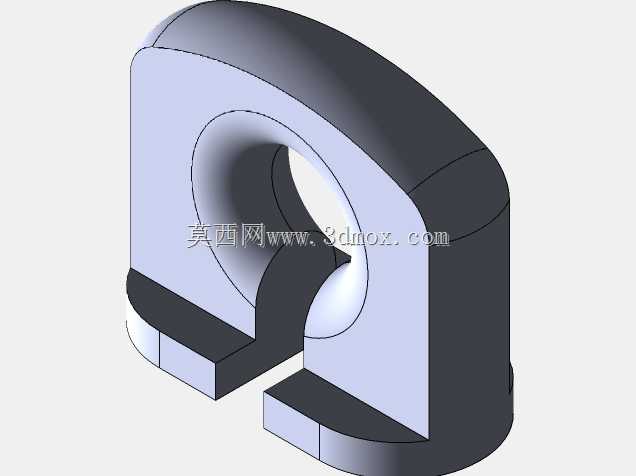

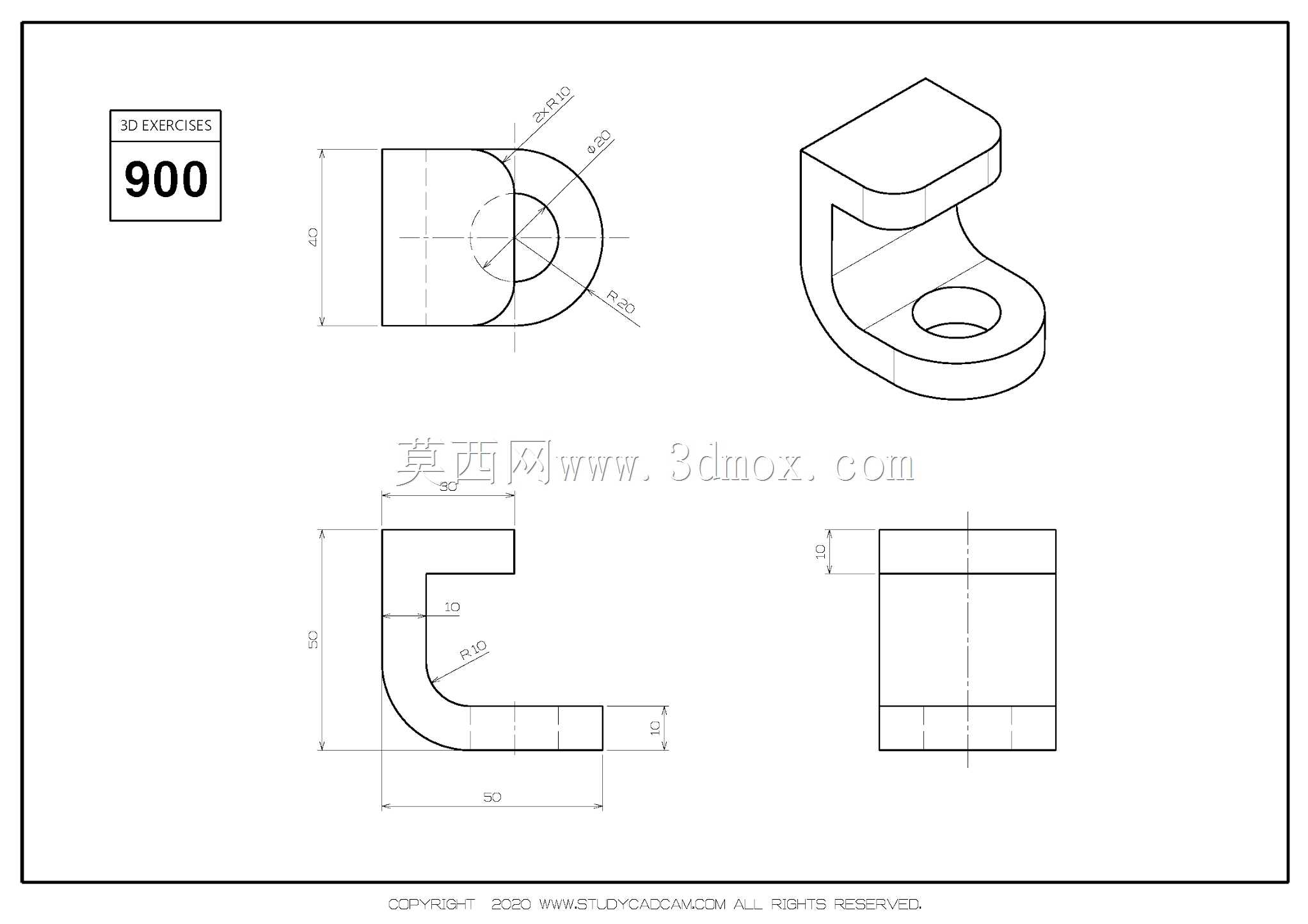

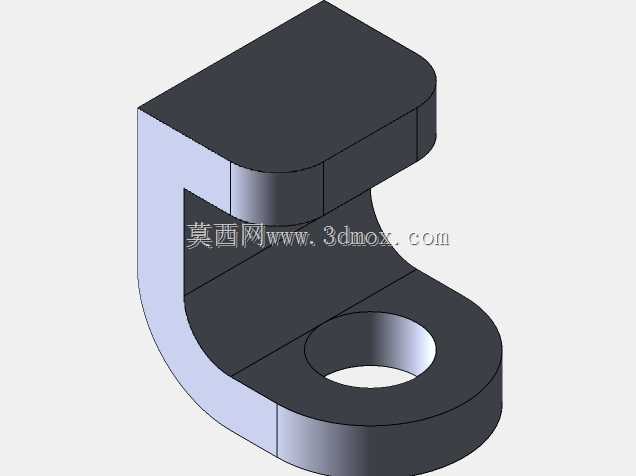

　　这款C型开口结构的导磁构件，是开合式电流传感器的核心磁路组成部分，在低压配电、工业设备电流监测、充电桩电能计量、光伏并网电流检测等场景中应用广泛，区别于传统闭合环形磁芯，开口式的结构设计无需断开被测线缆即可完成安装，极大降低了现场改造、设备加装检测模块的施工难度，尤其适合已投运设备的不停电加装作业场景。从结构设计逻辑来看，整体采用半环形主体搭配两侧平直安装基座的构型，半环部分承担磁路导通的核心功能，内壁做圆弧过渡处理，避免磁路出现直角气隙导致的磁阻陡增，保证磁通量在环内均匀分布，减少漏磁对检测精度的影响。两侧的平直基座是安装定位的核心边界，基座底面为精加工平面，保证与传感器外壳、开合锁紧机构的贴合度，

　　两个基座的对接面平面度公差控制在0.02mm以内，开合状态闭合后对接面的气隙均匀性直接影响检测线性度，设计时特意在基座端部预留了0.1mm的弹性补偿余量，抵消长期开合使用带来的磨损形变，避免气隙扩大造成的测量误差偏移。从安装边界尺寸来看，半环的内孔直径适配常规16mm、24mm直径的被测线缆，可覆盖100A以内交流电流的检测量程需求，整体外轮廓的径向厚度根据导磁材料的饱和磁通密度核算，保证在额定电流下磁芯不会进入饱和区间，同时控制整体体积适配小型化传感器的外壳尺寸，两侧基座上预留的安装槽位可直接嵌入传感器的塑料壳体，配合卡扣结构即可完成磁芯的固定，无需额外粘接工序，提升装配效率。在实际功能实现上，该结构作为磁路载体，

　　配合绕制在半环上的感应线圈，基于电磁感应原理实现被测电流的非接触检测，开口结构的设计同时兼顾了安装便捷性与磁路导通效率，相比全闭合磁芯，虽然存在微小的对接气隙，但通过对接面的精加工处理、磁芯材料的高初始磁导率选型，可将气隙带来的精度损失控制在0.5%以内，完全满足工业级电流检测的精度要求。设计过程中特意对C型开口的根部做了圆角加强处理，避免开合过程中应力集中导致的磁芯碎裂，因为这类导磁构件多采用铁氧体或纳米晶材质，材质本身脆性较高，根部圆角R3的过渡设计可将开合受力时的应力峰值降低40%以上，提升构件的抗疲劳寿命，适配传感器上万次开合的使用需求。两侧基座的底部设计有定位凸台，与外壳上的定位槽配合后，可保证上下两半磁芯闭合时的同轴度，

　　避免错位导致的磁路对接偏差，凸台的高度为1.2mm，装配时可起到预定位作用，降低自动化装配线的对位难度。在实际设备选型适配中，该结构可直接匹配主流的开合式剩余电流传感器、霍尔电流传感器的磁路需求，无需额外修改外壳模具即可替换原有闭合磁芯方案，尤其适合在空间紧凑的配电支路、设备内部走线区域使用，无需拆解原有线缆即可完成检测模块的加装，大幅降低现场施工的人工成本与停电损失。
