内置翅片式微型换热缩管结构设计

　　做传感端流体换热配套结构设计快八年，这类带内翅片的微型缩管，最早是在微型热式流量传感器的测温段接触到的，当时客户要求测温段流体温差控制在0.2℃以内，常规光壁微管的换热面积不足，流体边界层太厚，测温元件捕捉到的温度信号滞后超过3秒，根本达不到闭环控制的响应要求，最后就是靠这类内翅片结构把响应时间压到了0.8秒以内。这类结构的应用场景其实比很多人想象的广，除了热式流量传感器的测温流道，微型气相色谱仪的柱温控制段、便携医疗设备的微量流体温控单元、小型伺服驱动器的嵌入式散热流道，甚至是微型燃料电池的进气预热段，都能看到这类结构的身影，核心作用就是在极小的安装空间里，最大化流体与管壁的接触面积，打破流体在微尺度下的层流边界层，提升热交换效率。

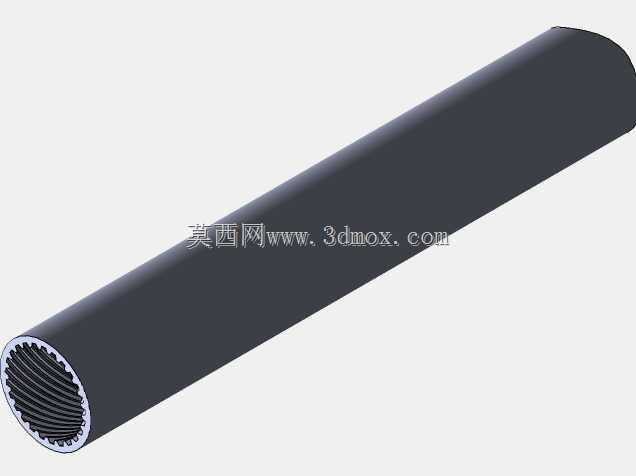

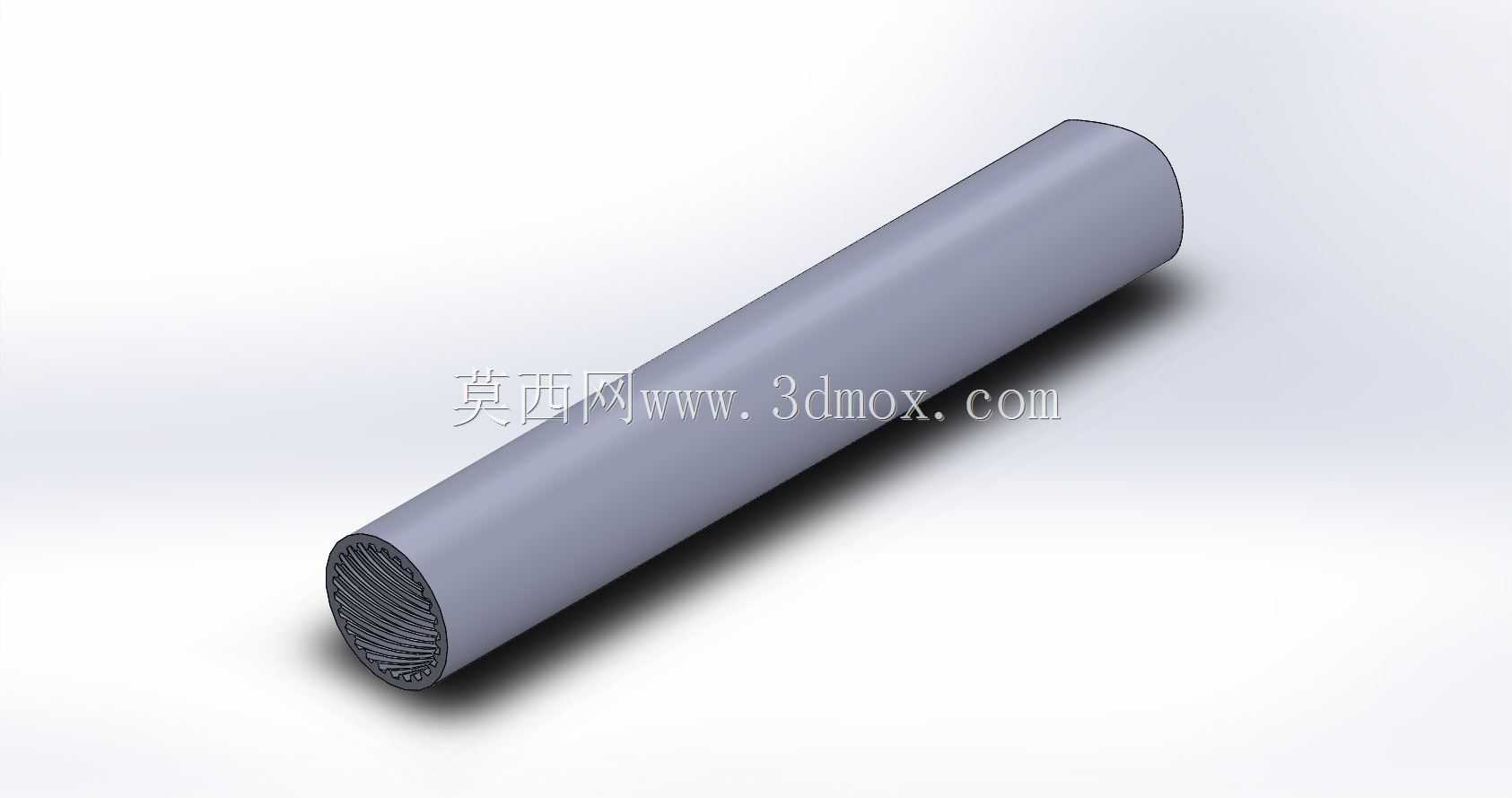

　　从结构功能上看，这款缩管的外轮廓是等直径圆柱面，没有额外的外置鳍片，所有强化换热的结构都集成在管内壁，这种设计最大的好处就是安装边界非常规整，不需要为外部结构预留额外的避让空间，不管是嵌入传感器的金属安装座，还是插装到设备的集成流道板里，只需要加工对应公差的光孔就能完成装配，配合O型圈或者端面密封垫就能实现无泄漏连接，对紧凑型设备的布局设计非常友好。内壁的翅片是沿管体轴向连续排布的，齿形做了小圆角过渡，没有尖锐的应力集中棱角，一方面是避免微尺度下流体流动的死区，防止微小杂质在齿根位置堆积造成流道堵塞，另一方面也能降低加工过程中的应力残留，不管是采用冷拉成型还是内壁微铣削加工，都能减少薄壁结构的变形概率。

　　设计这类结构的时候，首先要卡的就是安装边界的尺寸公差，外圆的尺寸公差一般要控制在h7级别，和安装孔的配合间隙不能超过0.02mm，不然很容易出现流体旁通，部分流体不经过翅片段直接从配合间隙流走，直接影响换热或者测温的精度。管体的壁厚要做均衡设计，外壁到翅片根部的壁厚不能低于0.3mm，不然压装到安装座的时候很容易出现管体变形，导致内翅片挤碰塌边，堵塞内部流道；翅片的厚度也不能太薄，一般控制在0.15-0.2mm之间，太薄的话流体长期冲刷容易出现翅片倒伏，太厚的话又会挤占内部流道的通流面积，增加流体的沿程阻力，导致前端供压负载升高。

　　实际选型应用的时候，要提前核算流体的工况参数，如果是用于气体介质的换热，翅片的高度可以适当加高，齿间距可以做小一点，因为气体的换热系数低，需要更大的接触面积来提升换热效率；如果是用于液体介质，尤其是带有微小杂质的液体，齿间距要适当放大，避免杂质卡滞在齿缝里，同时要核算流道的压损，确保整个流路的压力损失在前端泵或阀的额定负载范围内。另外这类缩管的进出口端一般会做微小的倒角过渡，一方面是压装的时候方便导入安装孔，不会刮坏安装孔内壁的密封面，另一方面也能减少流体进入流道时的局部湍流，降低流致振动带来的长期疲劳影响。

　　很多刚接触微尺度换热结构的工程师，容易犯的错误就是一味追求换热面积，把内翅片做的又密又高，最后实际测试的时候发现压损超标，流体流量达不到设计值，反而让换热效率下降，这款结构的翅片排布就做了比较合理的平衡，在通流面积和换热面积之间留了足够的冗余，既满足小空间下的换热需求，也不会给流体输送单元造成额外的负载。另外管体的外圆做了精整处理，表面粗糙度控制在Ra1.6以下，和密封件配合的时候能保证密封可靠性，不会因为表面划痕出现渗漏问题，适合在各类紧凑型传感、温控、流体控制类设备中作为核心换热流道元件使用。
