塑料凳子注塑成型模具结构设计

　　这套结构针对日常家用塑料矮凳的注塑成型工序开发，核心解决小型民用塑料制品批量生产中成型精度、脱模顺畅度与生产效率的平衡问题，适配常规卧式注塑机的安装工位，可直接匹配200吨级锁模力的通用注塑设备使用。从实际生产场景来看，这类小尺寸塑料凳多用于餐饮门店临时等位、家庭儿童坐具、仓储理货临时踩踏等场景，单批次生产需求量大，对成型后的外观一致性、结构承重能力有明确要求，模具设计时需要兼顾成型周期与制品良率，避免出现飞边、缩痕、顶白等常见注塑缺陷。

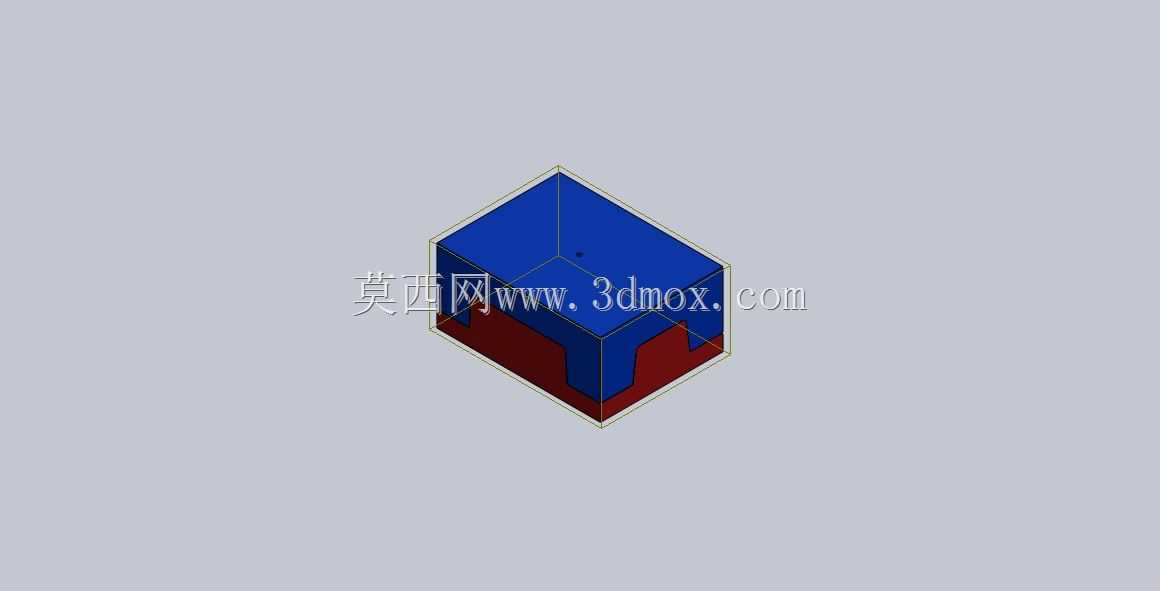

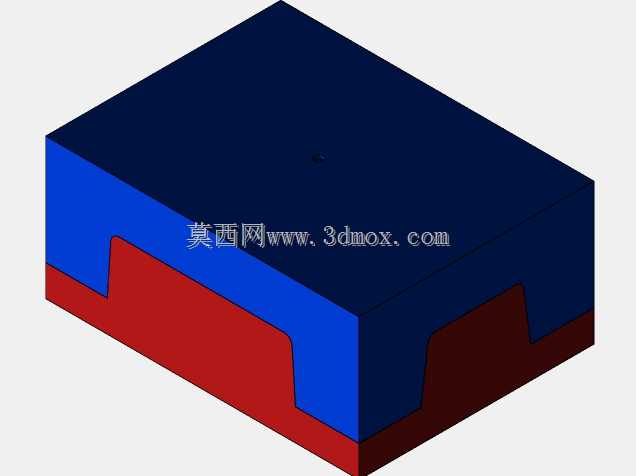

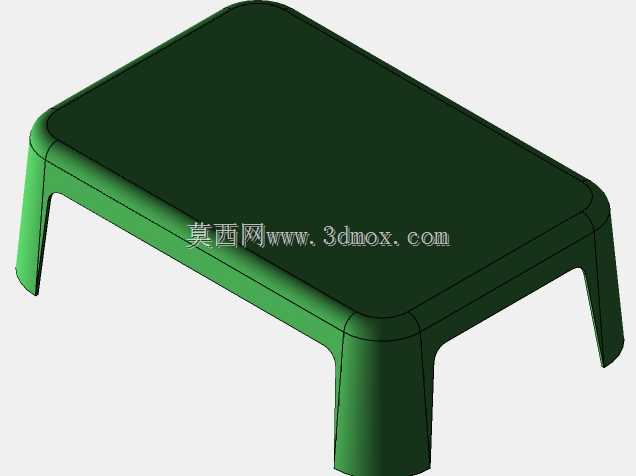

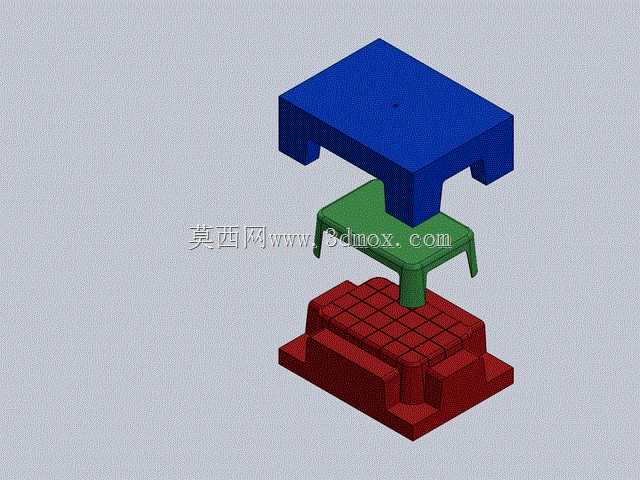

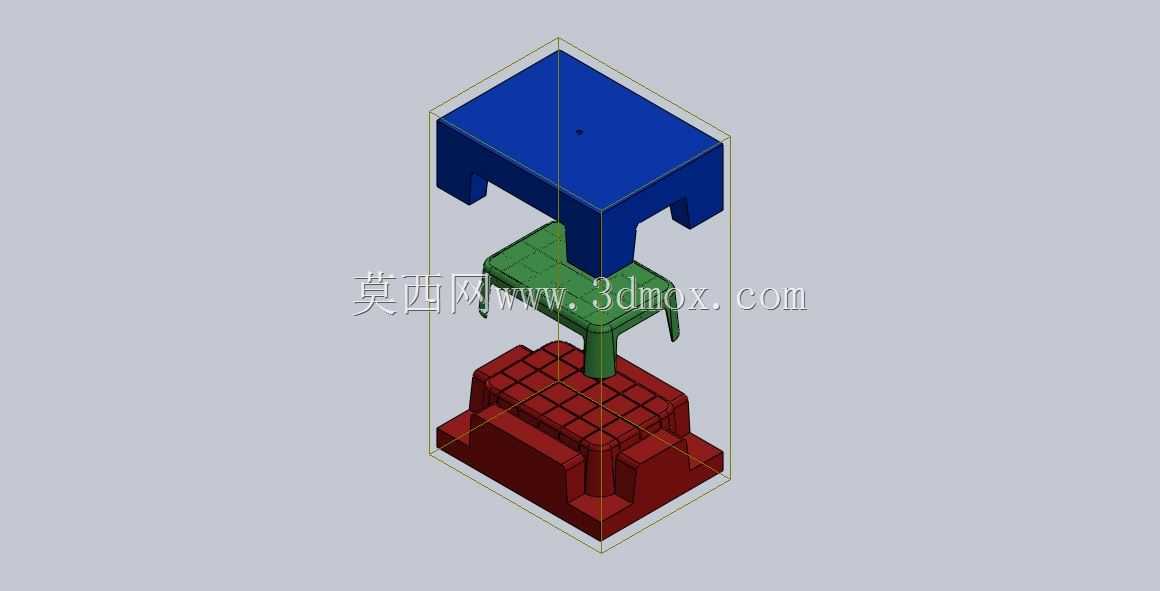

　　设计过程中优先考虑了分型面的选择，将主分型面设置在凳面的最大轮廓处，蓝色部分对应定模型腔，直接成型凳子的上表面与侧边支撑腿的外侧轮廓，型腔表面做了细晒纹处理，既可以掩盖注塑过程中可能产生的轻微流痕，也能提升成品表面的防滑性能，避免日常使用时凳面过于光滑打滑。绿色部分为中间的脱模导向结构，对应凳子支撑腿的内侧成型，这部分做了1.5度的单边拔模斜度，顺着开模方向做顺滑过渡，避免开模时拉伤塑件内侧表面，同时在支撑腿的转角位置做了R2的圆角过渡，既可以减少注塑时的应力集中，也能降低熔体填充时的流动阻力，避免转角处出现缺胶问题。

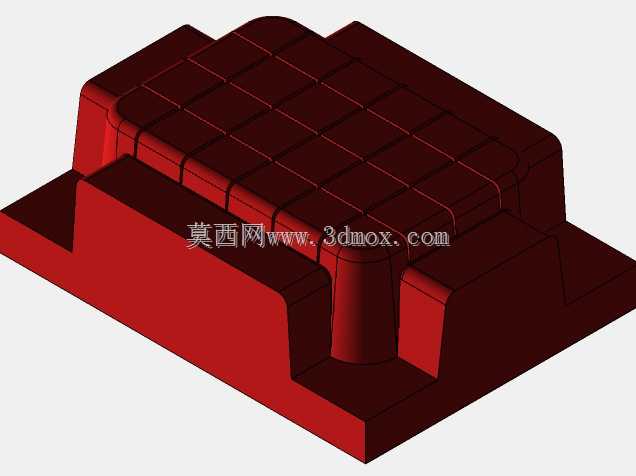

　　下方红色部分为动模侧的型芯与顶出结构，型芯表面直接成型凳子底部的网格状加强筋，筋位厚度设置为1.2mm，为凳面壁厚的60%，可以有效避免筋位背面出现缩痕，同时网格状的筋位布局可以在不增加整体壁厚的前提下，将凳面的承重能力提升40%以上，满足100kg以内的日常承重需求。顶出结构采用了顶块与顶杆组合的方式，在凳面的四个支撑腿位置设置矩形顶块，增大顶出时的接触面积，避免顶出过程中塑件受力不均出现变形，筋位交汇处设置细小顶杆，辅助顶出的同时避免筋位粘模。

　　安装边界方面，整套模具的长宽尺寸控制在350mm*300mm以内，闭合总高度为280mm，适配常规注塑机的拉杆间距与最小模厚要求，浇口采用侧浇口形式，设置在凳子侧边的非外观面位置，浇口宽度4mm，厚度1.5mm，填充过程中熔体可以从侧边快速填充整个型腔，填充时间控制在1.2秒以内，有效缩短成型周期。冷却系统采用直通式水路布局，定模侧设置4条直径8mm的冷却水路，动模侧围绕型芯设置3条循环水路，水路距离型腔表面的距离统一控制在15mm，保证成型过程中模温均匀，将冷却时间控制在8秒以内，单模成型周期可以稳定在15秒左右，适配大批量生产的节拍要求。

　　设计时还特意考虑了日常维护的便捷性，所有成型镶件都采用标准化的模架配件，导柱导套设置了集屑槽，避免长期生产过程中金属碎屑磨损配合面，排气槽开设在分型面的熔体最后填充位置，深度控制在0.02mm，既可以快速排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，也不会产生飞边问题。针对凳子支撑腿的薄壁位置，特意在型芯对应位置做了局部铍铜镶件，提升局部散热效率，避免厚壁位置冷却不均出现缩孔，保证每个成型件的尺寸公差稳定在±0.1mm以内，满足批量装配与使用的尺寸要求。
