航空涡轮喷气式发动机外观结构三维数模

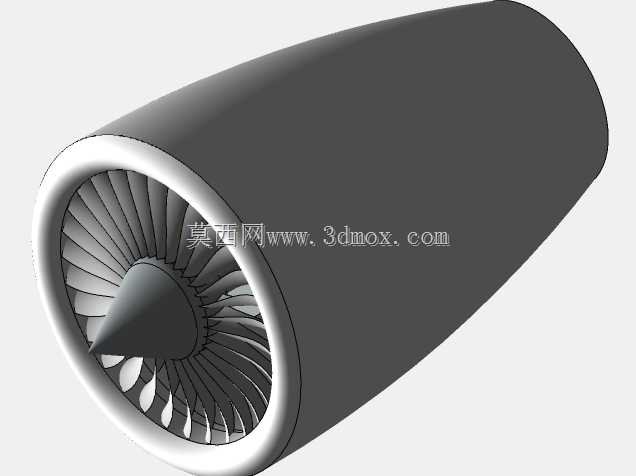

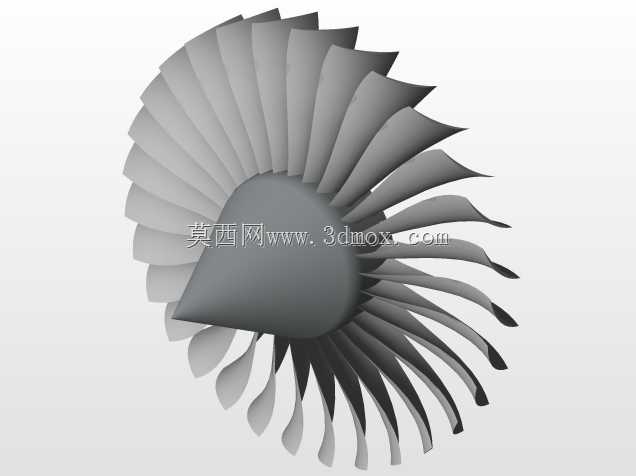

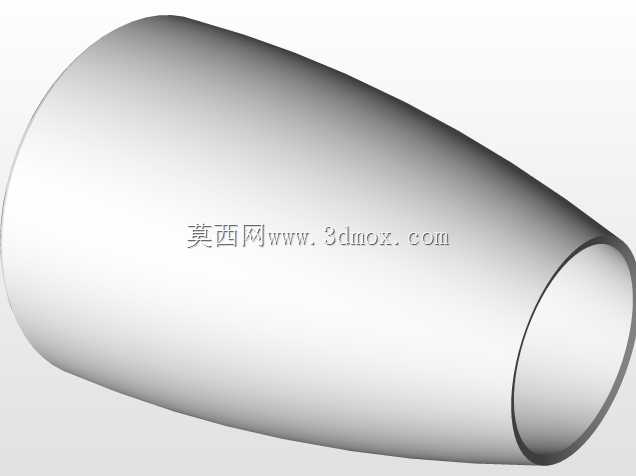

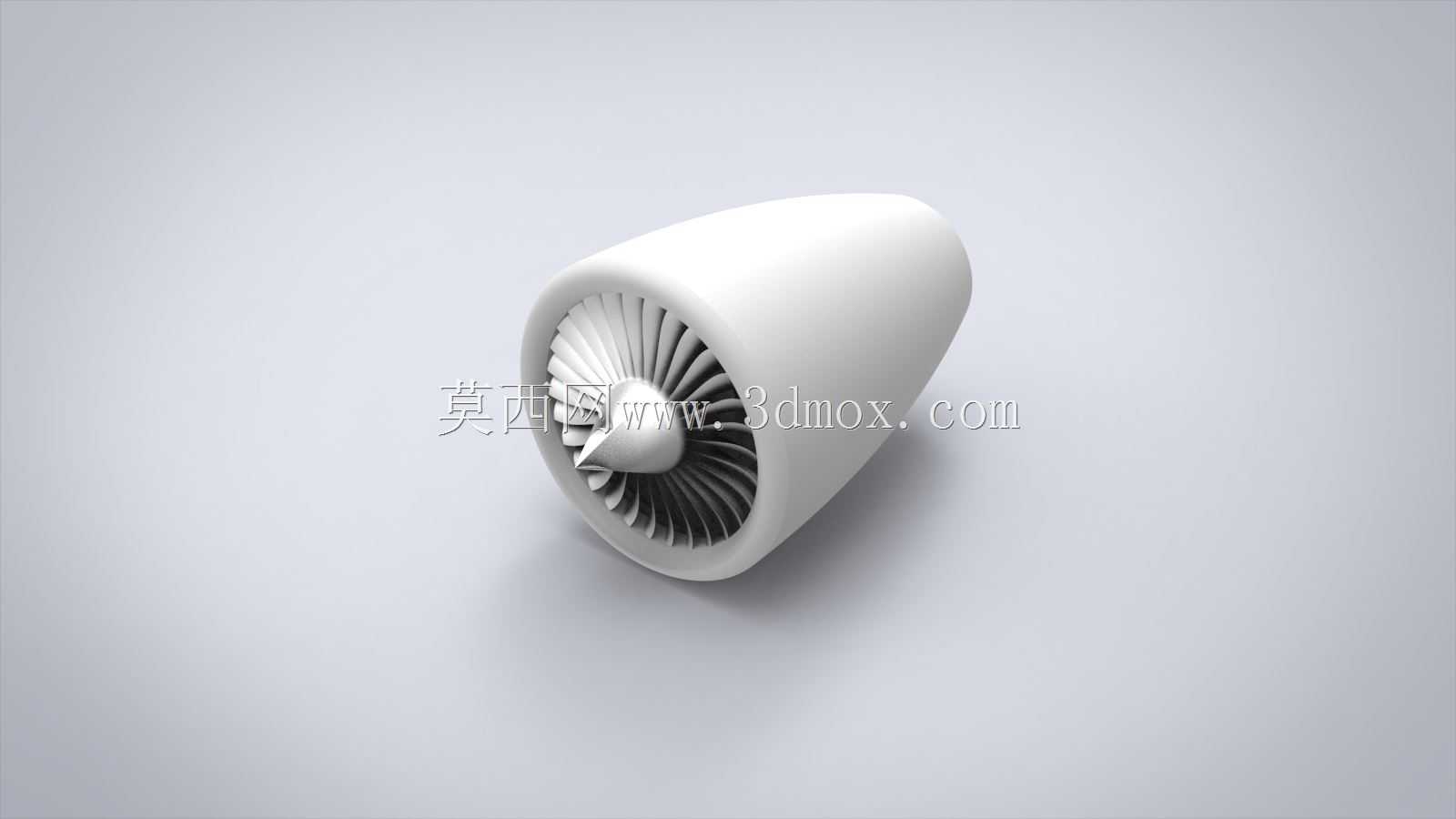

该模型还原了小涵道比涡轮喷气发动机的前端进气段核心结构，可直接用于航空航天类教学演示、飞行器总体布局匹配校核、动力系统原理展示等场景。在实际工程应用中，这类结构是喷气动力装置的核心进气与压气前端单元，负责将来流空气规整导入压气机段，通过多级叶片对气流做功增压，为后续燃烧室的燃油燃烧提供高压空气源，是整套动力装置推力输出的基础结构单元。从设计思路来看，模型还原了钝圆形进气整流帽罩的曲面造型，该曲面采用连续变曲率设计，能够在不同飞行攻角下降低进气道入口的气流分离损失，避免气流畸变影响压气机工作效率；外围机匣采用等直径薄壁回转结构，兼顾结构强度与轻量化要求，内壁与叶片叶尖预留了合理的工作间隙，既避免运转过程中叶片与机匣发生刮碰，又能减少叶尖漏气损失，提升压气效率。模型呈现的转子叶片采用宽弦无凸肩设计，叶型沿径向存在明显的扭转变化，从叶根到叶顶的安装角、弦长、厚度均按气动规律渐变，适配不同半径处的圆周速度差异，保证整个叶高范围内的气流攻角处于合理区间，降低流动损失。在安装边界层面，该前端单元的后端法兰接口可与压气机机匣、中介机匣直接对接，接口处的定位止口尺寸匹配常规小型涡喷发动机的安装标准，外围机匣上预留的传感器安装座位置，可适配转速、压力、温度等测试元件的布设需求，满足台架试验阶段的参数采集要求。外形上整体呈流线型回转体结构，最大外径集中在进气道入口后段，整体轴向长度与外径的比例符合短舱安装的尺寸约束，可直接嵌入飞行器机身或吊舱的动力舱段，不会与周边结构产生安装干涉。对于结构设计从业者而言，该模型可作为进气道曲面造型、叶片参数化建模的参考样例，理解航空动力部件的气动约束与结构设计的平衡逻辑；在教学场景中，可拆解展示进气整流、叶片增压的工作过程，直观呈现喷气发动机前端的工作原理，也可作为飞行器总体设计阶段的动力占位模型，用于完成全机的重量配平、气动外形拟合、安装接口协调等工作，减少前期方案阶段的重复建模工作量。
