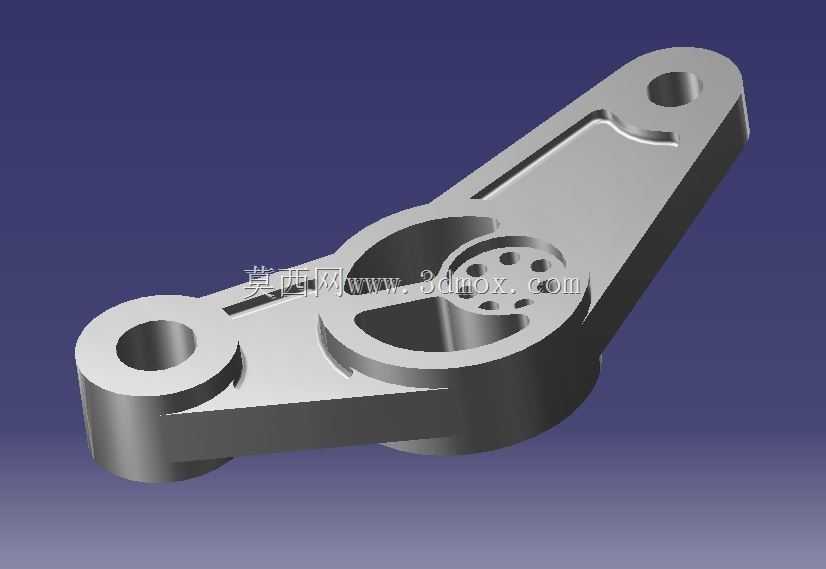

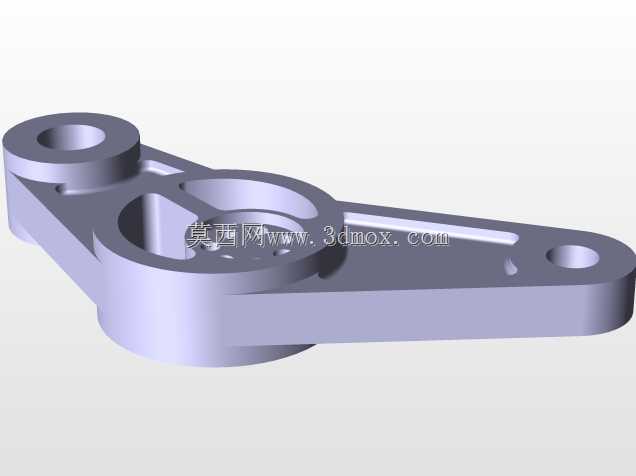

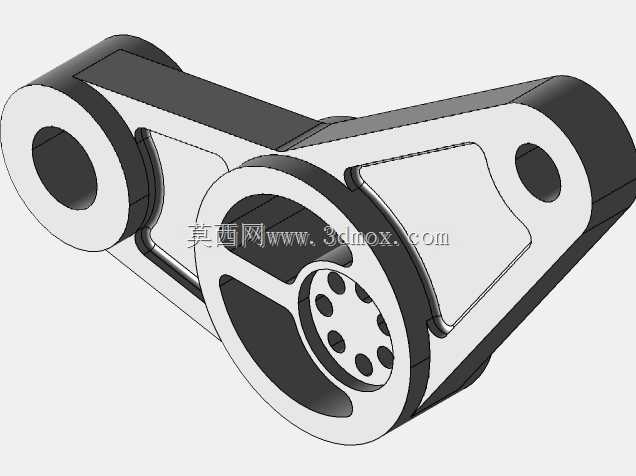

这款连接臂构件主要应用在工业传感检测单元的传动链路中,作为力传导、位移传递的中间承载件,常见于自动化产线的位置检测模块、压力反馈传感组件、精密设备的行程触发机构里,承担着把执行端的动作位移、受力载荷稳定传递到传感核心元件的作用,避免传感元件直接承受偏载、冲击载荷,延长检测单元的使用寿命。从结构设计来看,整体采用长臂式异形布局,两端设置同轴度要求较高的铰接安装孔,孔位边缘做了加厚凸台处理,用来提升铰接配合面的接触刚度,减少反复摆动过程中的孔位磨损,中间区域设置的环形腔体是用来容纳传感端的复位弹性件或者信号触发拨片,腔体周边的镂空槽一方面是为了降低构件整体自重,减少传动过程中的惯性冲击,另一方面可以预留出传感线缆的走线空间,
避免线缆在构件摆动过程中出现挤压磨损。设计过程中首先要匹配安装边界的约束条件,两端铰接孔的中心距需要严格对应执行端转轴与传感端安装座的孔位间距,孔的内径尺寸要适配标准铰接销轴的公差配合,通常选用H7间隙配合,保证构件摆动过程中无卡滞,同时不会出现过大的旷量影响检测精度。构件的厚度方向尺寸需要结合安装空间的轴向间隙确定,保证安装后不会和周边的机架、其他传动构件发生运动干涉,中间环形腔体的内径要匹配传感端触发部件的外径尺寸,预留0.5-1mm的活动间隙,避免动作过程中出现剐蹭。外形上的加强筋沿着臂身的受力方向布置,从两端凸台一直延伸到中间环形腔体的外壁,在不增加整体壁厚的前提下提升臂身的抗弯曲强度,应对传动过程中可能出现的侧向载荷。
实际应用场景中,这类构件常配合光电式、机械式位置传感器使用,比如自动化装配设备的工件到位检测机构,当工件推送到位时,执行端的推块带动连接臂绕一端铰接点摆动,另一端的触发端压合传感器的触头,输出到位信号,连接臂的摆动角度范围需要匹配传感器的触发行程,通常设计在15°-30°的摆动区间内,避免超行程压损传感元件。安装时需要保证两端铰接孔的轴线平行度误差控制在0.02mm以内,否则会导致摆动过程中出现别劲现象,长期使用会造成孔位偏磨、销轴变形,影响检测信号的稳定性。构件的材质通常选用铝合金或者工程塑料,在载荷较大的工况下也会选用45号钢做调质处理,表面做发黑或者阳极氧化处理提升耐磨性能。设计建模阶段需要重点校核臂身在额定载荷下的变形量,
保证最大变形量不超过传感器触发行程的1/10,避免因为构件变形导致触发信号滞后或者触发不到位的问题,同时要做运动仿真验证,模拟整个摆动行程内构件的运动轨迹,确认和周边零部件的安全间隙不小于2mm,防止设备运行过程中出现碰撞干涉。中间腔体周边的多孔位结构是用来固定传感端的触发弹片,不同孔径的安装孔可以适配不同规格的弹片固定螺丝,提升构件的通用适配性,臂身侧面的凹槽是用来安装限位挡片,配合机架上的限位柱确定构件的初始位置和最大摆动位置,避免过行程损坏传感器。
