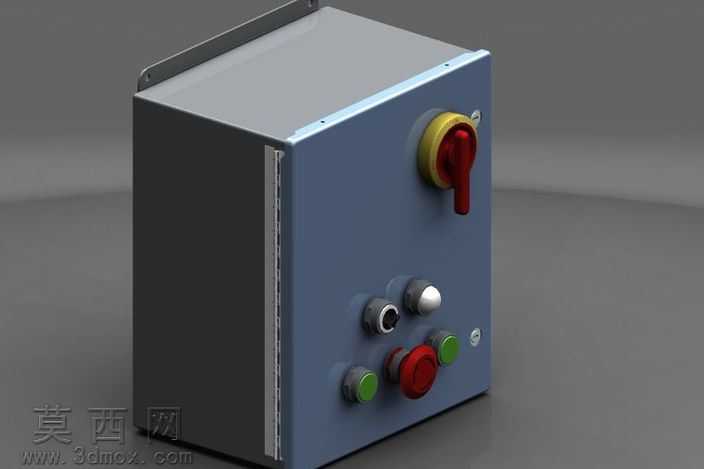

工业设备操作控制箱三维设计模型

本控制箱模型采用三维建模软件完成全参数化设计，建模过程严格遵循工业电控箱体的实际生产规范，从整体框架到细节零件均按照真实尺寸比例搭建，可直接用于结构验证、方案展示与教学演示。模型主体采用钣金折弯工艺的设计思路，箱体外壳做了圆角过渡处理，既避免尖锐边角带来的安全隐患，也提升了整体外观的精致度，箱体背部预留了安装挂耳结构，可适配墙面安装、设备机架挂载等多种安装场景，满足不同工业现场的布置需求。操作面板区域做了功能分区设计，顶部设置带防护套的红色急停旋钮，搭配黄色警示底座，符合工业安全设计的视觉识别规范，可在紧急工况下快速触发断电保护；面板中部依次排布功能切换旋钮、状态指示灯、启动按钮与功能确认按钮，不同功能的控件采用差异化的颜色与造型区分，绿色按钮对应启动运行、红色按钮对应停止复位、金属旋钮对应档位切换，操作人员可快速识别控件功能，降低误操作概率。箱体侧面设计了散热格栅与走线槽结构，兼顾内部电气元件的散热需求与布线规整性，模型渲染阶段采用金属哑光漆材质模拟箱体外壳的工业涂装效果，按钮部分分别采用工程塑料、镀铬金属等不同材质还原真实触感，光影渲染还原了工业现场的光照环境，清晰展现箱体的结构层次与控件布局。整个设计从实用角度出发，兼顾结构合理性、操作安全性与外观整洁性，完整还原了工业控制箱的典型结构特征，可作为电气控制类设备设计的参考模板，也可用于工业场景搭建、实训教学演示等场景。
