双开门壁挂式电气控制柜三维设计

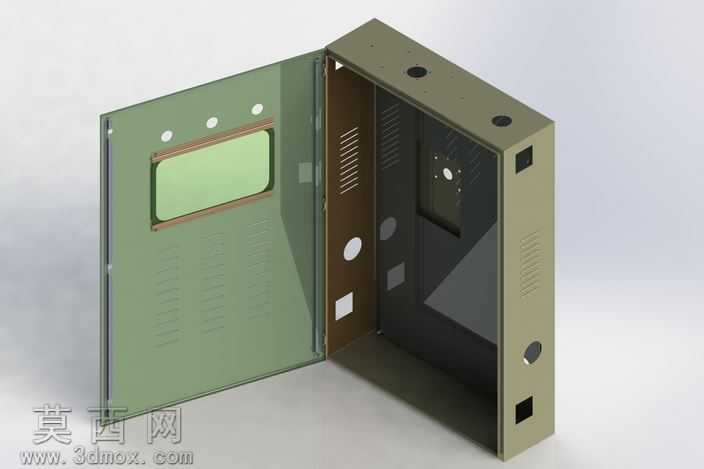

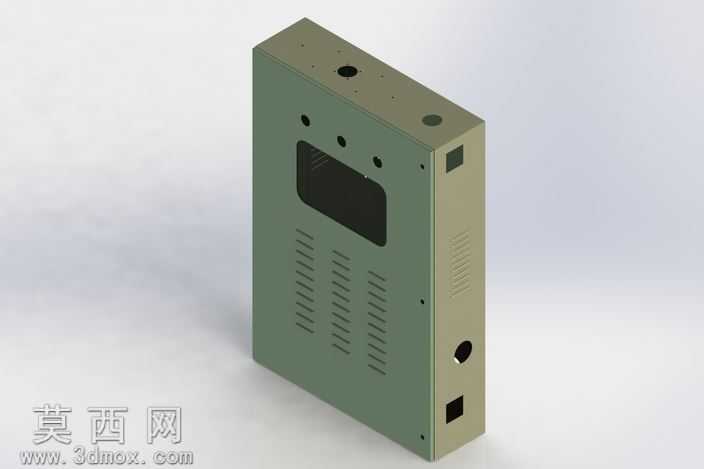

本款电气柜采用SolidWorks进行全参数化三维建模，整体为壁挂式双开门钣金结构设计，建模过程严格遵循钣金加工工艺规范，对每一处折弯、开孔、翻边特征都做了工艺性校验，确保模型可直接导出展开图用于激光下料与折弯加工。外观渲染采用军绿色哑光金属材质，还原了冷轧钢板喷塑后的真实质感，门板上的观察窗采用半透明淡绿色亚克力材质，搭配金属包边细节，柜体表面的散热孔、安装孔位都按照实际电气元件安装尺寸精准排布，还原度极高。结构设计上，柜体采用分体式双门结构，主门板设置嵌入式观察窗，无需开门即可观察内部元件运行状态，内侧门板预留了导轨安装位，可用于布置小型断路器、端子排等元件；柜体主腔体设置了多层安装板固定点位，可根据需求适配不同规格的电气元件安装板，侧壁预留了进出线敲落孔，顶部与底部均设计了防水防尘的翻边结构，提升柜体户外或壁挂安装时的防护能力。建模过程中对钣金件的折弯系数、止裂槽做了精准设置，避免加工时出现开裂或尺寸偏差，所有装配关系都采用真实的铰链、锁具配合约束，可实现开门动作的运动仿真，验证门体开合时的干涉情况。设计思路围绕实用型低压配电柜体展开，兼顾了加工可行性、安装便捷性与外观整洁度，既满足电气元件的安装防护需求，也通过规整的外观设计适配各类壁挂安装场景，可直接用于小型配电场景的柜体选型参考，也可作为钣金柜体设计的练习模板，帮助设计者掌握钣金柜体从建模到工艺校验的全流程设计方法。
