工业除尘器用环形密封硅垫片结构设计

　　在工业除尘系统的管路对接、滤室密封、清灰机构衔接位置，这类环形硅垫片是保障设备负压稳定性的核心密封元件，很多现场除尘效率不达标的问题，追根溯源都是密封垫片选型或结构设计不合理导致的漏风。做这个结构设计的时候，首先要匹配除尘设备常见的法兰对接安装边界，垫片采用等截面环形结构，内外径尺寸严格对应常用除尘管路的法兰密封槽尺寸，厚度控制在常规密封压缩量的合理区间，安装时不需要额外裁切，直接卡入密封槽即可，能避免现场安装时因裁切不齐导致的密封面应力不均问题。材质选用硅橡胶材质，本身具备良好的耐温性与抗老化性能，能够适配除尘系统常见的含尘气流温度波动，不管是常温工况的木工车间除尘，还是带有一定余温的焊接烟尘处理场景，都能保持稳定的弹性压缩量，

　　不会因为长期受温出现硬化开裂的问题。从功能特性来看，垫片的密封面做了细微的同心圆纹路设计，安装压紧后，这些纹路会填充法兰密封面的微观不平度，相比光面垫片，在同等压紧力下能获得更好的密封效果，降低法兰螺栓的预紧力要求，避免薄型法兰因预紧力过大出现变形。设计过程中特意规避了多余的异形结构，整个垫片为一体成型结构，没有拼接缝，不会出现拼接位置漏风的隐患，同时环形的结构不会对管路内的气流造成额外阻挡，不会增加除尘系统的风阻，避免影响系统的整体风量。在实际应用场景里，这类垫片除了用于除尘管路法兰对接，还可以用在除尘设备的检修门密封、脉冲阀与气包的衔接位置、滤筒安装座的密封环节，不同安装位置的尺寸可以通过调整内外径参数快速适配，

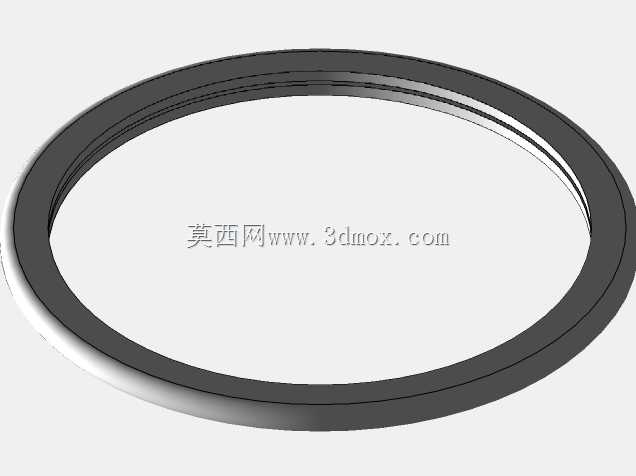

　　不需要重新做整体结构的变更。做三维建模的时候，重点还原了垫片的截面弧度与密封面细节，能够直接用于装配干涉检查，模拟不同压缩量下的密封面贴合状态，提前排查安装时可能出现的垫片偏移、过度压缩导致的永久变形问题，给后续的结构选型、装配工艺制定提供直观的三维参考，避免现场安装时出现密封件不匹配导致的返工问题。
