手动定角式刀具刃磨辅助夹具结构

　　这套手动定角刀具刃磨辅具，核心面向小型加工车间、五金维修工位、家用工具维护场景的刀具开刃与修磨需求，解决手工刃磨刀具时角度难以稳定控制、刃口直线度差、刃面一致性不足的常见问题。日常作业中，不管是普通民用厨刀、户外直刀，还是小型加工用的雕刻刀、木工凿子类刃具，手工持握在砂轮或油石上打磨时，很容易因为手部施力晃动、角度把控不稳，出现刃口偏斜、刃角前后不一致、二次退火损伤刀具硬度的问题，这套辅具就是针对这些痛点做的结构设计。

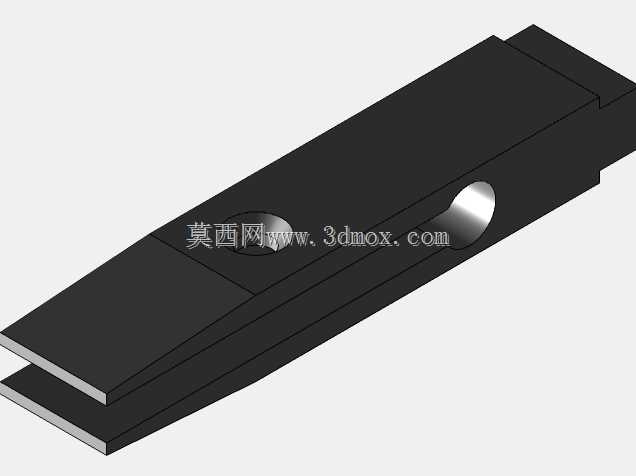

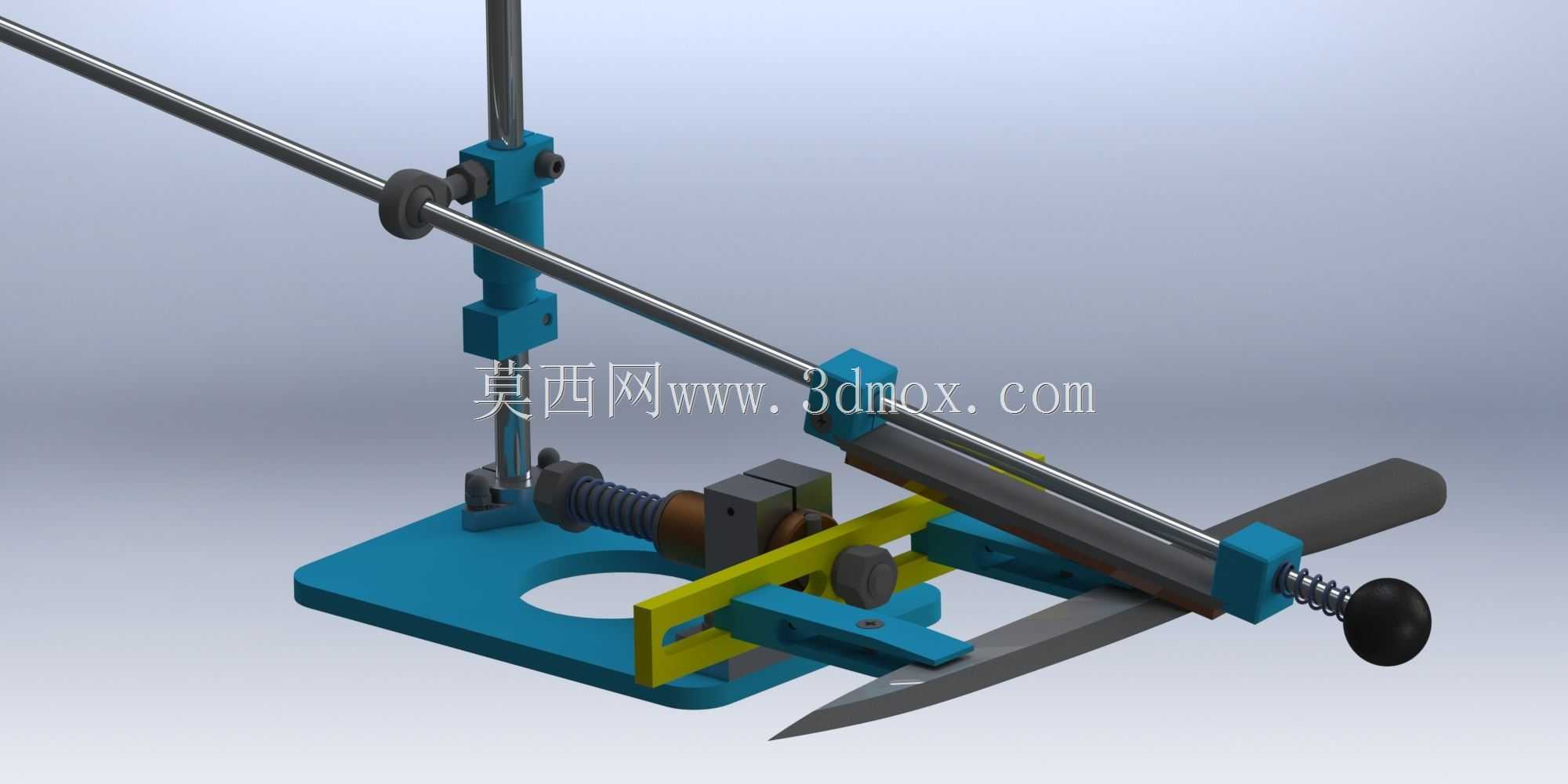

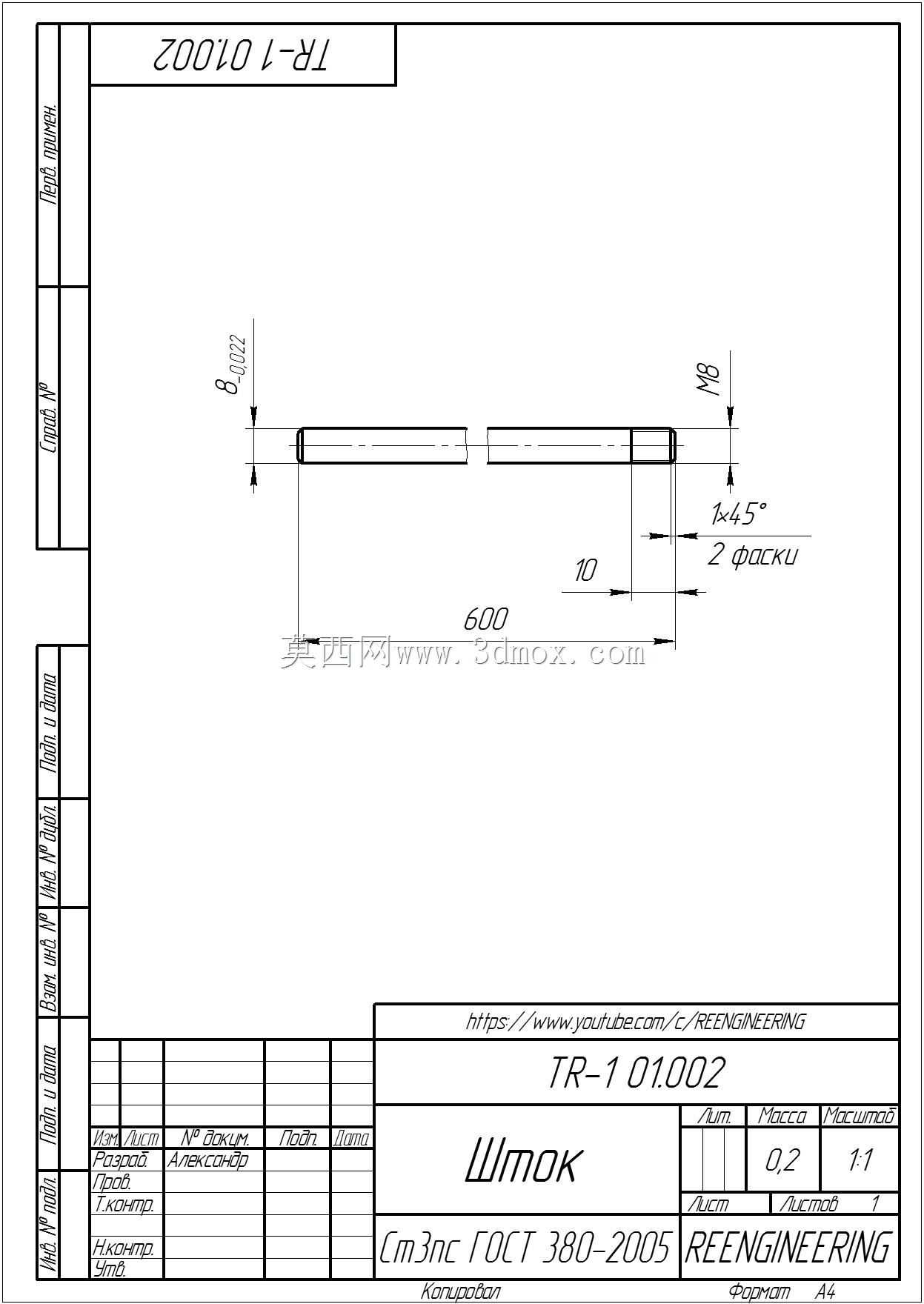

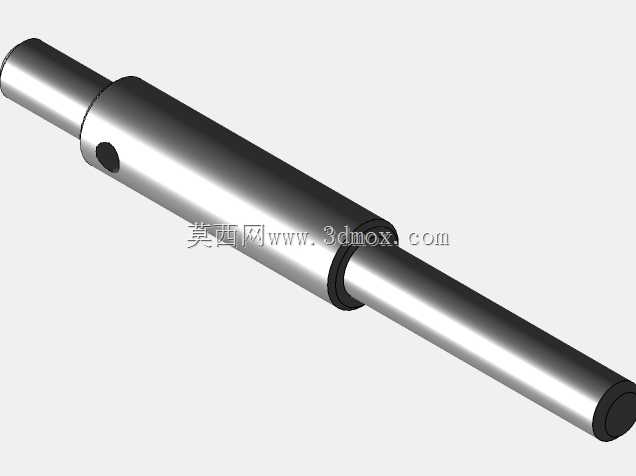

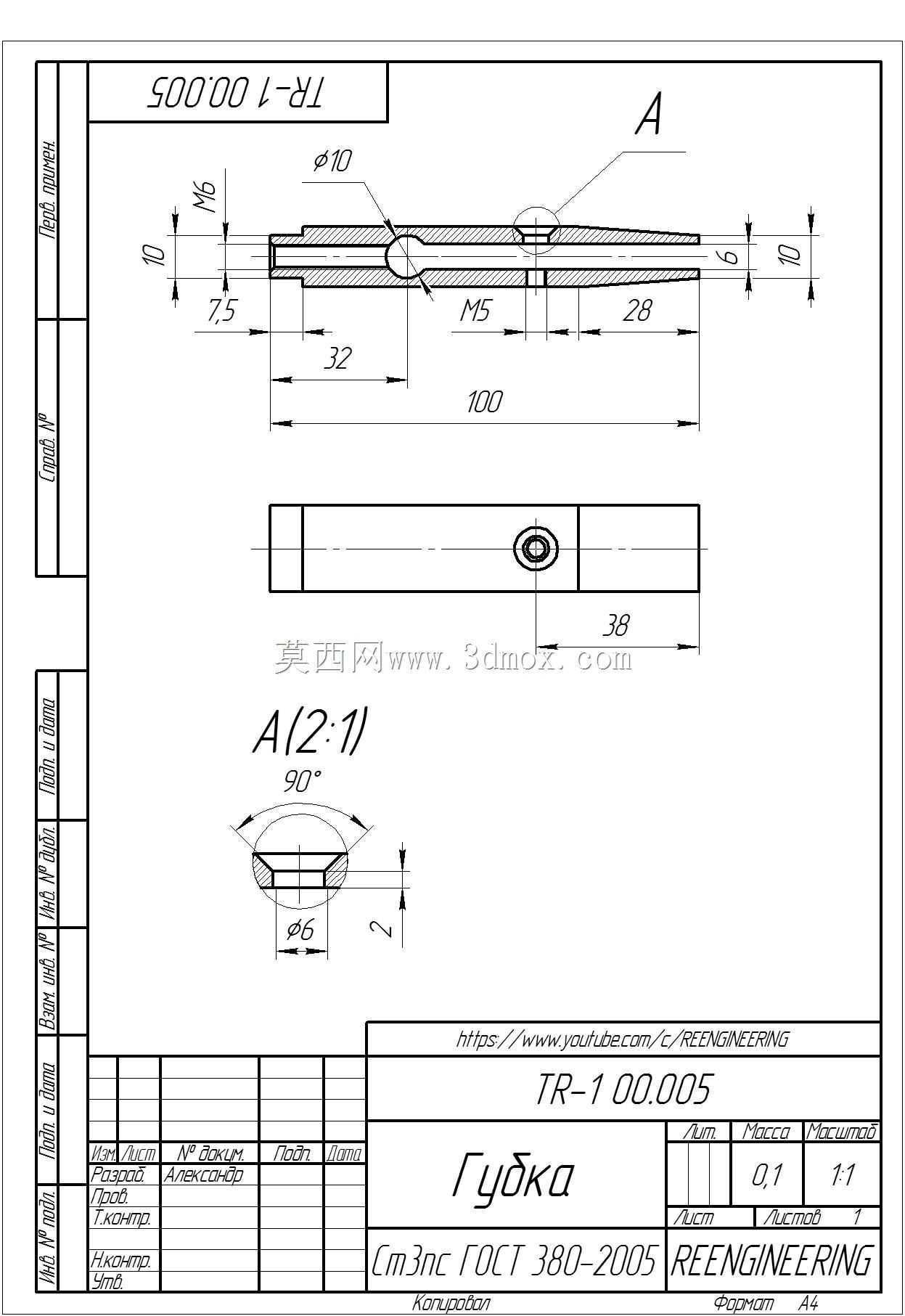

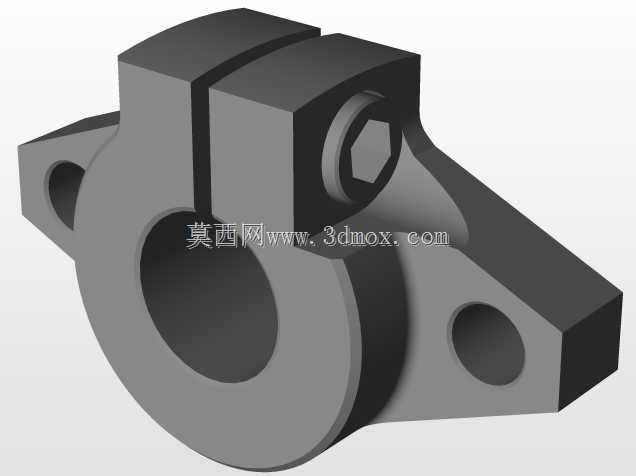

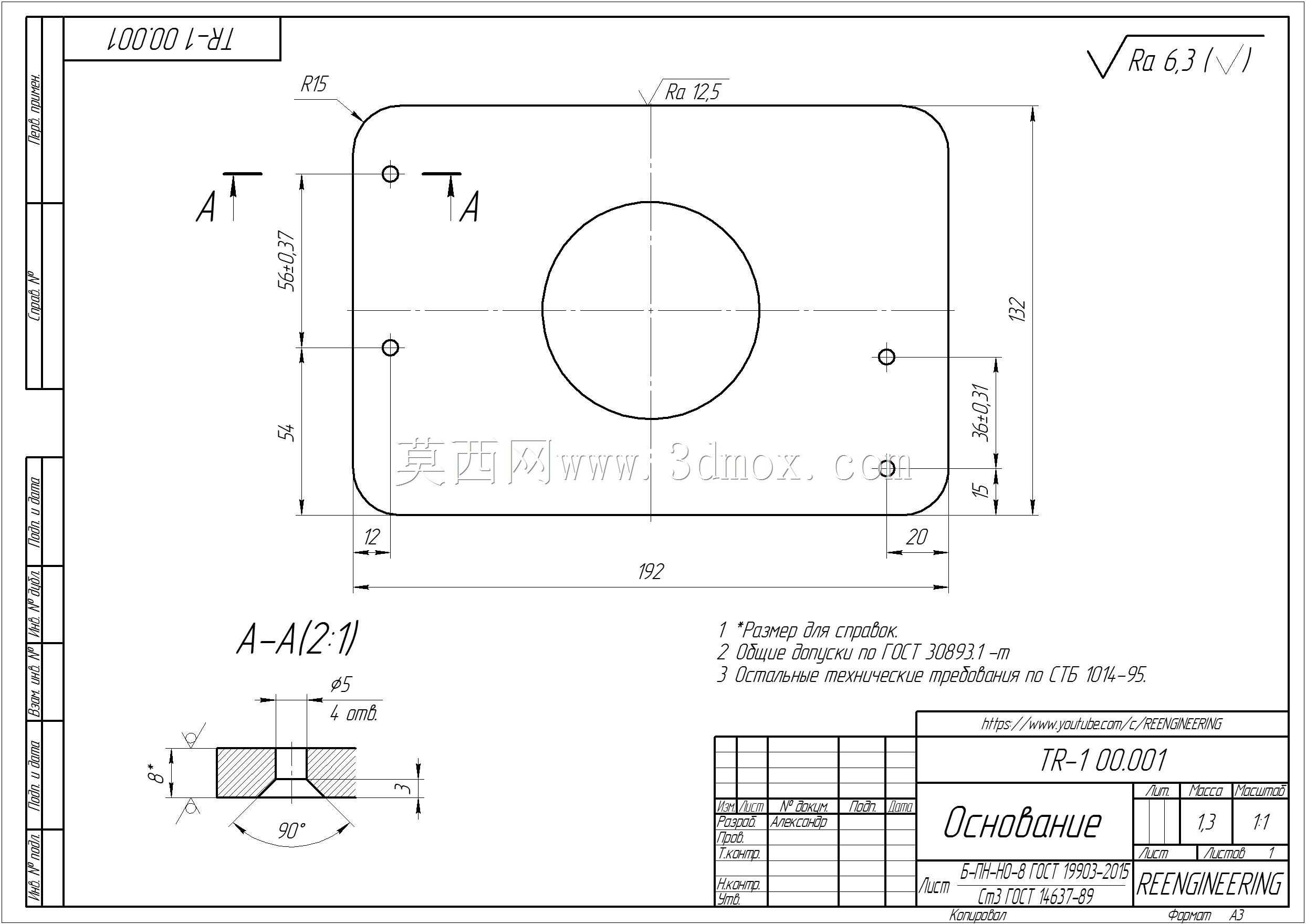

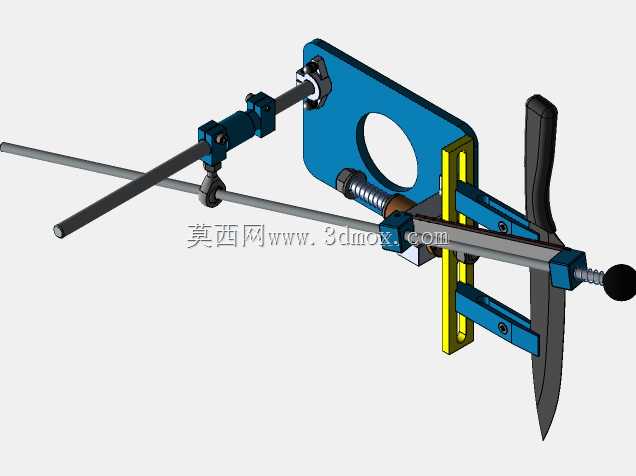

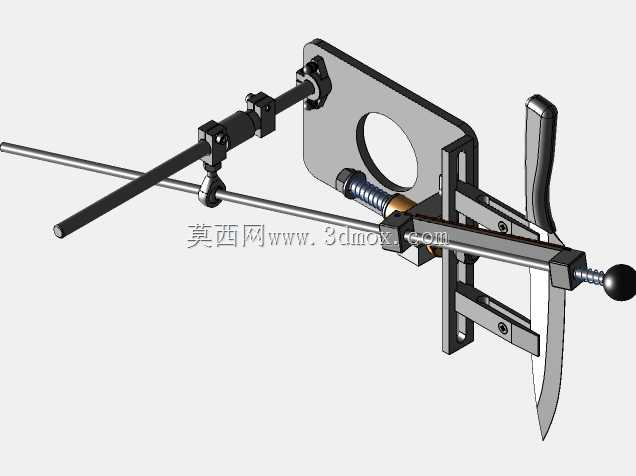

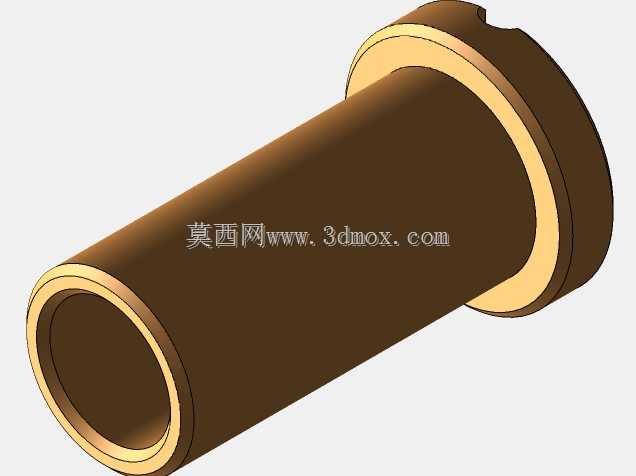

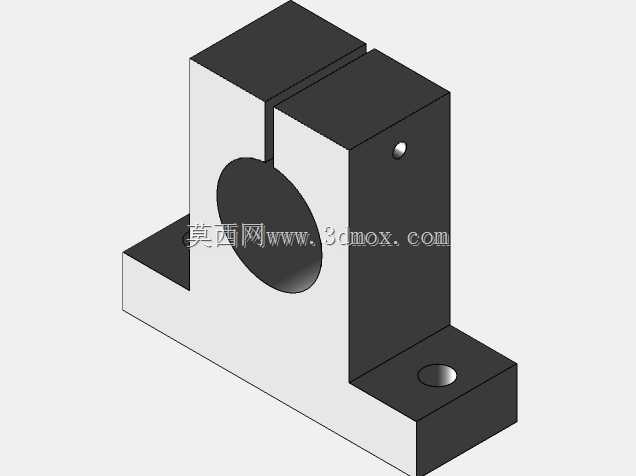

　　从功能结构来看，整套装置以带镂空让位的方形铸铁底座作为承载基础，底座中部的圆形镂空刚好可以适配放置在不同尺寸的油石、小型砂轮台上方，避免底座与磨具表面干涉。底座上设置了可调节的刀具夹持组件，黄色的滑动压架可以根据不同厚度的刀身调整夹持开度，通过侧边的锁紧旋钮固定刀身位置，保证刃口伸出长度一致，打磨过程中不会出现刀身移位。上方的导向杆组件采用双光轴线性导向结构，垂直方向的立杆可以调整滑套的高度，以此适配不同刃磨角度的需求，斜向布置的长光轴作为滑动导向轨道，连接磨头夹持座的滑套可以沿着光轴做直线往复运动，滑套内部设置了铜质衬套减少滑动阻尼，同时保证滑动过程无径向晃动，让磨头的运行轨迹始终保持固定角度。磨头夹持端可以根据需求更换不同目数的磨石、研磨条，端部的压缩弹簧可以提供稳定的下压力，避免人工施力过大导致刃口磨亏，也能保证整个打磨行程中压力均匀一致。

　　设计思路上，整套结构没有采用复杂的电动进给或者数控调节结构，全部采用纯机械手动结构，所有调节节点都采用手拧旋钮锁紧，不需要额外工具就能完成角度调整、刀具装夹、磨头更换的操作，适配没有电源的户外作业场景，也降低了设备本身的制造成本与维护难度。角度调节的逻辑是通过改变垂直立杆上滑套的高度，调整斜向导杆的倾斜角度，对应不同刀具需要的刃磨角度，从15度的超薄切片刀到40度的重型砍骨刀都能覆盖，调节时只需要松开立杆滑套的锁紧螺丝，上下移动到对应刻度位置锁紧即可，不需要复杂的角度换算。

　　安装边界方面，整套装置底座的长宽尺寸控制在200mm150mm范围内，垂直立杆最高升起高度为350mm，斜向导杆最大伸出长度为400mm，正常作业时的操作空间只需要预留400mm300mm的台面位置即可，不需要额外的固定螺栓，依靠底座自身的重量就能保持作业时的稳定性，也可以通过底座周边的安装孔用螺栓固定在工作台面上，应对大力度打磨时的受力需求。滑动组件的行程设置为180mm，足够覆盖绝大多数民用刀具、小型工业刃具的刃口长度，单次装夹就能完成整个刃口的全程打磨，不需要中途调整刀具位置。夹持组件的最大开口厚度为12mm，可以夹持从薄型美工刀到厚型木工凿的各类带刃工具，适配范围覆盖了日常维护场景下90%以上的刃具类型。

　　实际使用过程中，只需要先根据刀具类型调整好导向杆的倾斜角度，将刀身固定在夹持座上调整好刃口伸出量，选择对应目数的磨头安装在滑动座上，手持滑动座的手柄沿着导向杆做匀速往复运动，就能磨出角度一致、刃口平直的刀刃，不需要操作人员具备熟练的手工刃磨经验，新手也能快速磨出合格的刃口。整套结构的所有运动部件都裸露在外，日常清理磨屑、更换磨损配件都非常方便，光轴表面只需要定期涂抹少量润滑脂就能保持顺滑的滑动手感，没有易损的电子元件，长期使用的维护成本极低。
