多型腔EPS泡沫成型模具结构设计

　　这套EPS模具主要用于可发性聚苯乙烯泡沫制品的批量热压成型工序，在包装缓冲件、建筑保温模块、冷链衬垫的生产场景中应用广泛，区别于金属冲压、注塑成型的模具结构，EPS模具需要兼顾蒸汽穿透、冷却均匀、脱模顺畅的多重工艺需求，整体采用框式模架作为承载主体，模腔区域根据待成型泡沫件的排布做了多工位阵列布局，一次合模即可完成多件同规格泡沫制品的成型作业，能有效降低单件生产的能耗与工时占比。

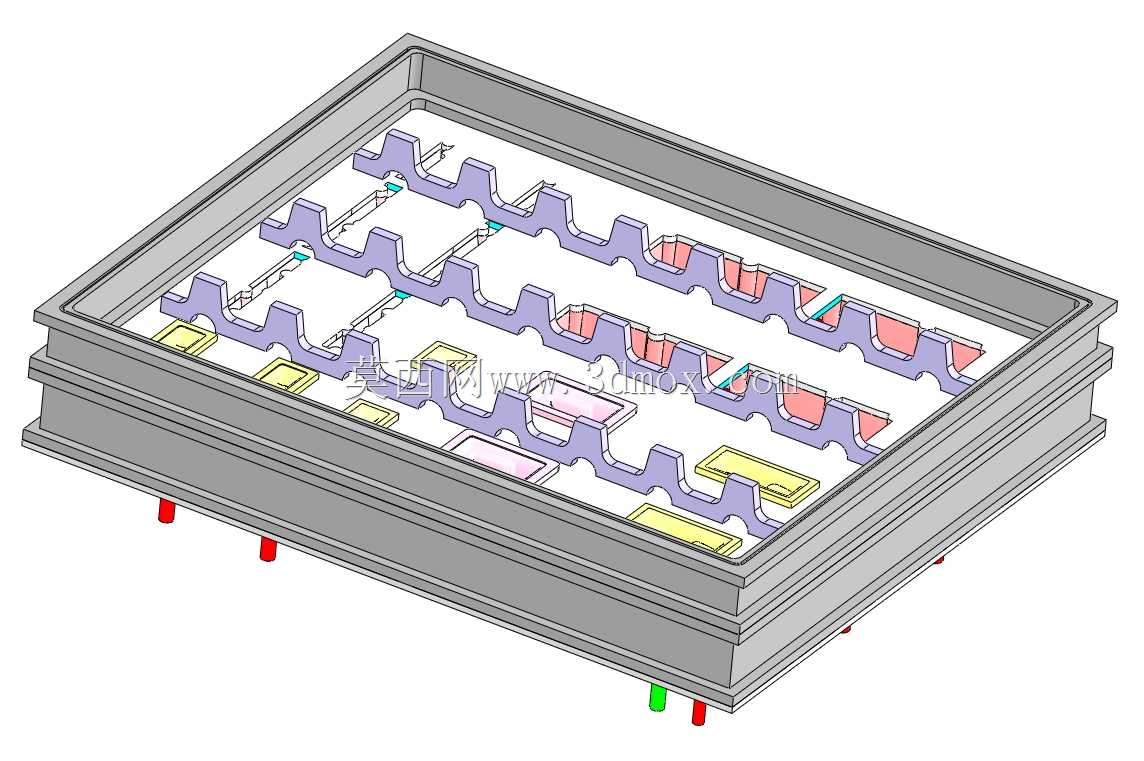

　　从结构设计逻辑来看，模架采用多层叠合的框型焊接结构，侧壁预留足够的蒸汽通道与冷却水路安装空间，避免成型过程中出现局部温度不均导致的泡沫件熔接不良、收缩率不一致问题。模腔内部的成型面根据泡沫件的外形轮廓做了仿形加工，相邻型腔之间设置了连通的蒸汽导流槽，确保高温蒸汽可以快速填充到模腔的各个角落，让EPS颗粒在模腔内充分受热膨胀、熔接成整体。型腔周边设置的多组定位凸台与凹槽，对应泡沫件上的安装卡位与缓冲凸点结构，成型后无需二次裁切即可直接获得符合尺寸要求的成品，减少后续机加工工序的工作量。

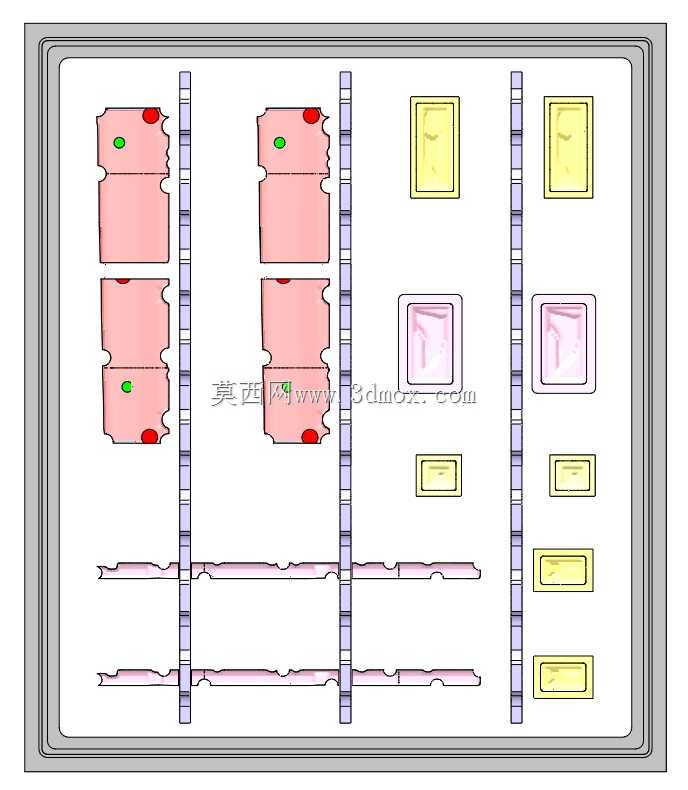

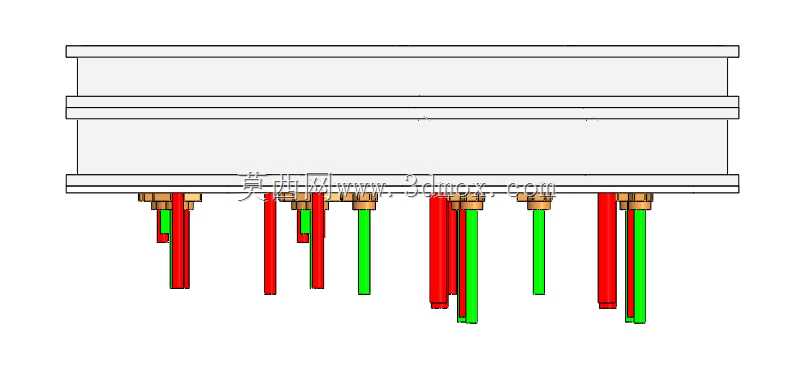

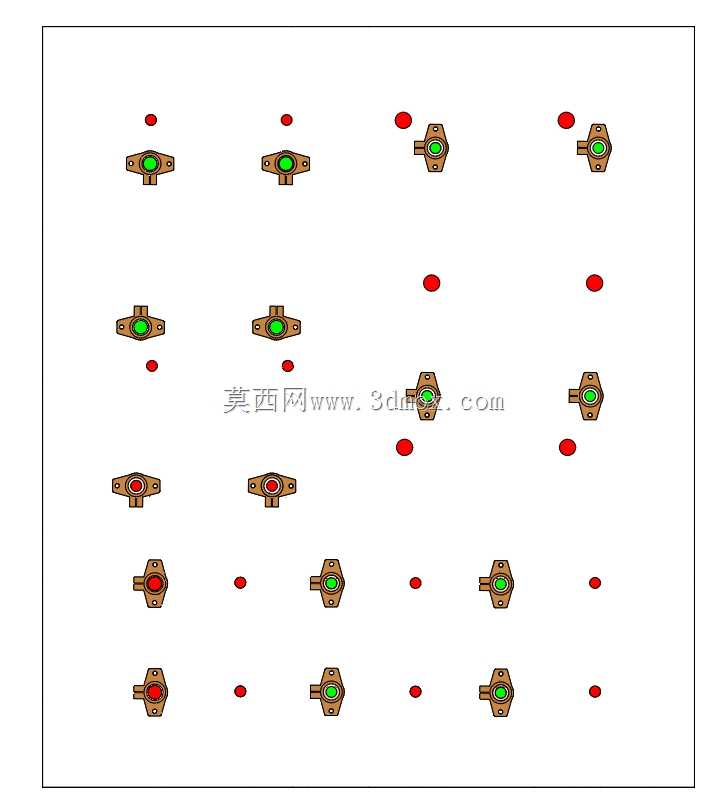

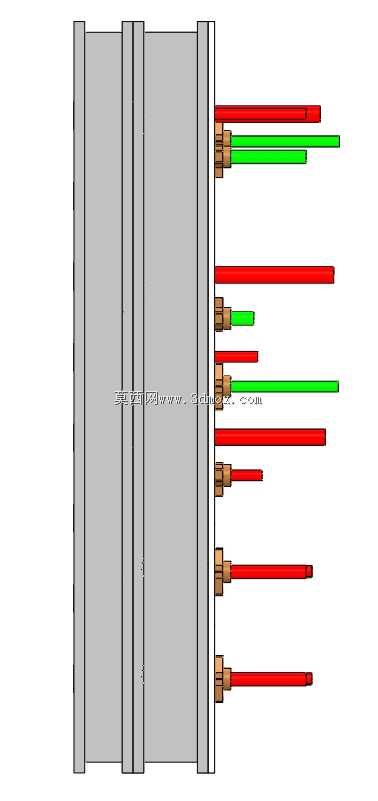

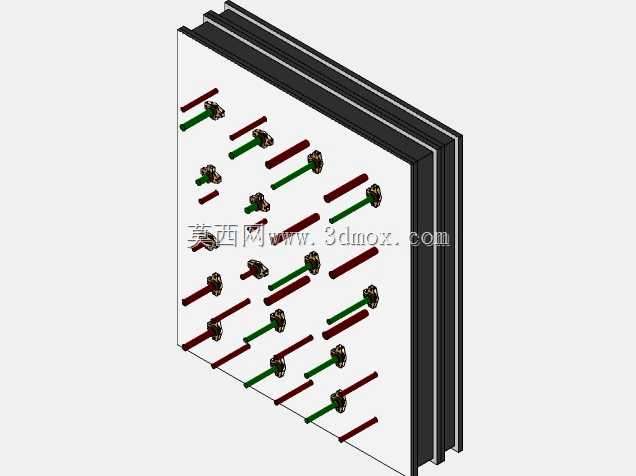

　　模具底部伸出的多组不同颜色标识的柱体，分别对应蒸汽入口、冷却水入口、脱模顶杆的安装位，在模具安装到成型机台时，可以通过颜色标识快速对接管路，避免接错管路导致的生产故障。模腔内部不同颜色的区域分别对应不同的功能分区：紫色仿形块为成型主体型腔，直接决定泡沫件的外形轮廓；粉色区域为局部加厚的成型镶块，对应泡沫件上需要更高缓冲强度的厚壁部位，这类镶块采用独立安装结构，后续如果产品局部结构调整，只需更换对应镶块即可，无需重新加工整套模腔，能大幅降低模具改造成本与周期；黄色块为型腔内部的透气塞安装位，透气塞采用多孔铜质材料，既可以保证蒸汽顺利穿透进入模腔，又能在冷却阶段快速排出模腔内的冷凝水，缩短成型周期。

　　在安装边界方面，整套模具的外形尺寸适配常规立式EPS自动成型机的安装工位，模架四周预留了标准的压板固定槽，可直接通过T型螺栓固定在成型机的动定模板上，无需额外制作过渡安装板。模具的合模导向采用模架四周的直边定位结构，配合成型机本身的导柱导向，可保证合模时型腔的错位量控制在0.1mm以内，避免成型后的泡沫件出现飞边、错位缺陷。脱模结构采用顶板顶出设计，顶杆位置均匀分布在各个型腔的边角位置，顶出力作用点避开泡沫件的薄壁易损区域，防止脱模过程中出现顶穿、变形问题。

　　设计过程中需要重点考量EPS材料的成型收缩率，通常根据原料密度的不同，收缩率控制在0.3%-0.8%区间内，模腔尺寸需要提前预留收缩余量，确保成型后的泡沫件尺寸符合装配要求。同时模腔表面的粗糙度需要控制在Ra1.6以下，减少泡沫件与模腔表面的粘附力，进一步提升脱模顺畅度。模架的焊接结构需要做去应力退火处理，避免长期在冷热交替的工作环境下出现模架变形，导致合模精度下降。蒸汽通道的截面尺寸需要根据模腔总容积计算，保证蒸汽通入后3秒内即可达到模腔各部位的工艺温度，冷却水路的排布需要覆盖所有型腔区域，保证冷却阶段模温均匀下降，避免泡沫件因冷却不均出现局部收缩凹陷。
