手推式重型瓷砖铺贴作业机具设计

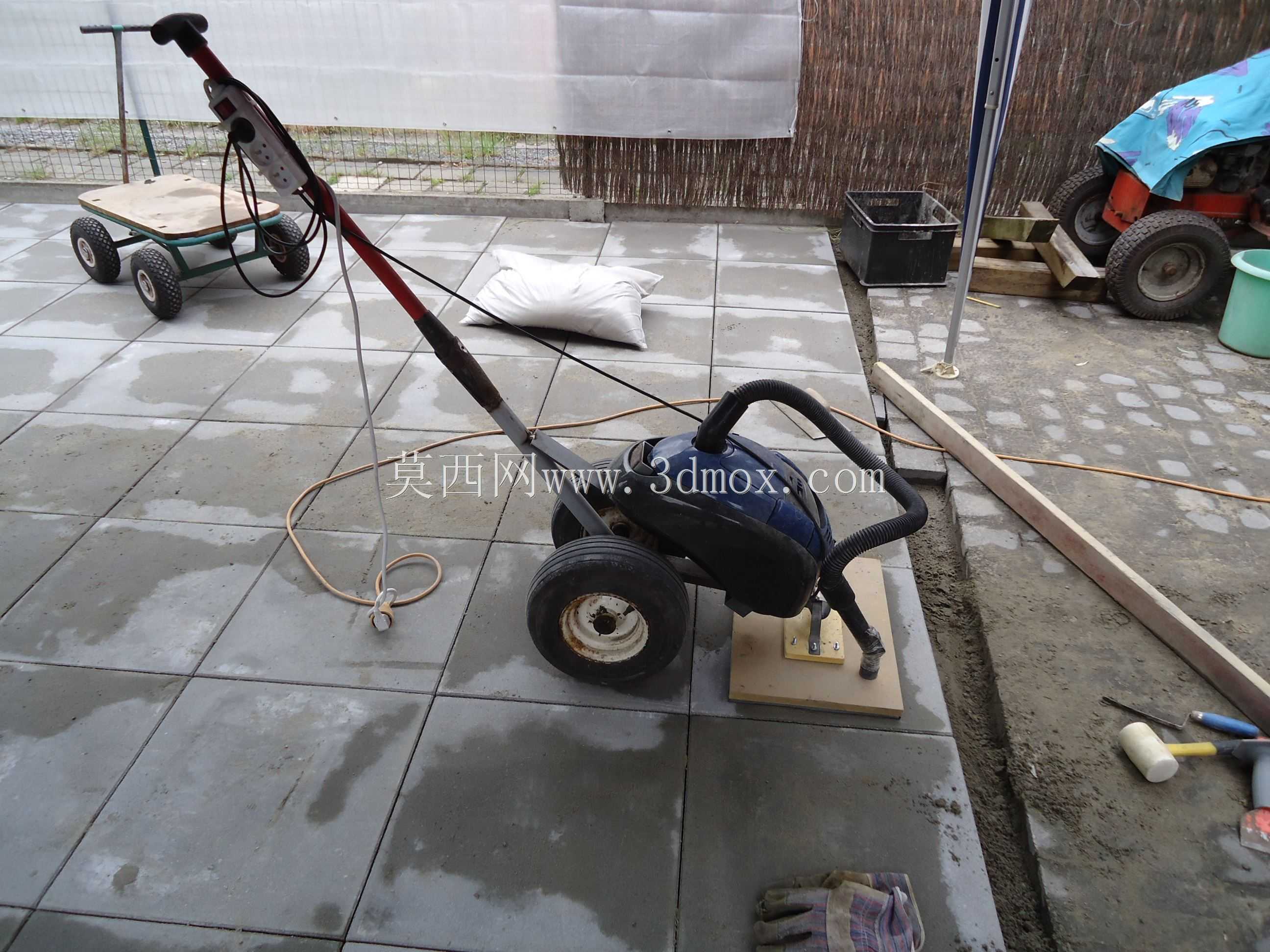

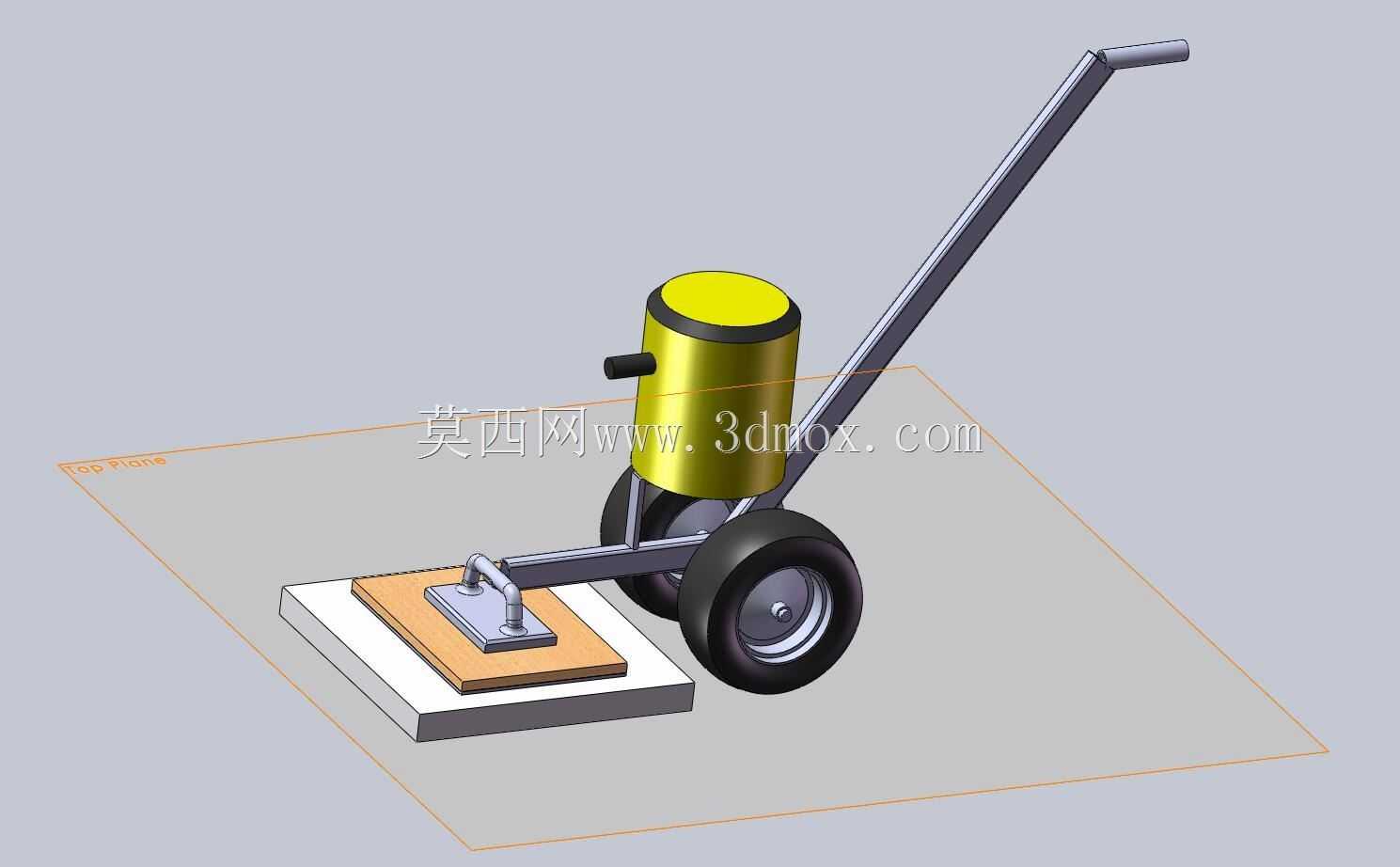

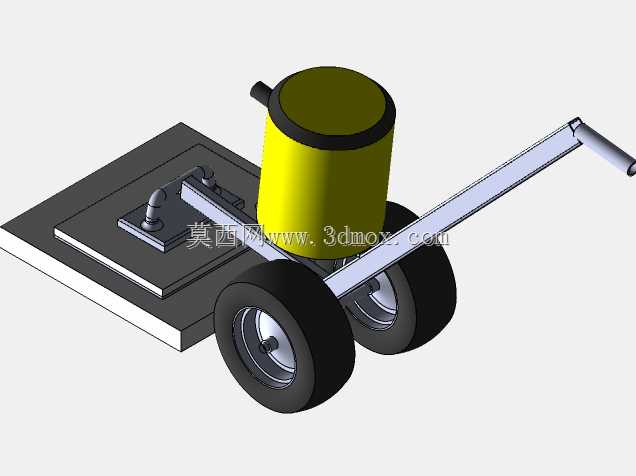

　　在室内外精装施工、市政人行道铺装、工业厂房地面整平作业场景中，大规格重型混凝土瓷砖、厚层通体砖的搬运与铺贴对位一直是现场施工的痛点，传统人工抬放作业不仅劳动强度大，还容易出现砖体边角磕碰、铺贴标高偏差、震实度不足导致的后期空鼓问题，这款手推式作业机具正是针对这类现场需求完成的结构设计。从整机布局来看，设备采用单推杆两轮行走架构，操作端的倾斜推杆高度匹配成年施工人员直立握持的人机工程尺寸，推杆末端做了圆弧收边处理，避免长时间握持硌手，行走轮采用实心橡胶轮结构，轮距设置刚好避开已铺贴完成的砖面边缘，在作业面转移时不会剐蹭已完工区域，轮组的安装支座做了加厚处理，可承受整机带载作业时的动载荷，避免长期使用出现轮轴变形。

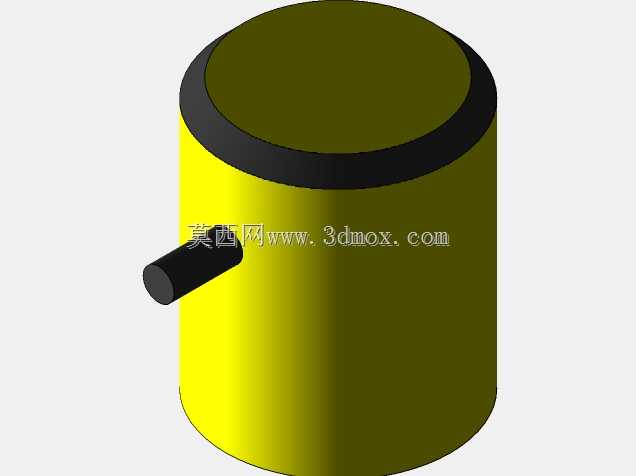

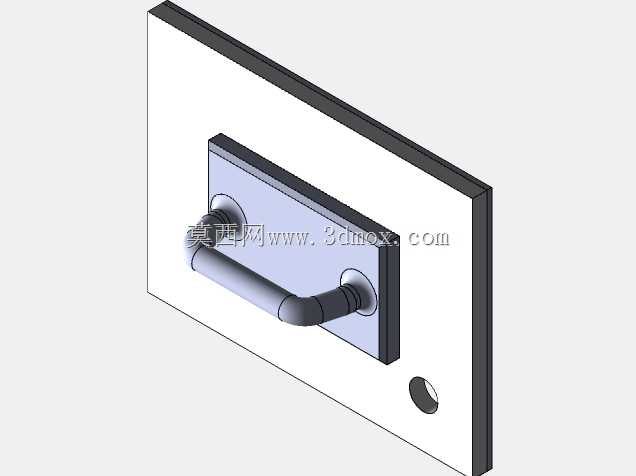

　　设备核心作业端位于机架前端，是一块与大规格瓷砖尺寸匹配的平整吸附作业平台，平台表面贴有防滑缓冲垫层，避免吸附固定砖体时出现硬接触划伤砖面，吸附机构采用真空负压原理，动力由机架中部的立式罐体提供，罐体侧面设置有手动控制阀门，施工人员可在握持推杆的位置直接操作阀门完成吸附、释放动作，无需弯腰操作，大幅降低反复弯腰的作业疲劳。在功能设计上，这款机具并非单纯的搬运工具，其作业平台与机架的连接部位设置有柔性缓冲与震实组件，当砖体对位放置到找平层上后，可通过设备自带的震动力度传导，将砖体下的水泥砂浆层均匀震实，无需额外手持橡胶锤反复敲击，既提升了铺贴效率，也能避免人工敲击力度不均导致的砖面开裂、标高不一致问题。设计过程中，

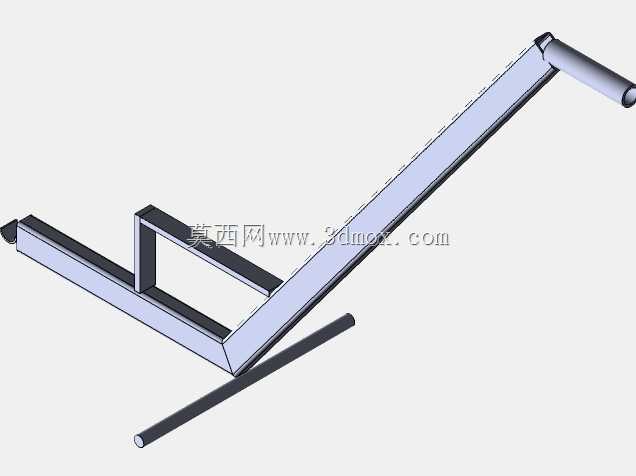

　　针对作业边界做了多轮校核：整机的最小转弯半径控制在1.2米以内，可满足普通住宅室内过道、小面积施工区域的转向需求；吸附平台的最低下落高度与地面完成面预留20mm的调整间隙，可适配10-50mm厚度的不同规格瓷砖作业；立式罐体的容量设置可满足连续吸附40分钟以上的作业需求，避免施工过程中频繁补充负压影响作业节奏。机架主体采用矩形钢管焊接成型，所有焊接位置都做了圆角打磨处理，避免施工现场剐蹭施工人员，整机重心经过配平计算，空载与满载状态下的重心都落在两轮轴线靠前150mm的位置，推行时无需额外施加过大的下压力即可保持平衡，单人即可完成设备转移、砖体吸附、对位铺贴、震实的全流程作业，相比传统双人抬砖铺贴的作业模式，

　　可将单块大规格瓷砖的作业时间缩短40%左右，同时大幅降低砖体掉落、人员腰部劳损的施工风险。在结构细节处理上，吸附平台的边缘设置有可调节的定位挡块，可根据不同尺寸的瓷砖快速调整吸附固定范围，无需更换作业平台即可适配300300mm到800800mm区间的常规重型瓷砖作业；行走轮的轴承采用密封式结构，可抵御施工现场水泥砂浆、灰尘的侵入，延长轮组的维护周期；推杆与机架的连接部位设置有加强筋板，避免长期推行受力出现焊缝开裂问题。针对施工现场常见的地面不平整情况，作业平台与机架的连接部位设置有5度的自适应浮动角度，当砖体放置到存在微小坡度的找平层上时，平台可自动贴合砖面，保证吸附力均匀分布，不会出现局部漏气导致砖体脱落的问题。
