下压式CPU风冷散热器三维结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:561007
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计
  • 下压式CPU风冷散热器三维结构设计

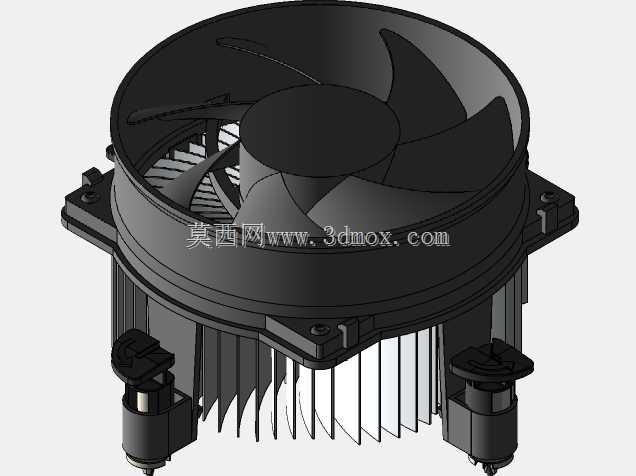

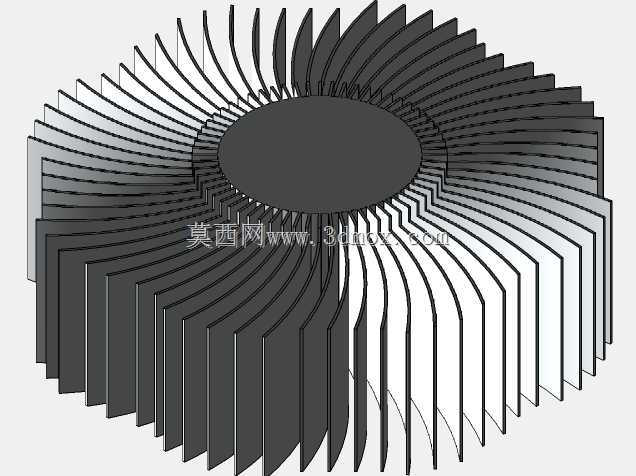

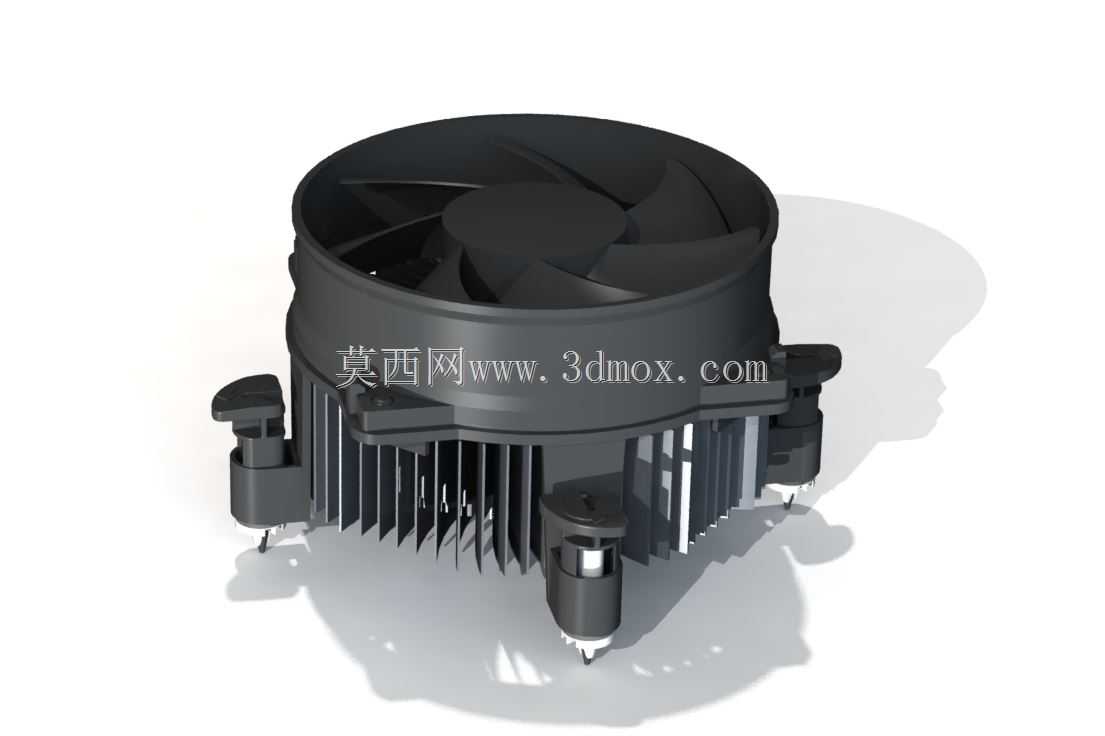

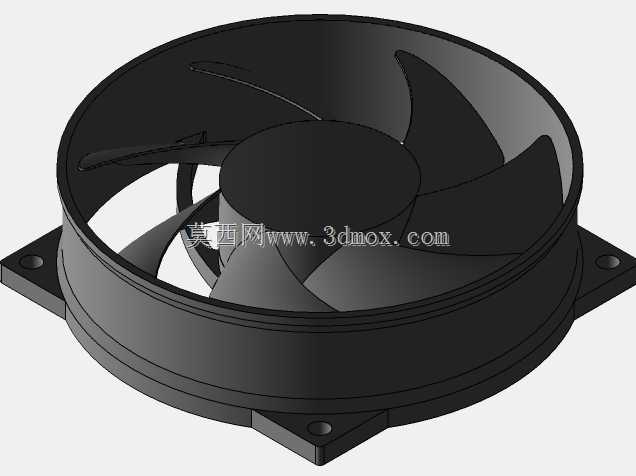

  这款下压式风冷散热模组,是针对小尺寸机箱、ITX主板装机场景开发的紧凑型散热方案,区别于塔式侧吹散热器的气流走向,下压式结构可同时覆盖CPU周边的供电模块、内存区域,在有限的机箱内部空间内形成自上而下的气流循环,带走主板局部区域的积热,适配对安装高度有严格限制的卧式机箱、薄型HTPC机箱使用场景。从结构组成来看,整套模组分为轴流风扇、铝挤散热鳍片底座、按压式安装扣具三个核心部分,散热底座采用一体铝挤成型工艺,鳍片与底座之间无额外连接界面,可降低接触热阻,鳍片采用等间距放射状排布,在有限的圆形投影面积内最大化散热接触面积,同时预留足够的气流通道,避免风阻过大导致风扇转速攀升带来的噪音问题。轴流风扇采用七叶弯角扇叶设计,

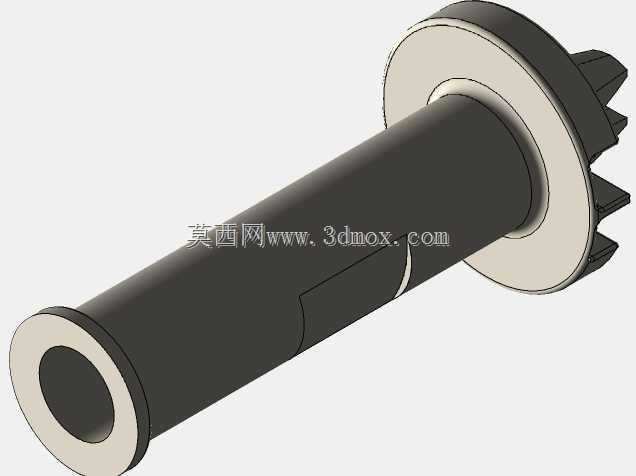

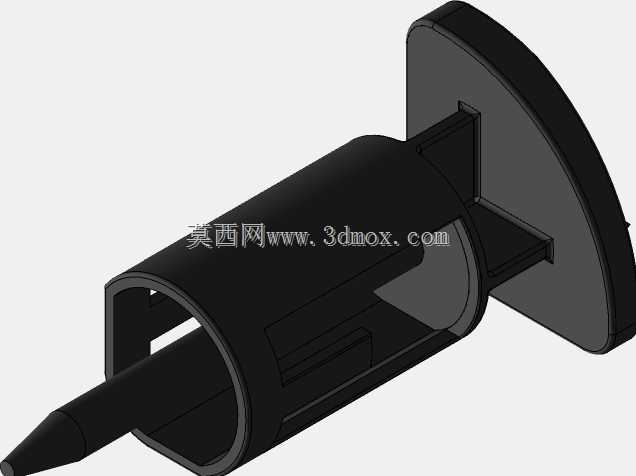

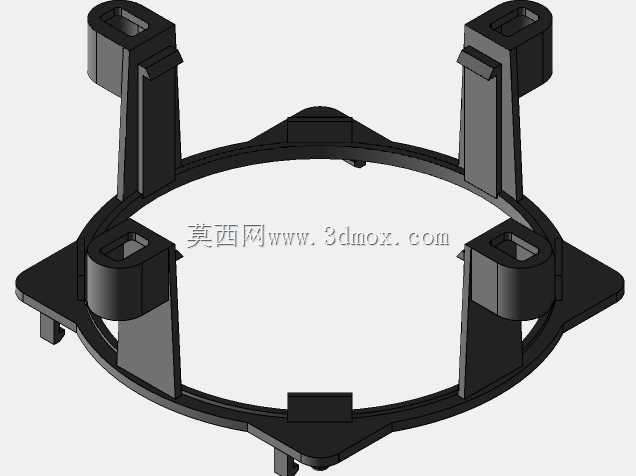

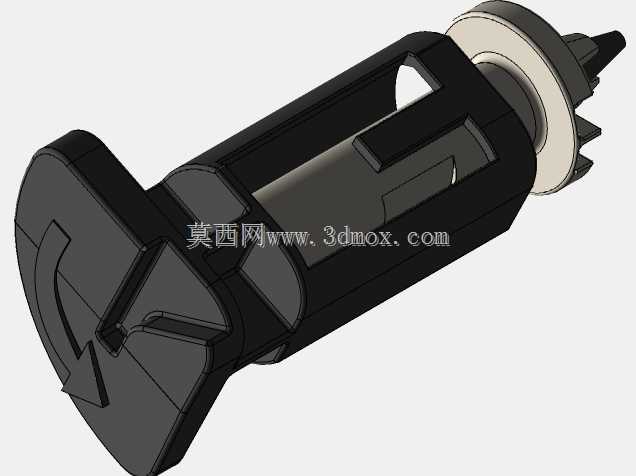

  扇叶边缘做了切角处理,可切割气流减少叶尖涡流噪音,风扇框架与散热鳍片外圈采用卡扣式连接,无需额外螺丝固定,装配工序简单,适合批量生产组装。安装扣具部分采用四脚按压式膨胀卡扣结构,卡扣柱对应主板CPU插槽周边的标准安装孔位,安装时对准孔位按下卡扣即可完成固定,无需在主板背部安装额外的固定背板,可减少对主板背部元件的干涉,适配多代同孔距的桌面级CPU插槽。尺寸设计上,散热器整体高度控制在55mm,其中鳍片部分高度为30mm,剩余25mm为风扇本体厚度,这个尺寸边界可兼容绝大多数厚度在60mm以上的薄型机箱,不会出现机箱侧板无法闭合的问题,散热器整体圆形投影直径与常规120mm风扇尺寸接近,不会遮挡内存插槽区域,

  适配带标准高度散热马甲的台式机内存。设计过程中需要重点考量的是鳍片的风阻匹配,下压式风扇的气流是垂直向下吹向鳍片,再向四周发散,因此鳍片的开槽方向需要顺着气流发散方向排布,避免气流在鳍片间隙内形成紊流,影响散热效率;同时扣具的按压力度需要经过校核,既要保证散热底座与CPU顶盖之间的紧密贴合,压力均匀分布在四个扣具点位,避免压力不均导致底座倾斜、接触间隙过大,又要避免压力过大导致主板PCB变形,长期使用出现元件虚焊的问题。扇叶的动平衡设计也是关键环节,扇叶注塑成型后需要做动平衡校正,在扇叶边缘增加平衡配重块,避免高速转动时出现震动,震动不仅会带来额外的运行噪音,长期使用还可能导致主板焊点疲劳、扣具松动。在实际应用中,

  这类下压式散热器除了桌面PC场景,也可适配小型嵌入式工控主板、迷你主机的散热需求,这类设备内部空间紧凑,没有多余空间布置塔式散热结构,下压式的气流走向还可兼顾主板上其他发热元件的散热,降低整机内部的整体温度。散热底座的底面需要做平整加工,平面度控制在合理范围内,搭配导热介质填充微观间隙,可最大化热传导效率,鳍片的厚度与间距需要匹配风扇的风压特性,风压较低的静音风扇需要适当加大鳍片间距,避免气流无法穿透鳍片,导致热量堆积在鳍片根部无法及时带出。整套结构的零件数量少,没有复杂的传动或连接结构,生产工艺成熟,铝挤鳍片的加工成本低,扇叶采用常规PP材质注塑即可满足使用强度要求,扣具部分采用ABS加玻纤材质,兼顾韧性与结构强度,多次拆装也不会出现卡扣断裂的问题。在建模过程中需要重点还原扣具的膨胀结构细节,卡扣内部的弹簧弹力行程、锁止结构的配合间隙都需要准确呈现,才能保证模型用于装配验证时的参考价值,鳍片的放射状排布角度、扇叶的曲面弧度也需要按照实际气动设计的参数还原,避免模型与实际产品的结构特性出现偏差。
