双环立柱支撑劈裂刀具结构设计

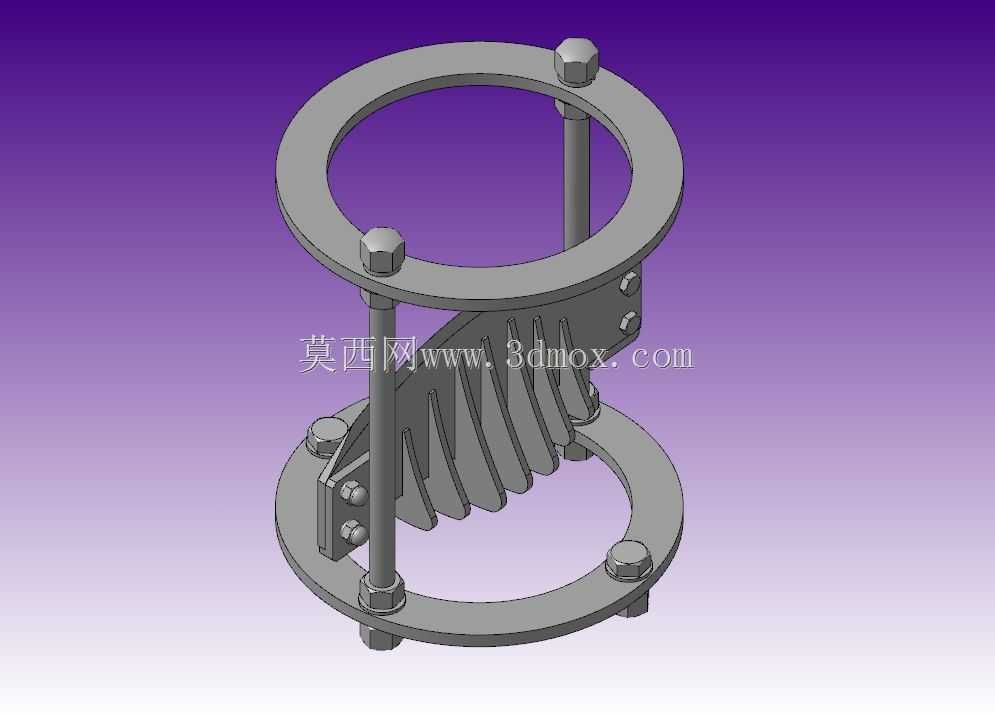

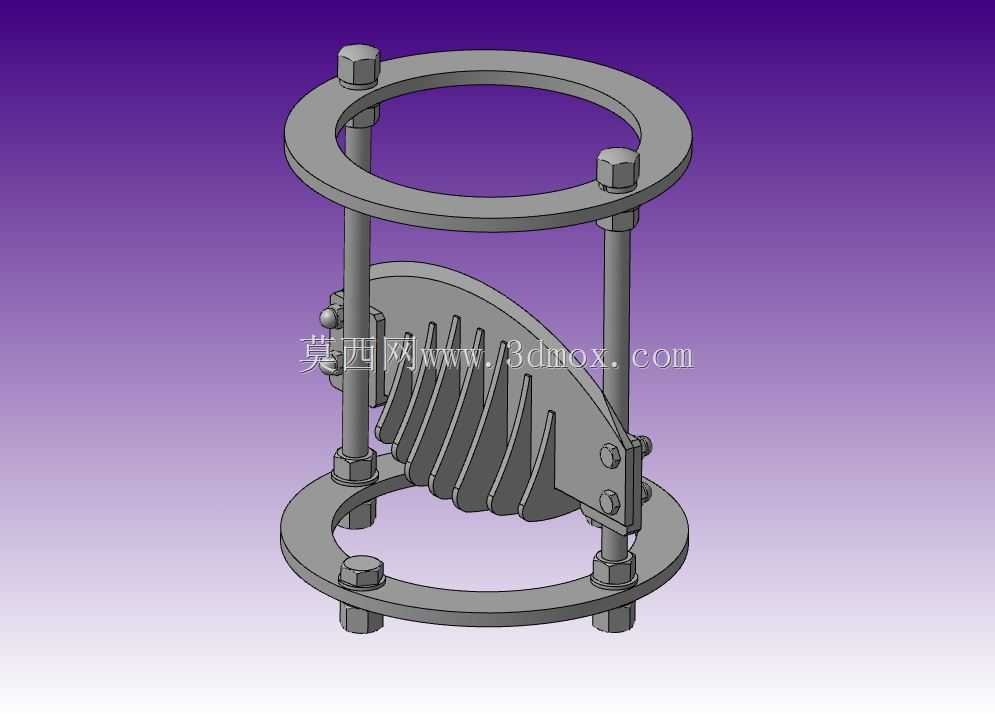

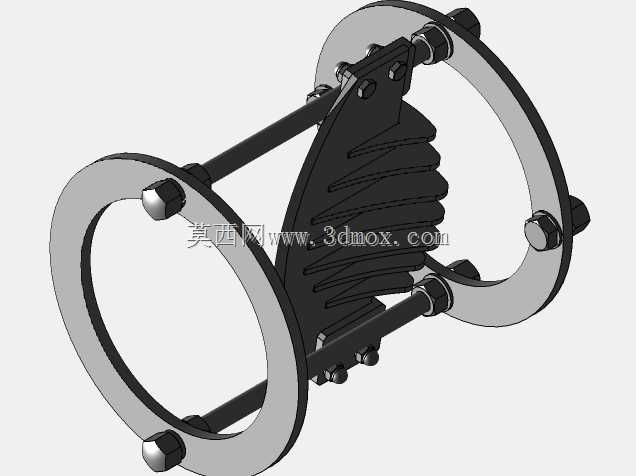

　　该结构主要面向民用木柴加工、小型生物质原料预处理场景，替代传统斧头劈砍的人工作业模式，可适配小型液压动力输出端完成原木段的定向劈裂作业，解决人工劈柴效率低、作业风险高的痛点，也可集成到小型移动式木柴加工设备中，适配林区散户、民宿燃料加工、小型生物质颗粒厂的原料初分需求。整体采用上下对称环形法兰作为支撑基体，四根沿环向均匀分布的立柱作为连接承载件，每根立柱两端通过六角螺母与上下环体锁紧，形成稳定的笼式承载框架，这种框架式结构既预留了足够的原木进料空间，也能抵消劈裂作业时刃部受到的侧向反作用力，避免结构受力变形。核心劈裂刃组件采用扇形安装板作为承载基体，刃部为多道平行排布的楔形劈齿，每道劈齿的楔角经过受力优化，

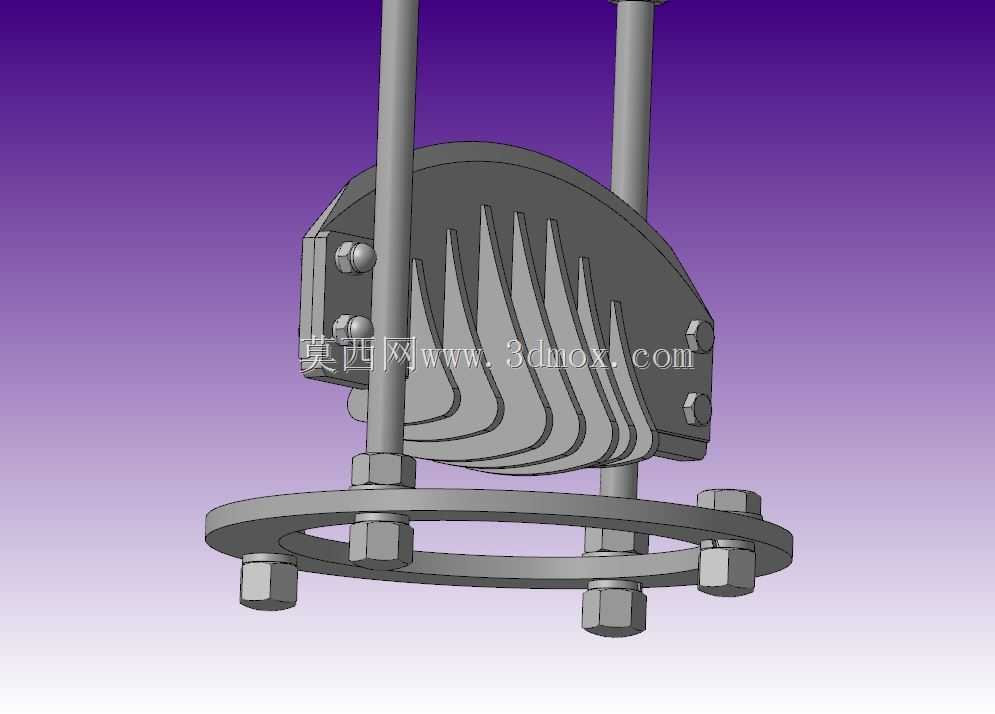

　　既保证刃部切入木材时的穿透力，也兼顾刃口的结构强度，避免硬木劈裂过程中出现崩刃问题；刃具组件通过铰接螺栓固定在其中一根立柱上，可根据待劈原木的直径调整刃部的探出角度，适配直径100mm至250mm的原木段劈裂需求。上下环形法兰的内孔直径为300mm，外圆直径为360mm，整体框架的轴向高度为280mm，安装时可通过下环体预留的四个螺栓孔固定在设备的安装基座上，上环体可对接进料导向套，保证原木沿环体中心轴线进给，避免进料偏移导致刃部偏载。立柱采用直径16mm的圆钢加工而成，两端车削标准外螺纹，与六角螺母配合实现上下环间距的微调，当劈齿出现磨损需要更换时，只需拆卸对应侧的螺母即可取下刃具组件，维护操作无需完全拆解整个框架。

　　刃部的楔形齿高度为60mm，齿间距为22mm，劈裂作业时原木沿轴向进给接触刃部，楔形齿首先在木材端面开出应力槽，随着进给压力增大，木材沿纤维方向被劈分成多份，相比单刃劈刀，多齿结构可一次性将原木劈分为多块木柴，大幅提升作业效率。结构设计过程中重点校核了立柱的抗弯强度与环体的抗扭强度，劈裂硬木时最大反作用力约为12kN，通过四根立柱均匀承载，单根立柱的弯曲应力远低于材料许用应力，上下环体采用厚度12mm的钢板切割成型，环体上的立柱安装孔位置度公差控制在0.1mm以内，保证四根立柱装配后保持平行，避免刃具安装后出现卡滞。刃具组件的铰接点设置在扇形安装板的侧端，调整角度范围为0至15度，可根据木材的硬度调整刃部切入角，

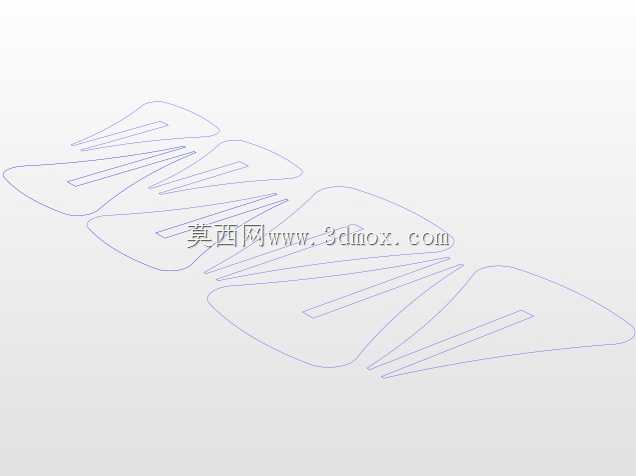

　　硬木作业时采用较小切入角提升穿透力，软木作业时增大切入角提升劈裂速度。整个结构没有复杂的异形曲面，所有零部件均可采用常规机加工工艺完成，环体采用等离子切割下料后车削外圆与内孔，立柱采用标准圆钢车丝即可，刃部采用钢板线切割成型后打磨刃口，加工成本低，适合小批量加工生产。安装边界方面，下环体的安装孔中心距为320mm，采用M12螺栓即可完成基座固定，进料方向沿环体中心轴线，设备周边预留100mm的操作空间即可完成刃具调整与维护作业，整体结构紧凑，可适配小型移动式劈柴设备的安装空间要求，也可单独作为劈裂执行机构加装到现有液压推送设备上，改造适配成本较低。
