SOP-4封装MBF桥式整流二极管电桥结构

　　做消费类电子、小型工控板卡的电源输入段设计时，贴片式整流桥是绕不开的基础器件，这款SOP-4封装的MBF整流电桥，刚好适配小功率AC-DC转换场景的空间约束。日常做板级布局时，最先要卡的就是安装边界：这款器件采用标准SOP-4贴片封装，四个引脚呈鸥翼型向外弯折，引脚间距匹配常规SOP-4焊盘设计，焊接时可兼容常规回流焊工艺，不需要额外定制钢网开孔，本体高度控制在贴片元件常规限高范围内，不会对后续外壳装配、结构堆叠造成干涉。从功能特性来看，这款桥式整流器件内部集成了四颗整流二极管按全桥拓扑连接，可直接将输入端的交流信号转换为脉动直流，供后级滤波、稳压电路使用，相比分立二极管搭建的整流电路，集成式电桥能大幅减少板上元件数量，

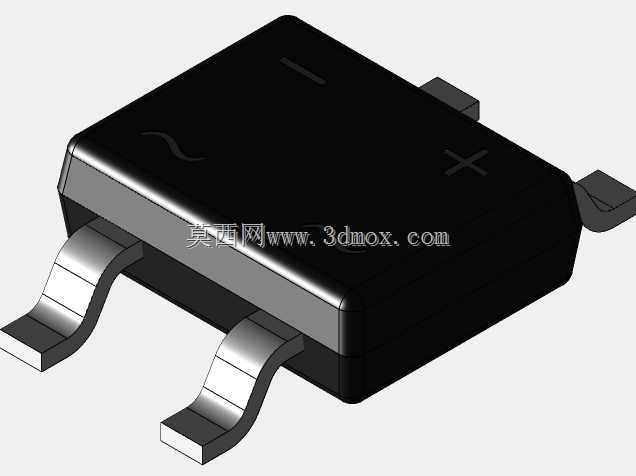

　　缩短布线长度，降低整流回路的寄生参数影响，尤其适合小功率充电器、小型传感器供电模块、便携设备电源入口这类对板上面积敏感的场景。做三维建模时，首先要还原的是引脚的成型角度：鸥翼型引脚的弯折弧度、引脚末端的平直段长度、引脚与本体的相对位置，都要严格匹配实际元件的成型尺寸，否则做PCB装配干涉检查时会出现误判，比如引脚与焊盘对位偏差、引脚与周边贴片元件的安全距离不足等问题。本体部分的标识也需要准确还原，本体表面的交流输入标识、正负极输出标识，能帮助结构工程师、工艺工程师在做装配校验时快速识别元件方向，避免SMT贴装时出现反向错件的问题。实际选型应用时，这类SOP-4封装的整流桥通常用在1A及以下电流等级的整流场景，

　　比如小型温湿度传感器的供电回路、低功率通讯模块的电源入口、USB供电类小设备的前端整流，因为封装体积小，能在有限的板卡空间内完成整流功能，不需要预留分立元件的排布空间。建模过程中还要注意本体与引脚的材质区分，本体为黑色环氧塑封材质，引脚为镀锡铜合金，表面做哑光锡处理，在三维装配场景中，准确的材质表现能帮助工程师更直观地评估整机装配后的视觉效果，也能为后续的热仿真提供基础的模型参考——塑封本体的导热系数、金属引脚的导热路径，都可以基于这个准确的三维模型进行赋值计算，评估满负载工作时元件的温升情况，避免因散热设计不足导致的器件寿命衰减。另外在做板卡布局的三维校验时，这款电桥的模型可以直接导入PCB设计软件的3D环境，

　　检查元件与周边接插件、结构件、其他高元件的间隙，比如是否会和板上的USB接口外壳、固定铜柱产生干涉，是否满足安规要求的电气间隙距离，这些都需要精准的三维模型作为支撑，要是模型尺寸有偏差，很可能导致打样后出现装配不上的问题，增加改板成本。从设计思路上来说，这类贴片整流桥的结构设计本身就是为了适配SMT自动化产线的贴装要求，引脚的共面度、本体的拾取面平整度都符合贴片机的吸嘴拾取标准，三维模型还原时也要保证拾取面的平面度准确，方便产线工程师做贴装仿真时验证吸嘴吸附的可靠性，避免出现吸嘴无法拾取、贴装偏移的问题。
