CCS811二氧化碳气体传感器结构设计

　　在室内空气质量监测设备、新风系统控制终端、便携式空气检测手持仪、智能家居环境感知模块这类产品的结构开发环节，气体检测元件的选型与安装适配，是决定整机结构紧凑度与检测可靠性的核心环节之一。这款CCS811气体传感元件的三维结构，完全还原了量产元件的真实外形与安装边界，能直接嵌入各类环境检测类设备的结构装配流程中，省去工程师反复核对实物尺寸、测绘元件外形的重复工作。

　　从实际应用场景来看，这类金属氧化物气体传感元件，主要承担空气中挥发性有机化合物与二氧化碳等效浓度的检测任务，在民用新风设备中，它会和温湿度传感元件、PM2.5检测元件集成在同一采样气路内，为风机转速调节、风阀开合控制提供实时浓度数据支撑；在便携式空气质量检测仪中，它需要配合设备的气泵采样结构，保证检测气流畅通通过元件表面的感应区域，同时还要规避周边电路发热带来的温度干扰，这就要求结构设计阶段，必须精准掌握元件的外形尺寸、引脚排布、感应窗口位置，才能合理规划PCB布局与设备内部的气路走向。

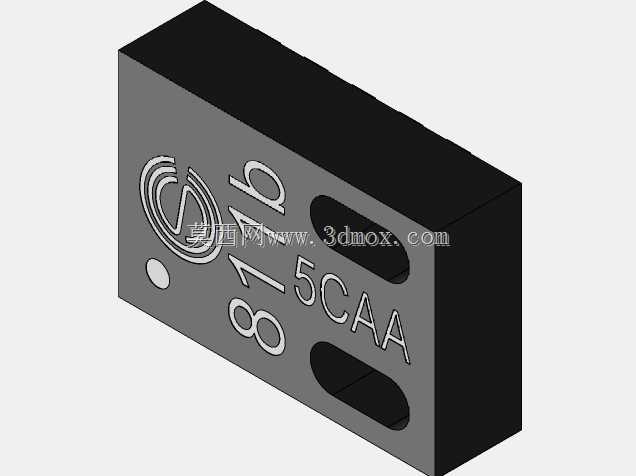

　　这款元件采用LGA-10封装形式，整体为方正的块状结构，外壳主体为黑色塑封材质，正面金属屏蔽层上预留了两个长圆形的通气窗口，这两个窗口的位置直接对应内部的感应芯片区域，在做整机结构设计时，必须保证这两个窗口上方没有结构件遮挡，同时要和设备的采样进气口形成顺畅的气流通道，不能出现气流死角，否则会导致检测响应速度变慢、检测数值出现偏差。元件正面的标识区域清晰标注了元件型号与认证标识，在做结构干涉检查时，要注意设备外壳的内壁不能压到标识区域的金属层，避免出现屏蔽层接触不良的问题。

　　从设计思路层面还原这款元件的三维结构时，首先要保证安装边界的尺寸精度，元件的引脚分布在封装底部，10个焊盘的位置、尺寸、间距完全按照量产元件的封装规格绘制，能直接导入PCB设计软件匹配封装库，不需要结构工程师再单独做封装尺寸核对。元件的整体厚度控制在适配绝大多数贴片焊接工艺的范围内，在做整机堆叠设计时，要注意元件上方预留的空间不能小于焊接工艺要求的最小安全距离，同时要避开周边 tall 元件的阴影区域，保证回流焊时温度均匀，避免出现虚焊问题。

　　在实际结构选型适配中，这款元件的安装方式为标准SMT贴片，不需要额外的固定结构件，只需要在PCB上对应位置预留焊盘即可，但要注意在元件通气窗口对应的PCB区域，不能布设大面积的铜箔，避免铜箔导热导致元件工作温度异常，影响检测精度。另外，元件侧面的塑封外壳为直角结构，在做设备内部的限位结构设计时，可以利用这个直角做定位基准，在PCB上预留对应的丝印定位框，方便SMT贴片时的视觉定位，提升贴装精度。

　　很多工程师在初次使用这类气体传感元件做结构设计时，容易忽略通气窗口的气流方向问题，比如把通气窗口对着设备内部的电路发热区域，导致检测到的气体是被电路加热后的上升气流，浓度数值和实际环境数值出现偏差；或是在通气窗口上方加了带防尘网的结构，但没有预留足够的气流缓冲空间，导致防尘网遮挡气路，响应时间变长。这款三维模型完整还原了通气窗口的尺寸与位置，工程师在做结构评审时，可以直接在装配环境下模拟气路走向，检查是否存在结构遮挡问题，提前规避这类设计失误。

　　另外，元件的金属屏蔽层和底部焊盘的接地引脚是连通的，在做EMC设计时，要保证对应的焊盘可靠接地，提升元件的抗干扰能力，这部分结构细节在三维模型中也做了准确还原，能帮助结构工程师和硬件工程师协同评审时，快速确认接地结构的设计是否合理，不需要反复对照元件规格书核对位置。在做跌落可靠性仿真时，也可以直接导入这个模型，模拟元件在PCB上的受力情况，检查焊盘的应力是否在合格范围内，提前优化PCB的固定点位，避免设备跌落时出现元件脱落、焊盘开裂的问题。
