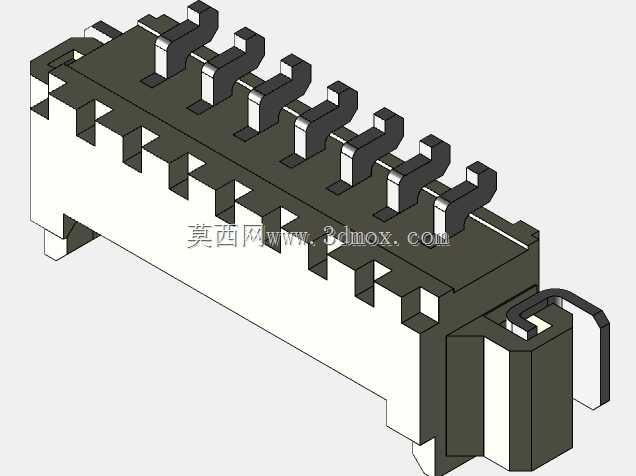

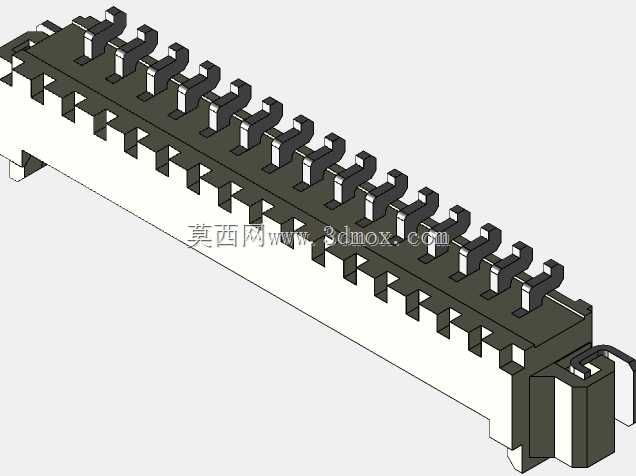

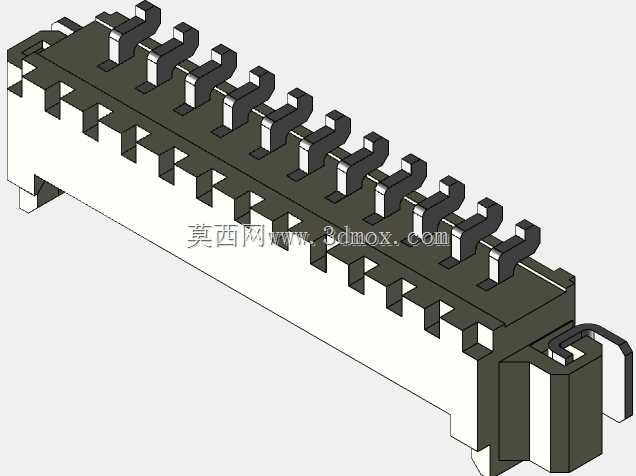

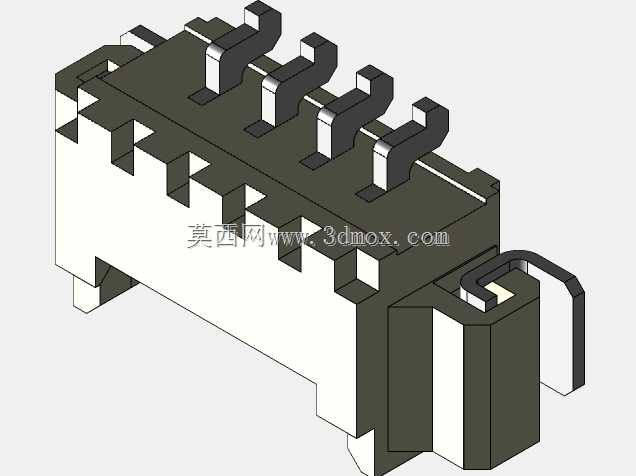

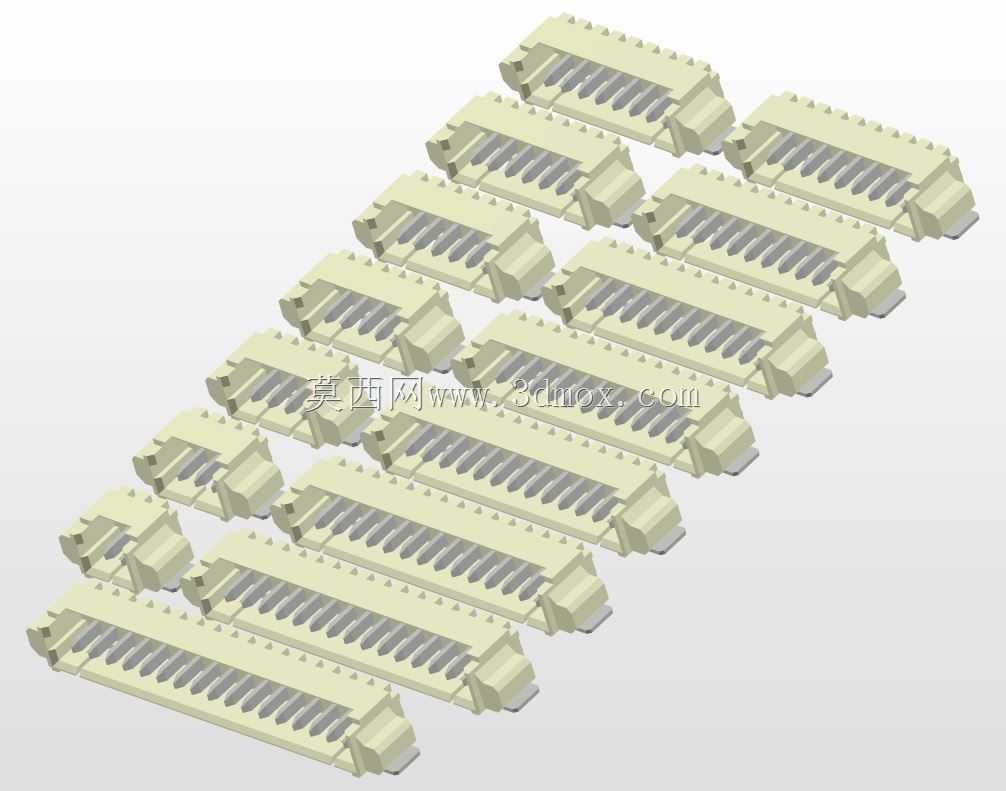

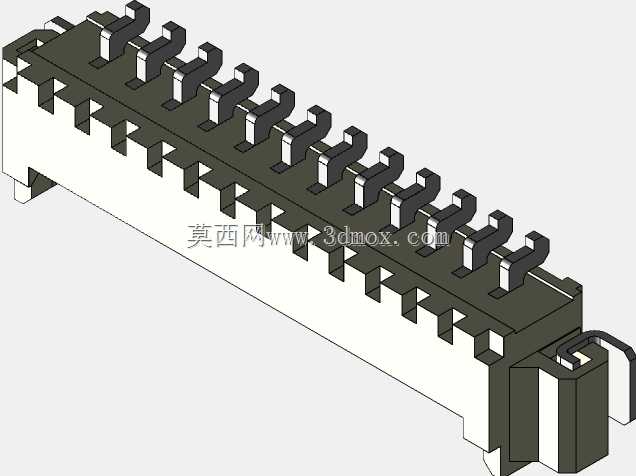

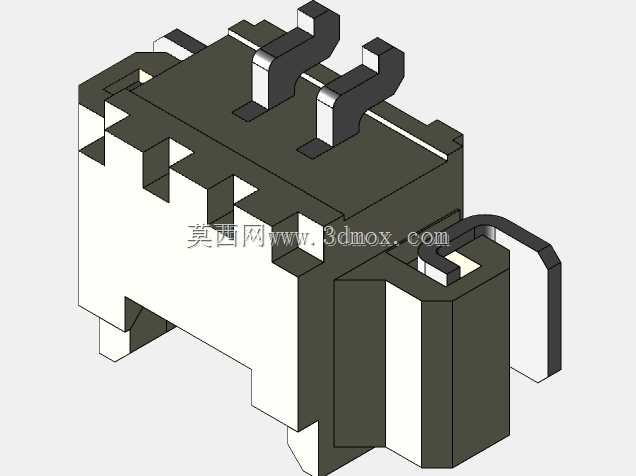

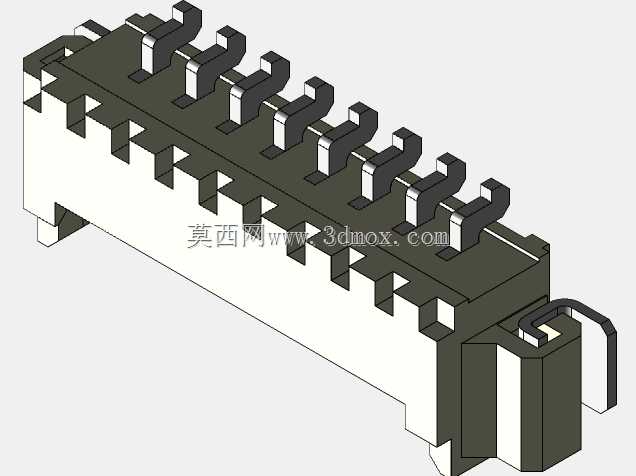

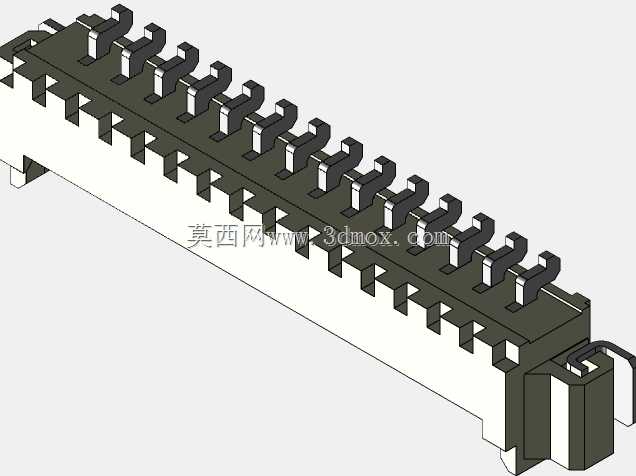

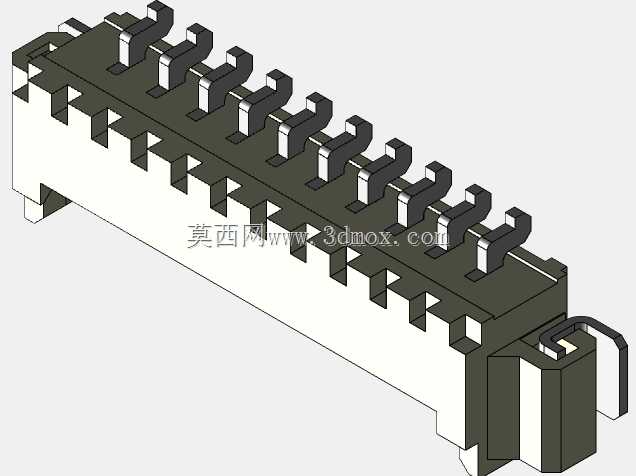

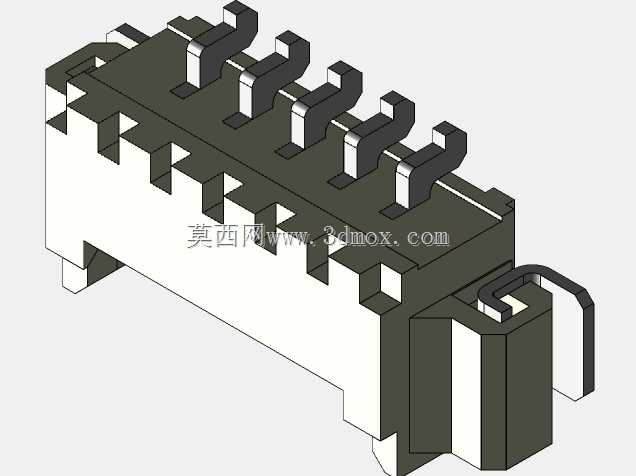

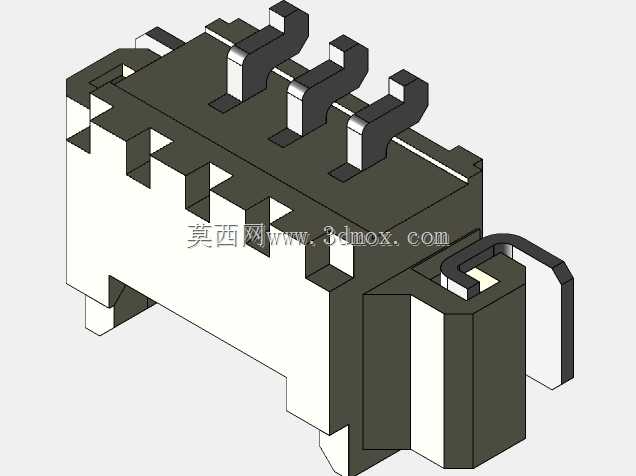

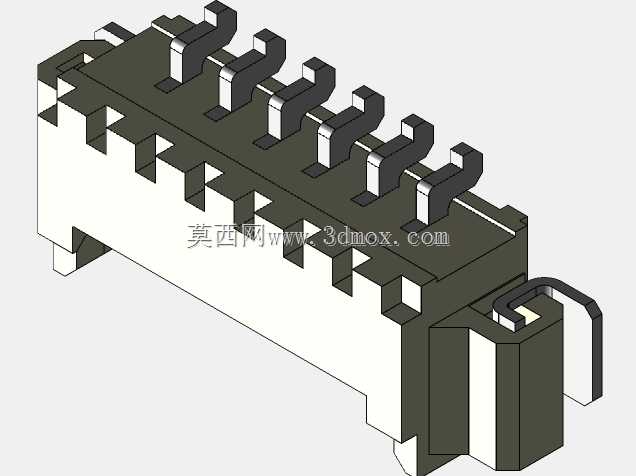

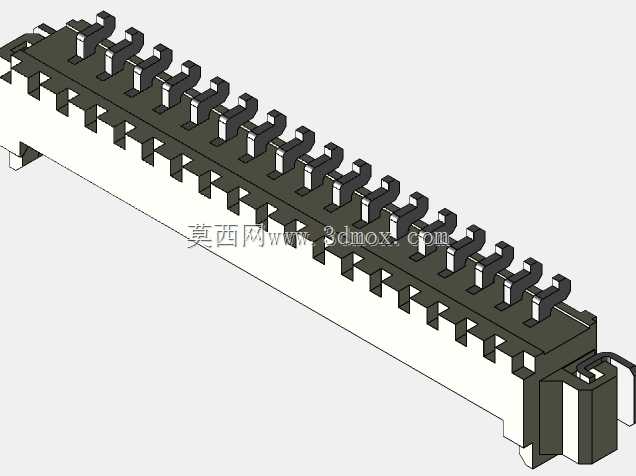

1.25毫米节距直角莫仕苦扁电极连接器

　　在消费电子、小型工控板卡、便携医疗检测设备的内部布线场景里，板对板、线对板的连接可靠性始终是结构设计阶段需要反复校核的核心环节，尤其是内部空间局促、布线走向需要90度转向的装配位，直插式连接器往往会因为出线方向垂直于板面，挤占上层板卡或者外壳的预留空间，甚至在设备受振动冲击时，垂直出线的线束会形成较长的力臂，反复拉扯焊盘导致虚焊脱落，这类直角型表面安装连接器正是为解决这类空间与受力问题设计的。这款连接器的节距设定为1.25毫米，属于小间距接插件范畴，适配28AWG到32AWG的细径电子线，能够在单位长度内容纳更多信号通路，满足小型化设备里多信号传输的接线需求，相比2.0毫米、2.54毫米节距的常规接插件，

　　在相同针数下占用的PCB板面宽度能缩减近40%，非常适合智能穿戴设备、小型传感模块、手持检测仪器这类对板面占用率要求极高的产品。从结构设计逻辑来看，这款直角连接器的塑壳采用高温尼龙材质注塑成型，能够耐受回流焊过程中的260摄氏度峰值温度，不会出现壳体变形、针位偏移的问题，表面安装的焊脚设计为鸥翼型结构，焊盘与PCB板面的接触面积更大，焊接后抗剥离强度比直插式焊脚高30%左右，同时直角转向的出线槽设置在塑壳侧方，线束装配完成后走向平行于PCB板面，不会在垂直板面方向形成凸起，能够有效压缩设备整体的厚度尺寸。在安装边界的校核上，设计时需要注意，连接器本体距离PCB板边缘的预留距离不能小于1.2毫米，否则焊盘会过于靠近板边，

　　加工时容易出现破边导致焊盘附着力不足；塑壳上方的预留安全间隙不能小于2毫米，给后续的线束弯折、检修操作留出操作空间；相邻两个同规格连接器并排安装时，中心距需要比本体宽度多留出0.8毫米的间隙，避免塑壳生产的公差累积导致装配时出现干涉。接触端子采用铜合金基材镀锡处理，接触电阻控制在20毫欧以内，能够稳定传输弱电压信号，不会因为接触压降导致信号失真，端子的倒刺结构与塑壳的卡槽过盈配合，装配后端子的保持力大于15牛，正常布线拉扯不会出现端子退针的问题。在实际选型应用中，这类连接器常被用在小型传感器模块的信号输出端，比如便携设备里的温感模块、心率检测模块，通过直角出线的设计，把模块的输出线束顺着设备内壁排布，

　　不会因为连接器的凸起顶到设备外壳；在小型工控控制板上，这类连接器也常被用于板间的信号互联，两块平行排布的PCB板之间通过直角连接器配合柔性排线连接，相比直插连接器能够把板间距压缩到3毫米以内，大幅缩小控制模块的整体体积。建模过程中需要重点关注几个公差配合的细节：塑壳的针槽宽度公差需要控制在±0.03毫米，既保证端子能够顺利压入，又不会因为间隙过大导致端子晃动出现接触不良；焊脚的共面度公差需要控制在0.1毫米以内，否则表面贴装时会出现部分焊脚虚焊的问题；塑壳的定位柱与PCB上的定位孔采用间隙配合，间隙量控制在0.05到0.1毫米之间，既方便贴片时的定位，又不会因为定位过紧导致贴装时塑壳被顶起。另外，这款连接器的锁扣结构设置在塑壳两端，与对接端的卡扣配合后，锁止力大于20牛，设备在日常移动、受轻微振动冲击时不会出现接插件松脱的问题，相比无锁扣的同规格连接器，抗振动性能提升明显，能够满足车载便携设备、户外手持检测设备这类有一定振动要求的使用场景。在布线设计时，直角转向的位置做了圆弧过渡处理，线束弯折半径大于线束直径的3倍，避免线束在转角处出现芯线折断的问题，塑壳出线口的位置做了倒角处理，不会割伤线束外皮，提升长期使用的可靠性。
